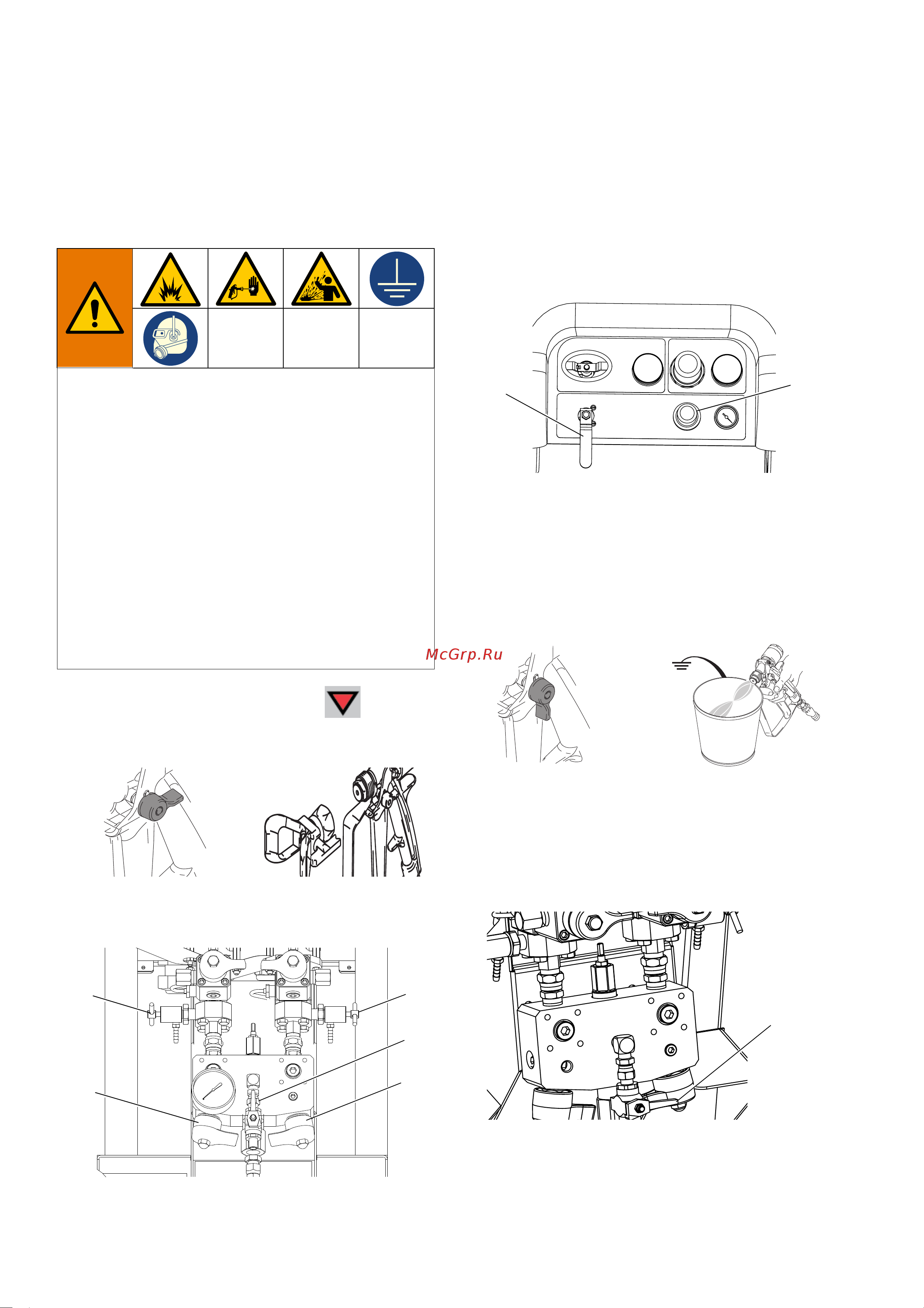

Промойте оборудование
44 3A0014R
Промойте оборудование
Промывка смесительного
коллектора, шланга и пистолета
1. Для выключения системы нажмите .
Выполните Процедура сброса давления, стр. 43.
Установите блокиратор курка. Снимите сопло.
2. Убедитесь в том, что пробоотборные клапаны
(AE, AF) и клапаны смесительного коллектора
(AH, AJ) закрыты.
3. Откройте запорный клапан для подачи
растворителя (AK) на смесительном коллекторе.
4. Убедитесь, что регулятор давления воздуха насоса
для растворителя (CG) установлен на давление 0
psi, затем откройте регулятор воздуха насоса для
растворителя (CB). Для увеличения давления
воздуха потяните и медленно поверните по
часовой стрелке пневматический регулятор (CG)
на насосе для подачи растворителя. Используйте
самое низкое давление.
5. Снимите блокиратор курка. Крепко прижмите
металлическую часть пистолета к заземленному
металлическому ведру с устройством защиты от
разбрызгивания. Устройство защиты от
разбрызгивания должно представлять собой
крышку с отверстием для пистолета. Не держите
пальцы перед пистолетом. Нажимайте на
спусковой крючок пистолета до тех пор, пока из
пистолета не польется чистый растворитель.
6. Закройте воздушный клапан (CB) насоса для
растворителя.
7. Плотно прижмите металлическую часть пистолета
к заземленной металлической емкости и нажмите
на курок, чтобы сбросить давление. После сброса
давления закройте клапан промывки
растворителем (AK).
8. Установите блокиратор курка.
9. Разберите и очистите сопло растворителем.
Снова установите его на пистолет.
?
? ? ?
?
Во избежание пожара и взрыва всегда заземляйте
оборудование и емкость для отходов. Во избежание
электростатического искрения и получения травм
из-за разбрызгивания всегда проводите промывку
при наименьшем возможном давлении.
Горячий растворитель может воспламеняться.
Во избежание пожара или взрыва выполняйте
указанные ниже действия.
• Промывайте оборудование только в хорошо
проветриваемом помещении.
• Перед осуществлением промывки убедитесь
в том, что главный источник питания выключен
и нагреватель охлажден.
• Не включайте нагреватель до тех пор, пока линии
подачи материала не очистятся от растворителя.
AE
AF
AJ
AH
AK
CG
CB
AK
