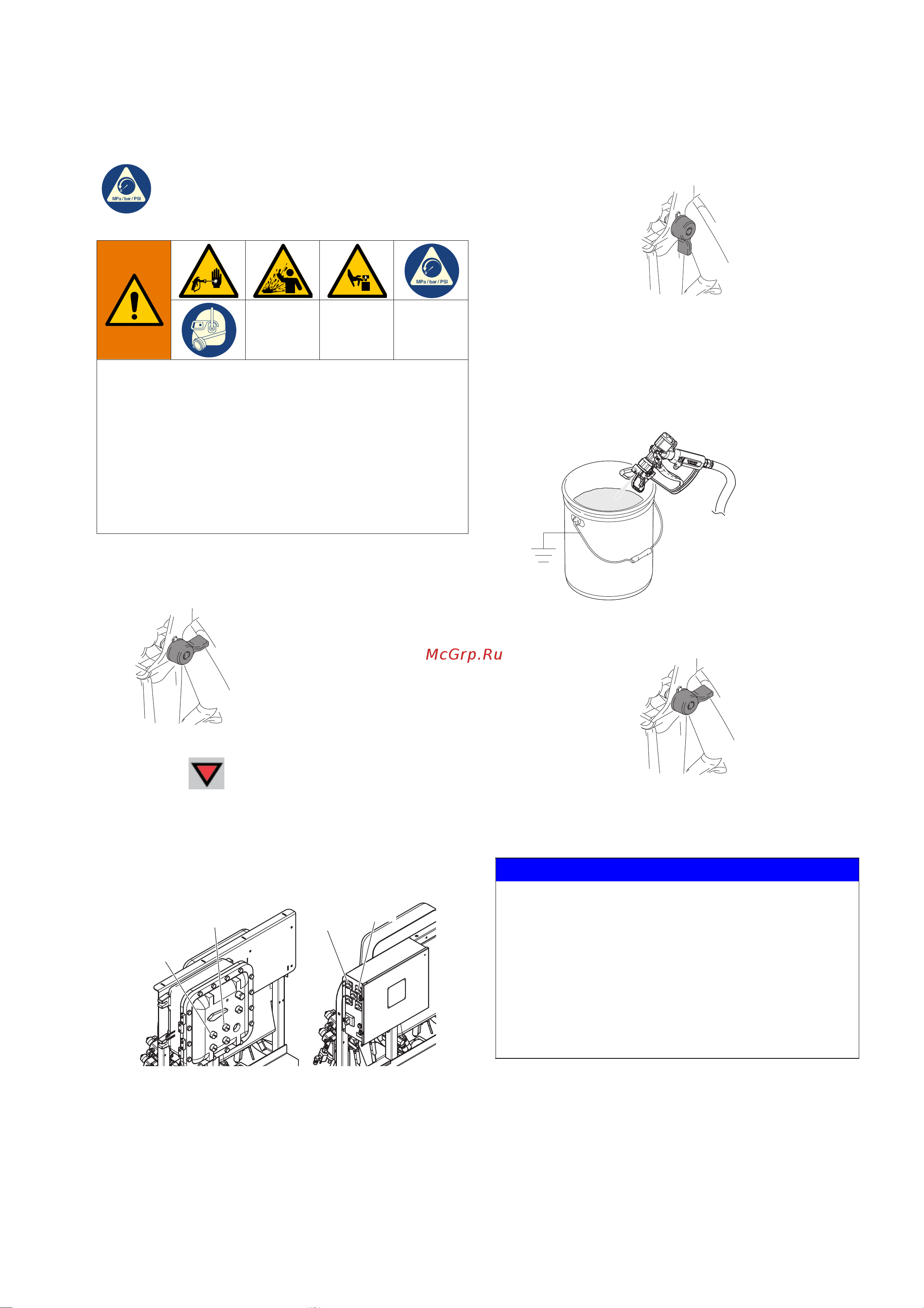

Процедура сброса давления
3A0014R 43
Процедура сброса давления
Выполняйте процедуру сброса давления
каждый раз, когда в тексте приводится
этот символ.
Сброс давления материалов А и В
1. Установите блокиратор курка.
2. Нажмите .
3. Если используются нагреватели материала,
выключите их, используя выключатели первичных
нагревателей (BC) на распределительной коробке
нагревателей.
.
4. Если используются подающие насосы, отключите
их, закрыв регулятор воздуха подающего насоса
и закройте воздушный клапан подающего насоса.
5. Снимите блокиратор курка.
6. Крепко прижмите металлическую часть пистолета
к заземленной металлической емкости с крышкой
для защиты от разбрызгивания. Для снятия
давления в шлангах подачи материала нажмите на
курок пистолета.
7. Установите блокиратор курка.
8. Закройте клапаны смесительного коллектора
(AH, AJ).
Это оборудование остается под давлением до тех
пор, пока давление не будет сброшено вручную.
Во избежание получения серьезной травмы,
вызванной материалом под давлением (например,
в результате прокола кожи, разбрызгивания
жидкости и контакта с движущимися деталями),
выполняйте процедуру сброса давления после
каждого завершения распыления и перед очисткой,
проверкой либо обслуживанием оборудования.
TI1949a
WLD
%%
%&
%%
%&
ПРИМЕЧАНИЕ
Во избежание затвердевания материала в линиях
подачи материала и повреждения оборудования
всегда промывайте шланг от смеси после сброса
давления материала А и B через смесительный
коллектор. При остановке распыления и перед
очисткой, проверкой, обслуживанием или
транспортировкой оборудования выполняйте
инструкции раздела Промывка смесительного
коллектора, шланга и пистолета, стр. 44.
TI1950a
WLD
TI1949a
