Методы подъема распылителя
16 3A0014R
Методы подъема распылителя

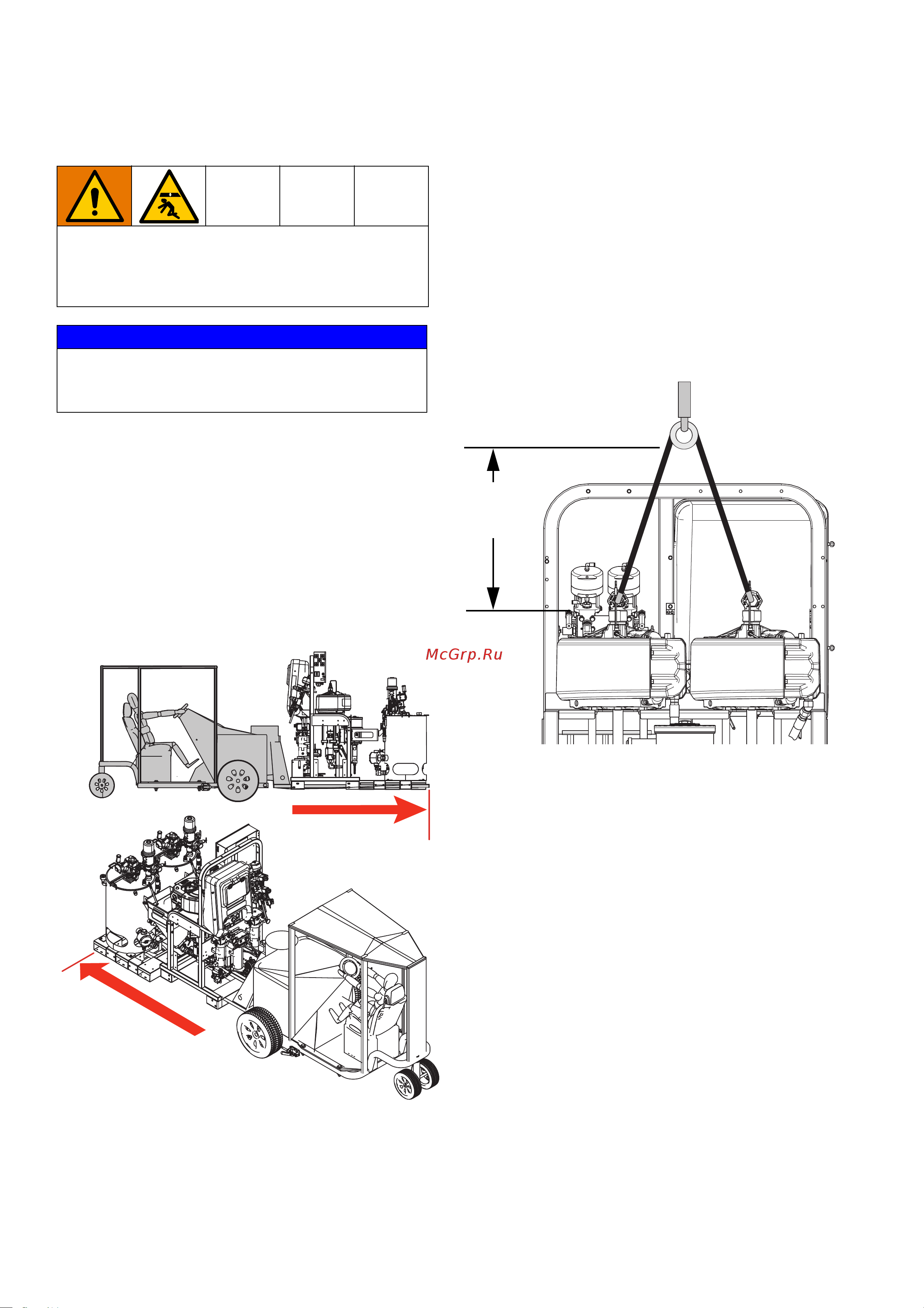

Подъем с помощью вилочного погрузчика
Питание должно быть отключено. Распылитель можно
поднимать и перемещать с помощью вилочного
погрузчика. Осторожно поднимите распылитель;
следите за равномерным распределением веса.
ПРИМЕЧАНИЕ. Если установлены 95-литровые
бункеры, убедитесь, что лапы вилочного погрузчика
поддерживают все устройство. Погрузчик должен
приближаться с передней стороны устройства.
Подъем оборудования с помощью лебедки
Помимо прочего, распылитель можно поднимать
и перемещать с помощью лебедки. Подсоедините
крепление, закрепив его концы на каждой из
подъемных проушин пневматического двигателя.
Прикрепите кольцо к лебедке. См. рисунок ниже.
Осторожно поднимите распылитель; следите за
равномерным распределением веса. Не поднимайте
с прикрепленными к устройству бункерами объемом
95 литров.
Во избежание серьезных травм и повреждения
оборудования соблюдайте инструкции. Ни в коем
случае не поднимайте систему с наполненными
бункерами.
ПРИМЕЧАНИЕ
Во избежание проливания и для обеспечения
равномерного распределения веса перед
подъемом дозатора слейте из него всю жидкость.
WLD
WLE
Не менее
0,61 м
(2 футов)
