Graco XM70 XM7K2W [102/106] Расчет давления материала на выходе
![Graco XM70 XM7K2W [102/106] Расчет давления материала на выходе](/views2/1907688/page102/bg66.png)
Графики характеристик насосов
102 3A0014R
Графики характеристик насосов
Расчет давления материала на выходе
Для расчета давления жидкости на выходе (МПа, бар, psi) при
определенном потоке жидкости (л/мин, галл./мин) и рабочем
давлении воздуха (МПа, бар, psi) используйте приведенные
ниже указания и графики характеристик насоса.
1. Найдите требуемый поток жидкости в нижней
части графика.
2. Проведите от него вертикальную линию до
пересечения с выбранной кривой давления материала
на выходе. На шкале слева будет указано давление
материала на выпуске.
Расчет потребления воздуха насосом
Для расчета расхода воздуха насоса (м
3
/мин или
станд. куб. футов/мин) при определенном расходе жидкости
(л/мин, галл./мин) и давлении воздуха (МПа, бар, psi)
используйте приведенные ниже инструкции и графики
характеристик насоса
1. Найдите требуемый поток жидкости в нижней
части графика.
2. Проведите от нее вертикальную линию до пересечения
с выбранной кривой расхода воздуха. Найдите
значение расхода воздуха на шкале справа.
Заданное соотношение смешивания не оказывает значительного влияния на кривые на графиках
характеристик насоса.
Потребление воздуха включает потребление турбогенератора переменного тока, но не включает
потребление питательных насосов и мешалок.

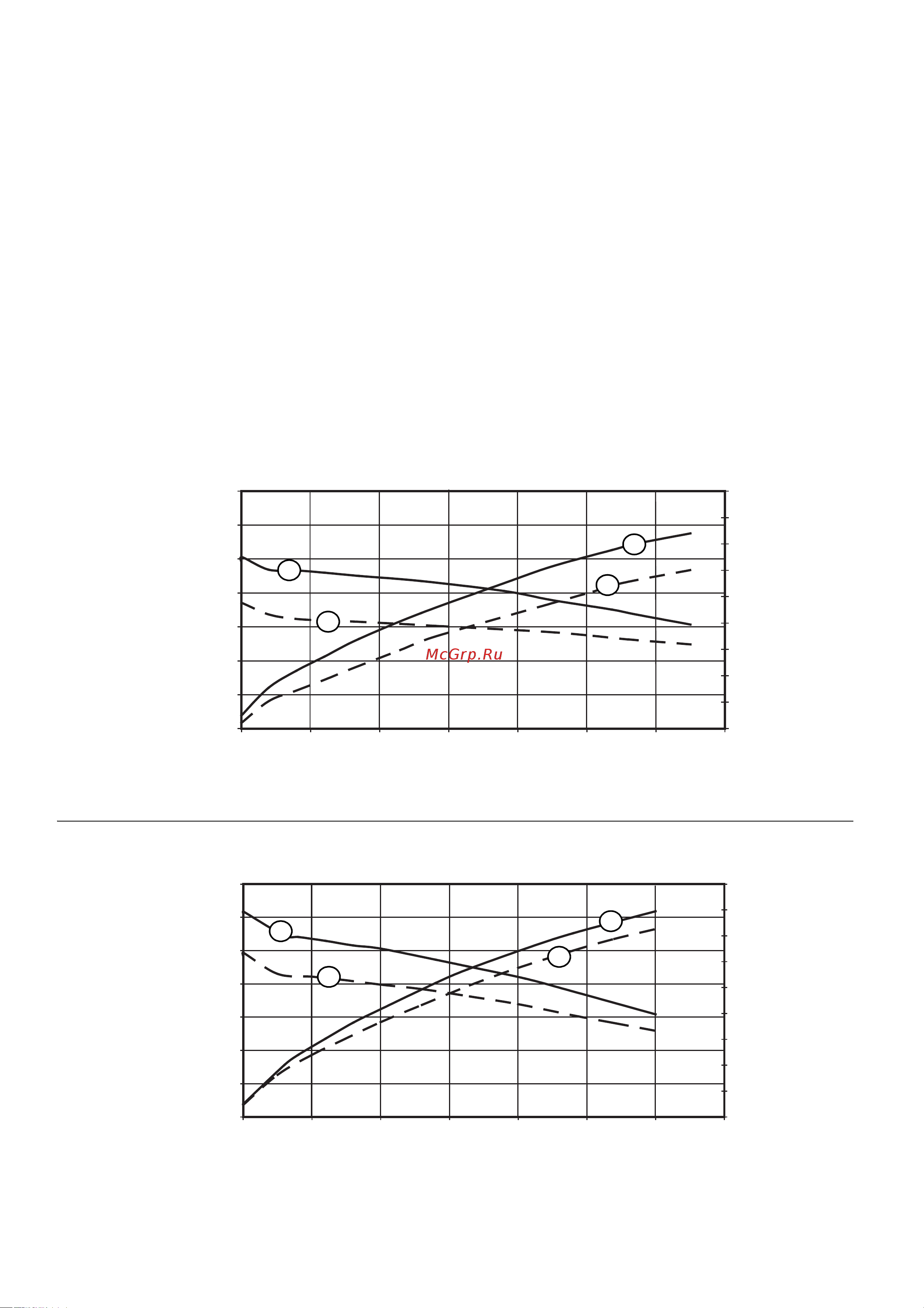

Расход жидкости и потребление воздуха распылителем XM50
7,0, 70
3,9
2,8
21,0, 210
35,0, 350
5,0
49,0, 490
1,7
0,6
3,8
7,6
11,4
0,0
Давление материала, МПа, бар (psi)
Расход воздуха в м
3
/мин (станд. куб. футах/мин)
Расход жидкости в л/мин (галлонах/мин)
(1,0)
(2,0)
(3,0)
(1000)
(180)
(140)
(100)
(60)
(20)
(7000)
(5000)
(3000)
Расход жидкости и потребление воздуха распылителем XM70
0,0
Давление материала, МПа, бар (psi)
Расход жидкости в л/мин (галлонах/мин)
A
A
A
A
B
B
B
B
ОБОЗНАЧЕНИЯ:
А= 0,7 МПа, 7 бар (100 psi)
B = 0,48 МПа, 4,8 бар (70 psi)
ОБОЗНАЧЕНИЯ:
А = 0,62 МПа, 6,2 бар (90 psi)
B = 0,48 МПа, 4,8 бар (70 psi)
Расход воздуха в м
3
/мин (станд.куб.футах/мин)
7,0, 70
3,9
2,8
21,0, 210
35,0, 350
5,0
49,0, 490
1,7
0,6
3,8
7,6
11,4
(1,0)
(2,0)
(3,0)
(1000)
(180)
(140)
(100)
(60)
(20)
(7000)
(5000)
(3000)
