Подготовка к работе
30 3A0014R
Подключение
взрывозащищенных
нагревателей
Только распылители в опасных зонах
(XM_J_ _ и XM_K_ _)
Убедитесь, что проводка, проводные соединения,
выключатели и распределительный щит
соответствуют требованиям по пожаро-
ивзрывобезопасности.
Схему подключения для опасных зон
см. в руководстве по опасным зонам.
Инструкции по выполнению электрических
соединений и руководство по установке в опасных
зонах см. в руководстве по эксплуатации нагревателя
высокого давления Viscon HP.
Инструкции по выполнению электрических
соединений и руководство по установке в опасных
зонах см. в руководстве по эксплуатации нагревателя
высокого давления Viscon HF.

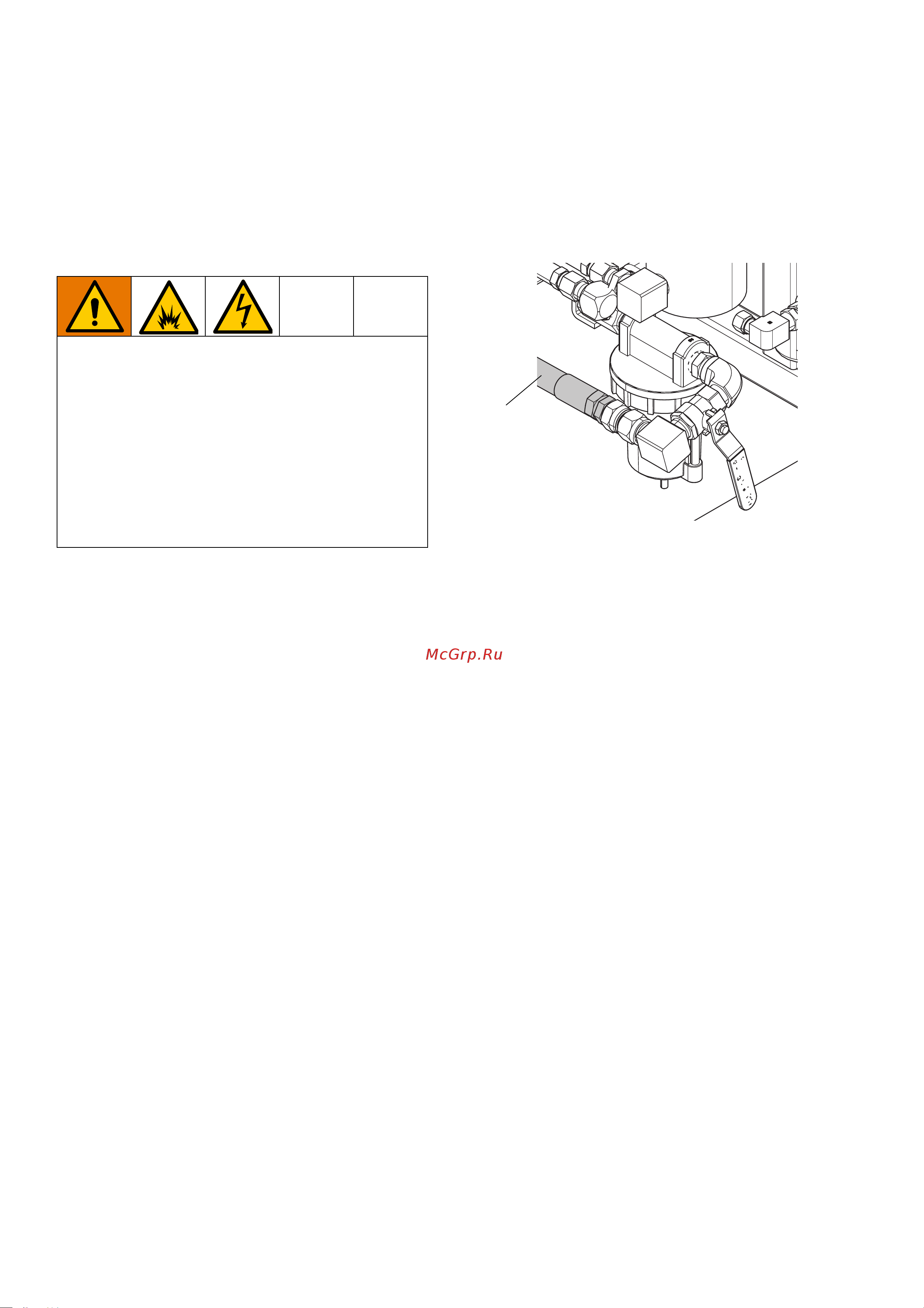

Подключение подачи воздуха
Подключите трубопровод подачи воздуха (SL) к впуску
воздушного фильтра с внутренней резьбой 10,1 мм
npt(f) (1,0 дюйма).
Используйте шланг для сжатого воздуха с внутренним
диаметром не менее 25,4 мм (1,0 дюйма).
Требования к линии подачи воздуха: максимум 1,0 МПа,
10,3 бар (150 psi); минимум 0,35 MПа, 3,5 бар (50 psi) во
время выполнения Проверка системы (стр. 51),
и 0,55 МПа, 5,5 бар (80 psi) во время распыления.
Требуемый объемный поток:
1,96 м
3
/мин (70 станд.куб.
футов в минуту минимум; 7,0 м
3
/мин (250 станд. куб.
футов в минуту) максимум. Давление и расход жидкости
непосредственно связаны с объемом воздуха.
См.
Графики характеристик насосов
, стр.102.
Общие инструкции по объемному потоку:
- 1,96 м
3
/мин (70 станд. куб.футов /мин) на
л/мин (гал./мин) при распылении
- 0,28 м
3
/мин (10 станд. куб.футов /мин)
дополнительно на каждую мешалку
- 0,28 м
3
/мин (10 станд. куб.футов /мин)
дополнительно на каждый питательный насос
барабана
Если вы используете распылитель, пригодный для
эксплуатации в опасных зонах, блок управления (F)
приводится в действие генератором переменного
тока с пневматическим приводом.
Дозирующие клапаны имеют пневматическое
управление. Дозирующие клапаны на распылителе
будут работать неправильно, если показания датчика
давления подаваемого воздуха опустятся ниже
0,55 МПа (80 psi, 5,5 бар) во время распыления.
Дозирующие клапаны со стороны B могут быть не
в состоянии закрыться, что приведет к чрезмерной
подаче компонента В и выходу за пределы
допустимого соотношения компонентов.
Если распылитель предназначен для опасных зон,
подключение взрывозащищенного нагревателя
должен выполнять квалифицированный электрик.
Убедитесь в том, что проводка и установка
соответствует местным нормативным требованиям
в отношении опасных зон.
Неправильная установка или подключение
оборудования могут стать причиной пожара, взрыва
или поражения электрическим током. Соблюдайте
местные нормы и правила.
WLD
SL
