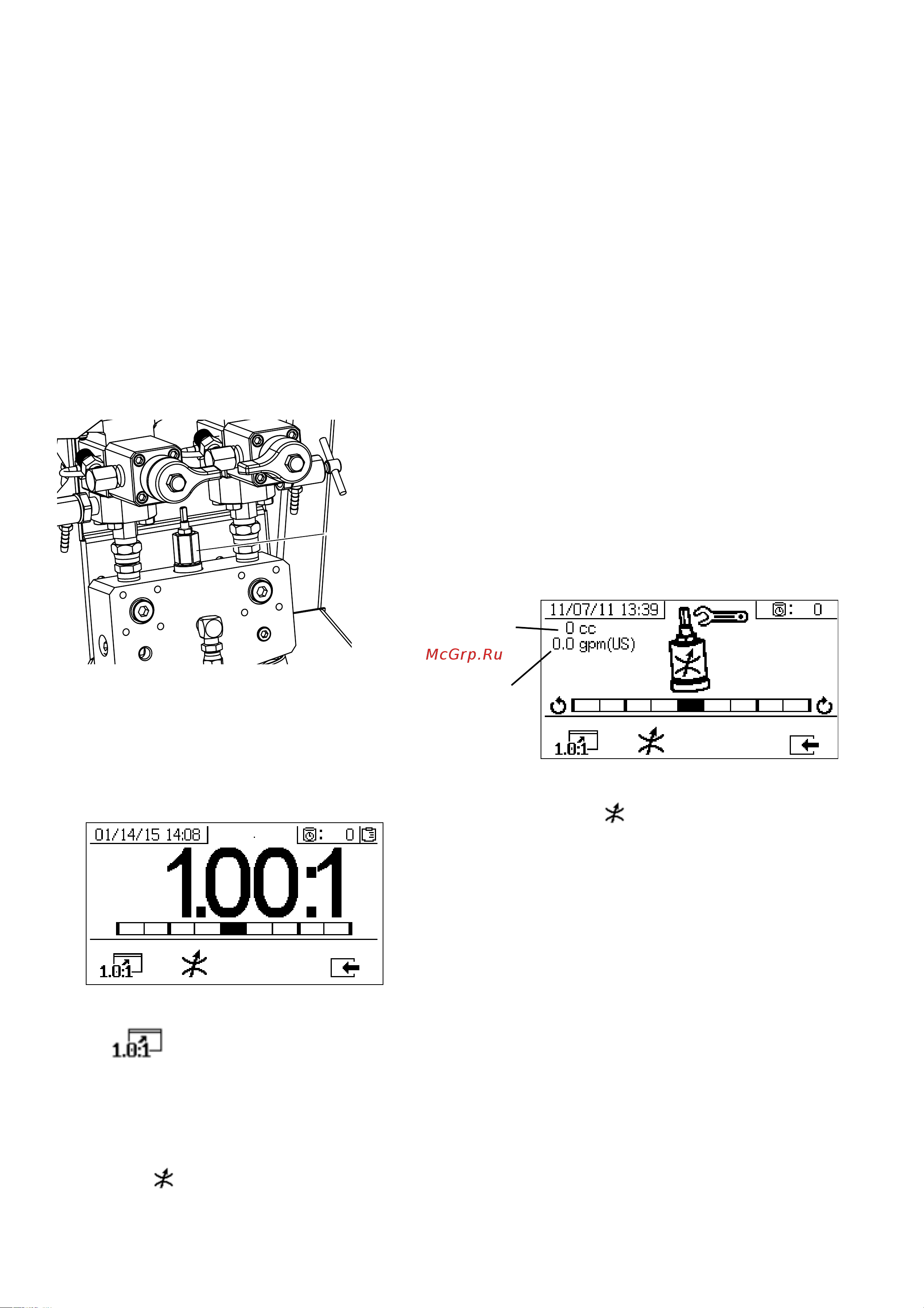

Регулировка ограничения выпуска в системе на стороне B
42 3A0014R
Регулировка
ограничения выпуска
в системе на стороне B
Отрегулируйте ограничительный стержень на
смесительном коллекторе или на ограничительном
клапане, если используется удаленный смесительный
коллектор. Это необходимо для оптимизации
диапазона контроля дозирования на стороне B.
Регулировка осуществляется с целью создания
практически непрерывного потока на стороне A
и частого дозирования или создания практически
непрерывного потока на стороне B.
1. Когда материал достигнет температуры распыления,
установите на пистолет распылительный
наконечник и нажимайте на пусковой курок
пистолета в течение минимум 10 секунд.
2. Перейдите на экран настройки соотношения.
См. раздел Режим соотношения, стр.86.
Проверьте гистограмму.
Гистограмма соотношения отображается при нажатии
кнопки . Этот экран используется для
определения точности соотношения смешивания
жидкостей. При регулировке ограничителя
гистограмма должна находиться в трех центральных
сегментах экрана.
3. Для перехода на экран настройки ограничения
нажмите .
• Если используется удаленный смесительный
коллектор, в первую очередь отрегулируйте
ограничитель машины. Затем закройте
ограничитель удаленного смесительного
коллектора так, чтобы установить его
приблизительно на то же значение, что и
ограничитель системы, или так, чтобы меню
ограничителя начало смещаться влево.
• Во время распыления столбик может двигаться по
гистограмме. Если отклонение слишком велико,
система подаст аварийный сигнал.
Если соотношение не поддерживается, система
подаст аварийный сигнал R4BE или R1BE. См. Коды
аварийных сигналов и устранение неполадок,
стр.64.
• Если столбик качается из стороны в сторону при
использовании питательных насосов, давление
подачи может быть слишком велико. Следите за
тем, чтобы давление подачи не превышало
1,75 МПа (17,5 бар, 250 psi). В случае превышения
этого значение давление в насосах на ходе поршня
вверх повышается вдвое. Высокое давление
подачи может создавать перепады давления на
сторонах A и B. Система это скомпенсирует,
но гистограмма зафиксирует перепад.
Гистограмма настройки ограничения отображается
при нажатии кнопки . Данное меню используется
для регулировки ограничителя.
• При максимальной скорости потока столбик
должен находиться в центре.
• Если скорость потока ниже максимальной,
столбик должен находиться справа.
• Столбик ни в коем случае не должен находиться
слева.
• Установите максимальную скорость потока. Затем
поверните ограничитель по часовой стрелке, если
гистограмма находится справа, и против часовой
стрелки, если гистограмма находится слева.
ПРИМЕЧАНИЕ. В результате верной регулировки
ограничителя величина дозы, отображаемая
в верхнем левом углу, должна быть минимальной.
После указания необходимого соотношения и дозы
жидкостей следует зафиксировать ограничитель.
Смесительный
Ограничительный
шток
коллектор
Смола
дозиро-
вания
смолы
Комбини-
рованный
расход
