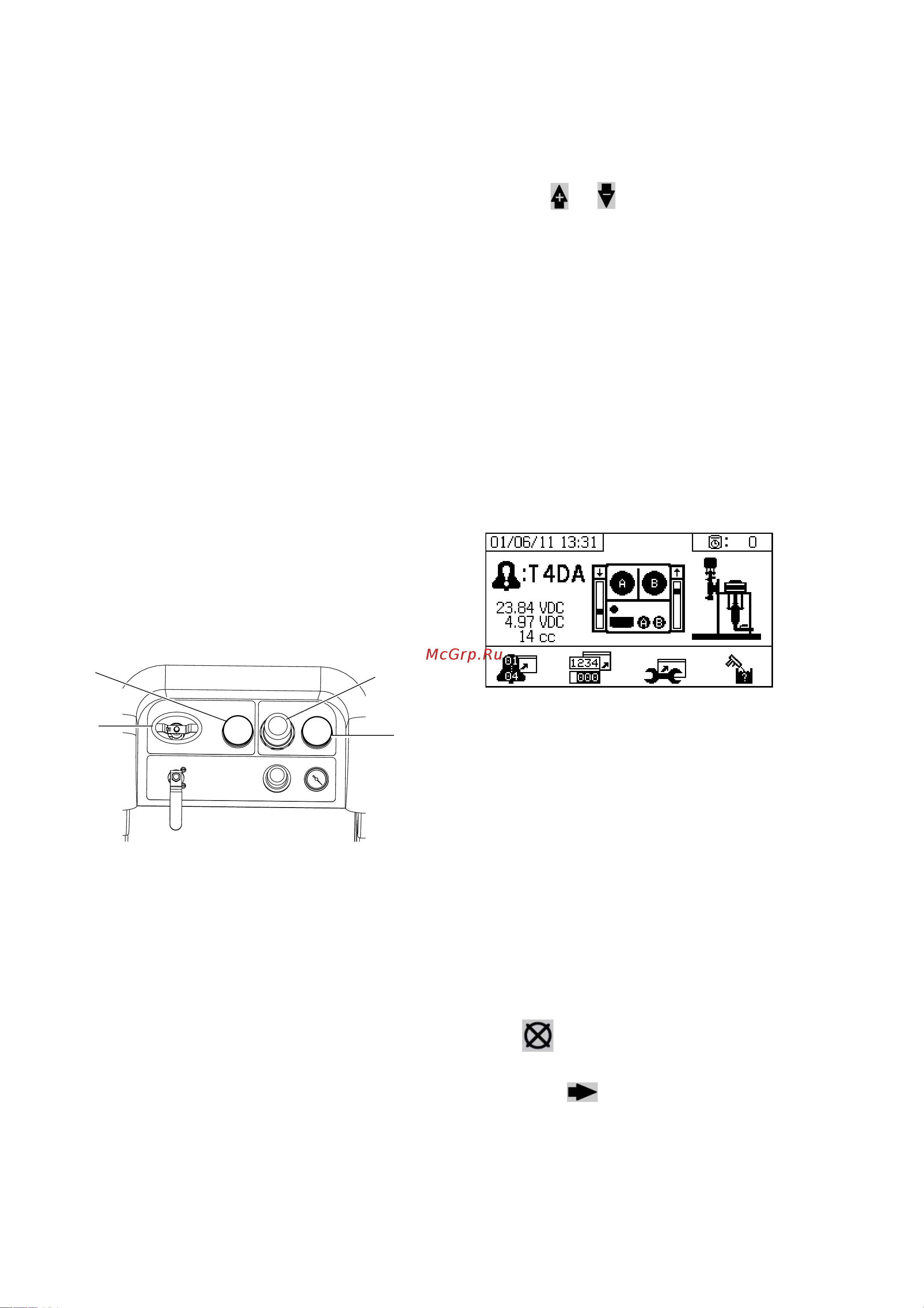

Основные правила эксплуатации
32 3A0014R
Основные правила эксплуатации
Включение питания
(Системы с электропитанием от генератора для
распылителей, используемых в опасных зонах)
ПРИМЕЧАНИЕ. Варианты модели XM для
взрывоопасных зон оснащены искробезопасным
генератором, который приводится от турбины,
работающей на сжатом воздухе. Рабочее давление
модуля искробезопасного генератора должно быть
установлено на рабочее давление 12,6 +/- 10 кПа,
1,26 +/- 0,07 бар (18 +/- psi). Дополнительные
инструкции см. в руководстве и перечне деталей
дозатора XM
1. Установите пневматический регулятор (CD)
главного насоса в минимальное положение.
2. Откройте главный воздушный клапан (E) и клапан
главного насоса и воздухопровода (CA),
чтобы включить генератор переменного тока
спневматическим приводом.
Давление воздуха отображается на манометре (CC).
Меню Fluid Control («Управление потоком жидкости»)
появится через пять секунд. См. раздел
Экраны
режима работы или управления жидкостью
, стр. 85.
Включение питания
(Включение системы с блоком питания
розеточного типа)
Включите главный выключатель питания (BB).
Меню Fluid Control («Управление потоком жидкости»)
появится через пять секунд. См. раздел
Экраны
режима работы или управления жидкостью
, стр. 85.
Регулировка соотношения
и настройка системы
1. Поверните ключ вправо (DJ) (в положение
настройки). В результате замигает желтый
светодиодный индикатор. На экране появится
главное меню настройки.
2. Нажмите и , чтобы поменять соотношение.
3. Когда на экране появится нужное соотношение,
поверните ключ влево. Желтый индикатор погаснет.
4. Измените опциональные настройки на
необходимые, как описано в разделеНастройка
параметров системы (дополнительно), стр. 33.
Просмотр аварийных сигналов
При возникновении аварийного сигнала на дисплее
автоматически появляется страница с информацией
об аварийных сигналах. На этой странице указывается
код поданного аварийного сигнала. Рядом с кодом
присутствует изображение колокольчика. Кроме того,
на странице указывается источник аварийного
сигнала. Для этого применяются горизонтальная
и боковая проекции распылителя.
Предусмотрено два уровня кодов ошибок: аварийные
сигналы и рекомендации. Изображение колокольчика
обозначает аварийный сигнал. Заштрихованное
изображение колокольчика с восклицательным
знаком и тремя звуковыми предупреждениями
означает аварийный сигнал. Незаштрихованное
изображение колокольчика с одним звуковым
предупреждением обозначает рекомендацию.
Диагностика по аварийным сигналам
Причины и способы устранения ошибок см. в разделе
Коды аварийных сигналов и устранение
неполадок, стр.64.
Сброс аварийных сигналов
Для сброса рекомендаций и аварийных сигналов
нажмите . Для возвращения в меню
эксплуатации или управления жидкостью следует
нажать кнопку .
Более подробные сведения об аварийных сигналах
и соответствующих кодах см. в разделе
Диагностические данные, обозначаемые с
помощью светодиодов, стр.62.
CD
CE
CC
CA
