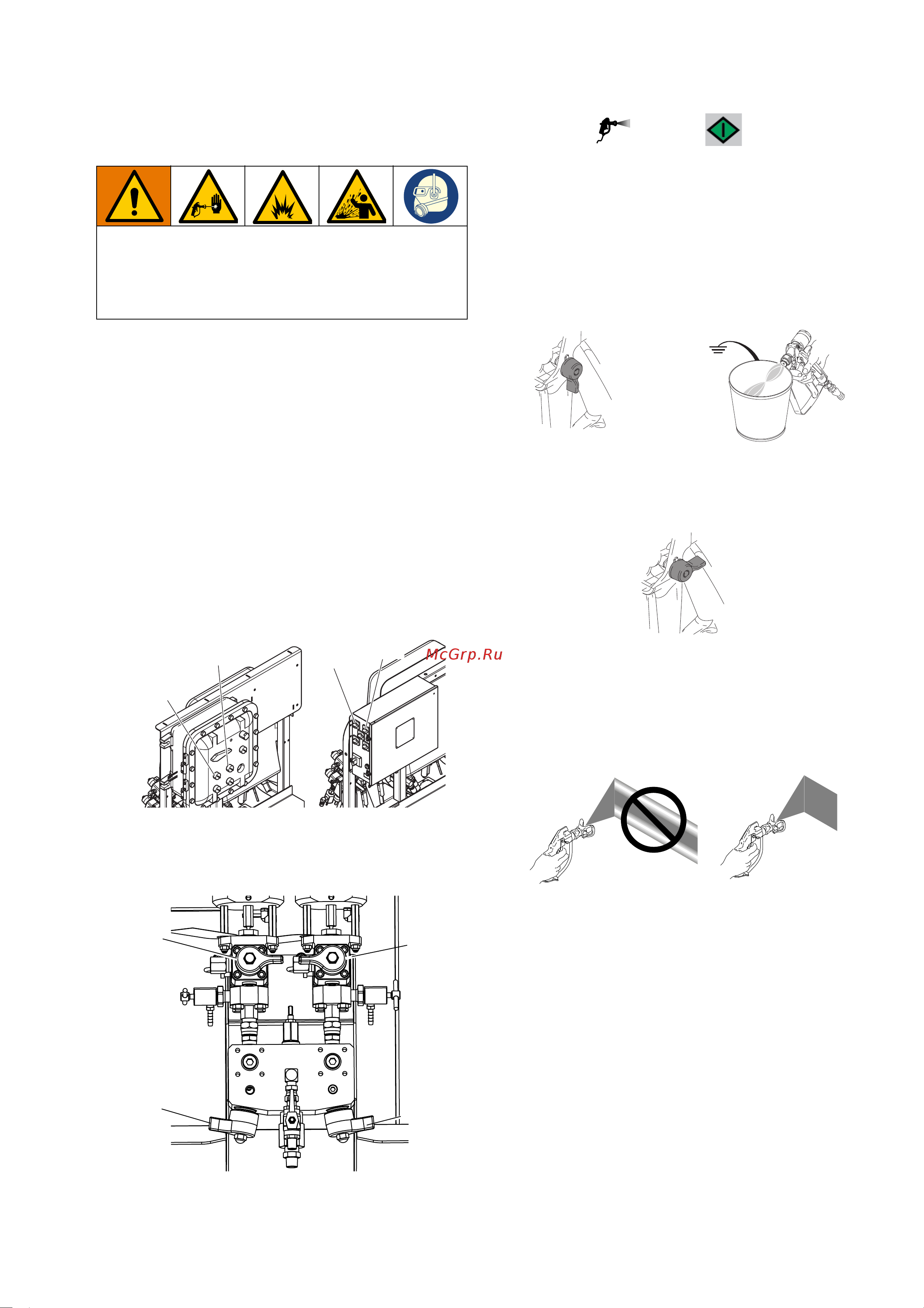

Распыление
3A0014R 41
Распыление
ПРИМЕЧАНИЕ. Убедитесь в том, что значение,
установленное на пневматическом регуляторе
в насосе, составляет не менее 0,24 МПа, 2,4 бар (35 psi).
ПРИМЕЧАНИЕ. Убедитесь, что во время распыления
первый манометр (подача) показывает не менее
0,55 МПа, 5,5 бар (80 psi).
По окончании первого дня распыления выполните
процедуру, описанную в разделе Процедура сброса
давления, стр.43, и затяните щелевые уплотнения на
обоих насосах и дозировочных клапанах.
1. Если используются нагреватели, включите их,
используя выключатели первичных нагревателей
(BC) на распределительной коробке нагревателей.
Инструкции по изменению температуры
нагревателя см. в руководстве по эксплуатации
Viscon HF и в разделе Нагрев материала, стр. 40.
.
2. Закройте рециркуляционные клапаны и
промывочный клапан смесительного коллектора.
Откройте клапаны смесительного коллектора A
(синий) и B (зеленый).
.
3. Установите на пневматическом регуляторе
в насосе значение 0,21 МПа, 2,1 бар (30 psi).
4. Выберите . Нажмите .
5. Выключите предохранитель спускового механизма
и нажмите на курок, направив пистолет в
заземленную металлическую емкость.
Во избежание разбрызгивания закрывайте
металлическую емкость крышкой с отверстием и
распределяйте материал через отверстие. Сливайте
промывочный растворитель из смесительного
шланга до тех пор, пока из пистолета не потечет
хорошо перемешанный материал.
6. Установите блокиратор курка. Установите на
пистолет сопло.
7.
Установите на пневматическом регуляторе (CD)
необходимое для распыления давление и нанесите
покрытие на пробную панель. Смотрите на экран
расхода, чтобы убедиться, что показания
правильны.
Посмотрите также на гистограмму, чтобы убедиться,
что ограничения коллектора смешивания находятся
в оптимальной установке. См. раздел
Проверка
раздачи партии или проверка соотношения
,
стр. 54 и
Регулировка ограничения выпуска
в системе на стороне B
, стр. 42.
8. По окончании распыления или перед истечением
периода рабочей жизнеспособности материала
выполните инструкции раздела Промывка
смесительного коллектора, шланга и
пистолета, стр. 44 или Перевод штоков насосов
подачи жидкости в режим длительной
остановки, стр.50.
ПРИМЕЧАНИЕ. С повышением температуры срок
годности смеси и рабочее время сокращаются.
Срок годности материала в шланге значительно
короче срока высыхания покрытия.
Во избежание риска травм от растворителей и
горячих материалов, пользуйтесь перчатками в
случае применения растворителей для промывки
оборудования и в том случае, если температура
жидкости превышает 43°C (110°F).
WLD
%%
%&
%%
%&
Отвердитель
Циркуляция
Смола
Циркуляция
Смола
Клапан
(синий)
Отвердитель
Клапан
(зеленый)
TI1950a
TI1953a
TI1949a
