Заправка
38 3A0014R

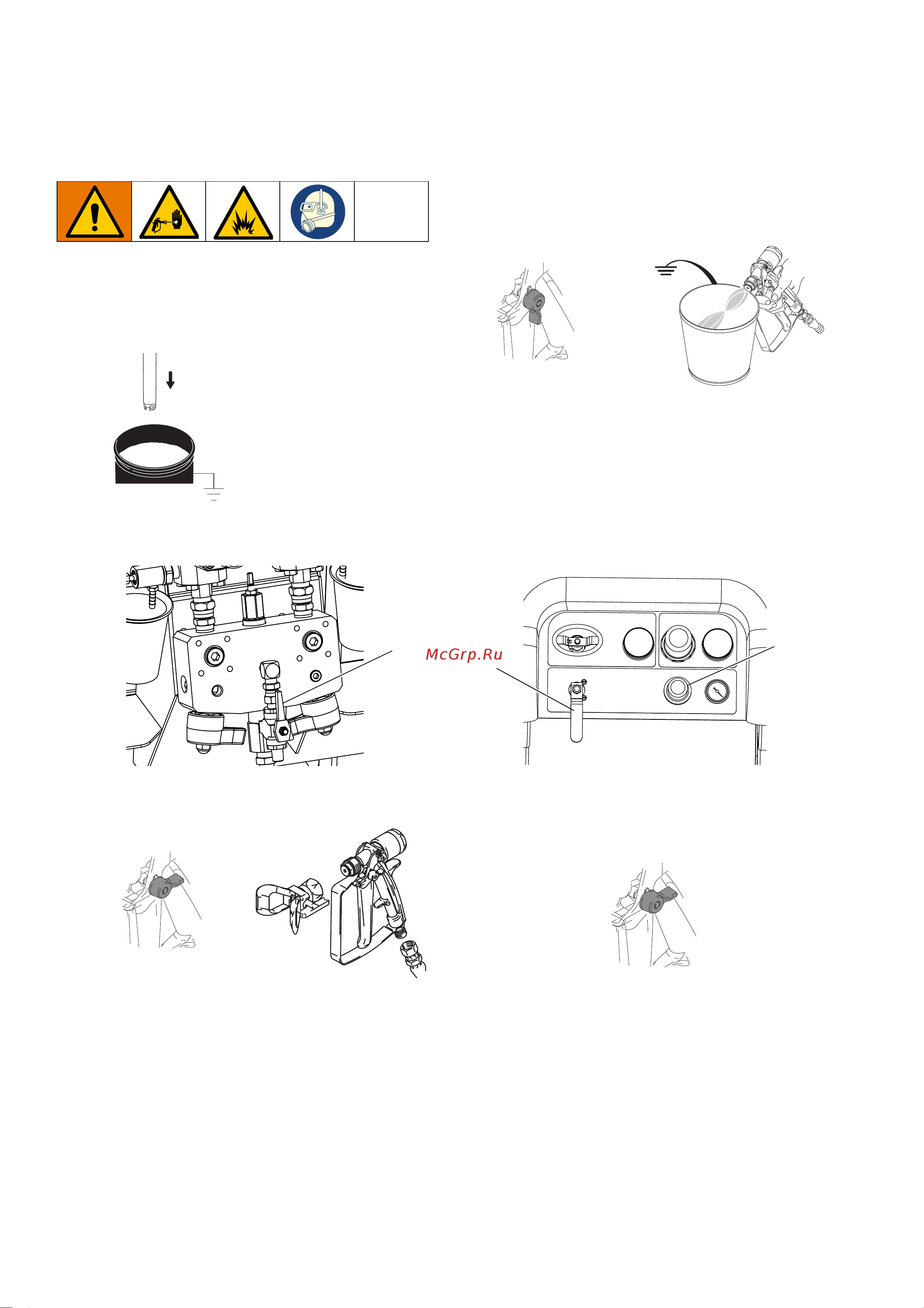

Первичная заливка насоса для
растворителя
1. Подсоедините провод заземления к
металлической емкости с растворителем.
2. Установите трубу сифона в емкость
с растворителем.
3. Откройте клапан промывки растворителем (AK) на
смесительном коллекторе.
4. Убедитесь в том, что предохранитель спускового
механизма включен. Снимите сопло.
5. Отключите блокиратор курка и нажмите на курок,
направив пистолет в заземленную емкость.
Для дозирования материала используйте крышку
емкости с отверстием. Во избежание
разбрызгивания подоткните отверстие вокруг
пистолета тряпкой. Не держите пальцы перед
пистолетом.
6. Откройте воздушный клапан (CB) насоса для
растворителя. Вытяните и медленно
поворачивайте пневматический регулятор (CG)
насоса для растворителя по часовой стрелке для
заливки насоса и выталкивания воздуха из
пистолета и шланга для смешивания жидкостей.
Нажимайте на курок пистолета до тех пор, пока не
выпустите из системы весь воздух.
7. Закройте воздушный клапан (CB) насоса для
растворителя и нажмите на курок пистолета,
чтобы снять давление. Включите блокиратор
пускового курка пистолета.
AK
TI1948a
TI1949a
TI1950a
TI1953a
CG
CB
TI1949a
