Sony HT-SF2300 [24/88] Подключение видеокомпонентов
![Sony HT-SF2300 [24/88] Подключение видеокомпонентов](/views2/1090756/page24/bg18.png)
24
RU

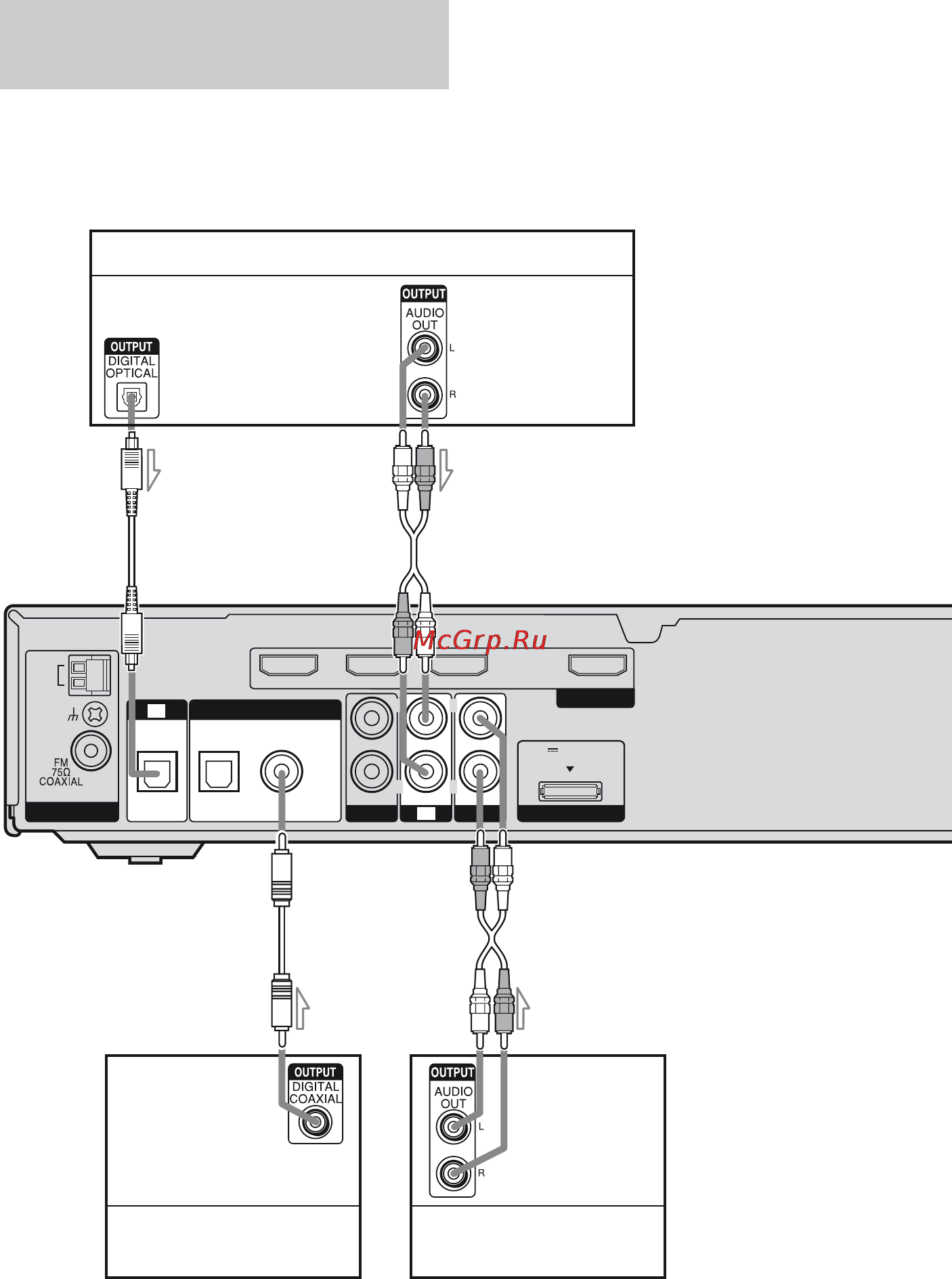

На следующем рисунке показано
подключение видеокомпонентов, таких
как проигрыватель DVD, DVD-
рекордер, видеомагнитофон и т.п.
Подключать все кабели не требуется.
Подсоедините аудио- и видеокабели к
соответствующим гнездам
компонентов.
Подключение
видеокомпонентов
AUDIO IN
DVD INSAT IN BD IN OUT
ANTENNA
SA-CD/CD
DMPORT
DIGITAL
HDMI
AM
R
L
R
L
TV
TV
DC5V 700mA MAX
UDIO IN AAOPT IN
VIDEO 2
OPT IN COAX IN
DVD
VIDEO 1
UDIO IN
DVD-проигрыватель/
DVD-рекордер
A Оптический цифровой кабель (не входит в комплект)
B Аудиокабель (не входит в комплект)
C Коаксиальный цифровой кабель (не входит в комплект)
A
B
BC
Аудиосигналы
Аудиосигналы
Аудиосигналы
Телевизор
Видеомагнитофон
