Подготовка к эксплуатации
1. Установка громкоговорителей
Этот ресивер позволяет использовать
5.1-канальную акустическую систему.
Для обеспечения многоканального
эффекта обьемного звучания как в
кинотеатре требуется пять
громкоговорителей (два передних,
центральный и два громкоговорителя
объемного звучания) и сабвуфер
(5.1-канальнaя cиcтемa).

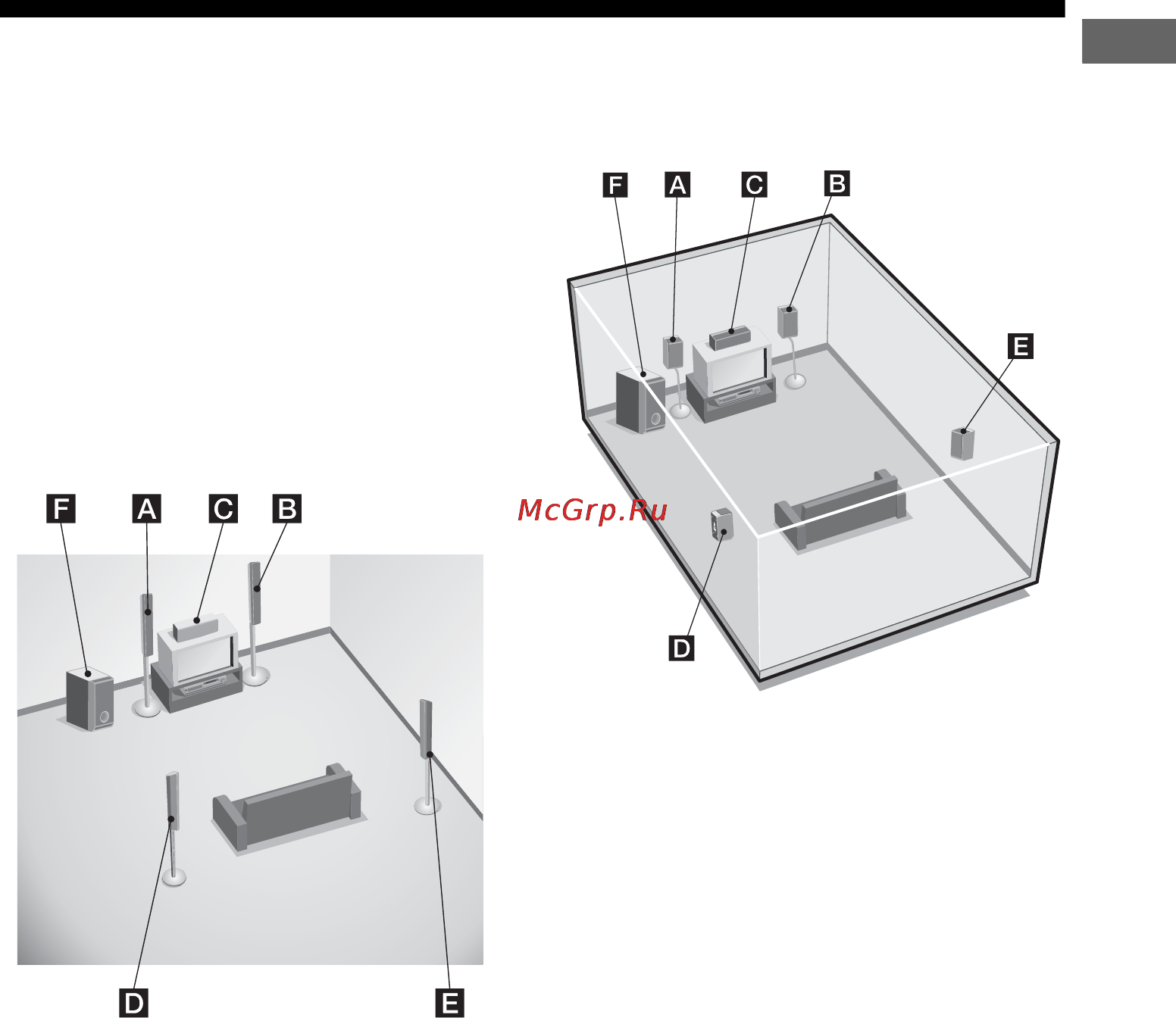

Только HT-SF2000
AПередний громкоговоритель
(Левого)
BПередний громкоговоритель
(Правого)
CЦентральный громкоговоритель
DГромкоговоритель объемного
звучания (Левого)
EГромкоговоритель объемного
звучания (Правого)
FСабвуфер
Только HT-SS2000
AПередний громкоговоритель
(Левого)
BПередний громкоговоритель
(Правого)
CЦентральный громкоговоритель
DГромкоговоритель объемного
звучания (Левого)
EГромкоговоритель объемного
звучания (Правого)
FСабвуфер
Совет
Так как сабвуфер не воспроизводит
высоконаправленные сигналы, его можно
установить в любом месте.
