Проецирование

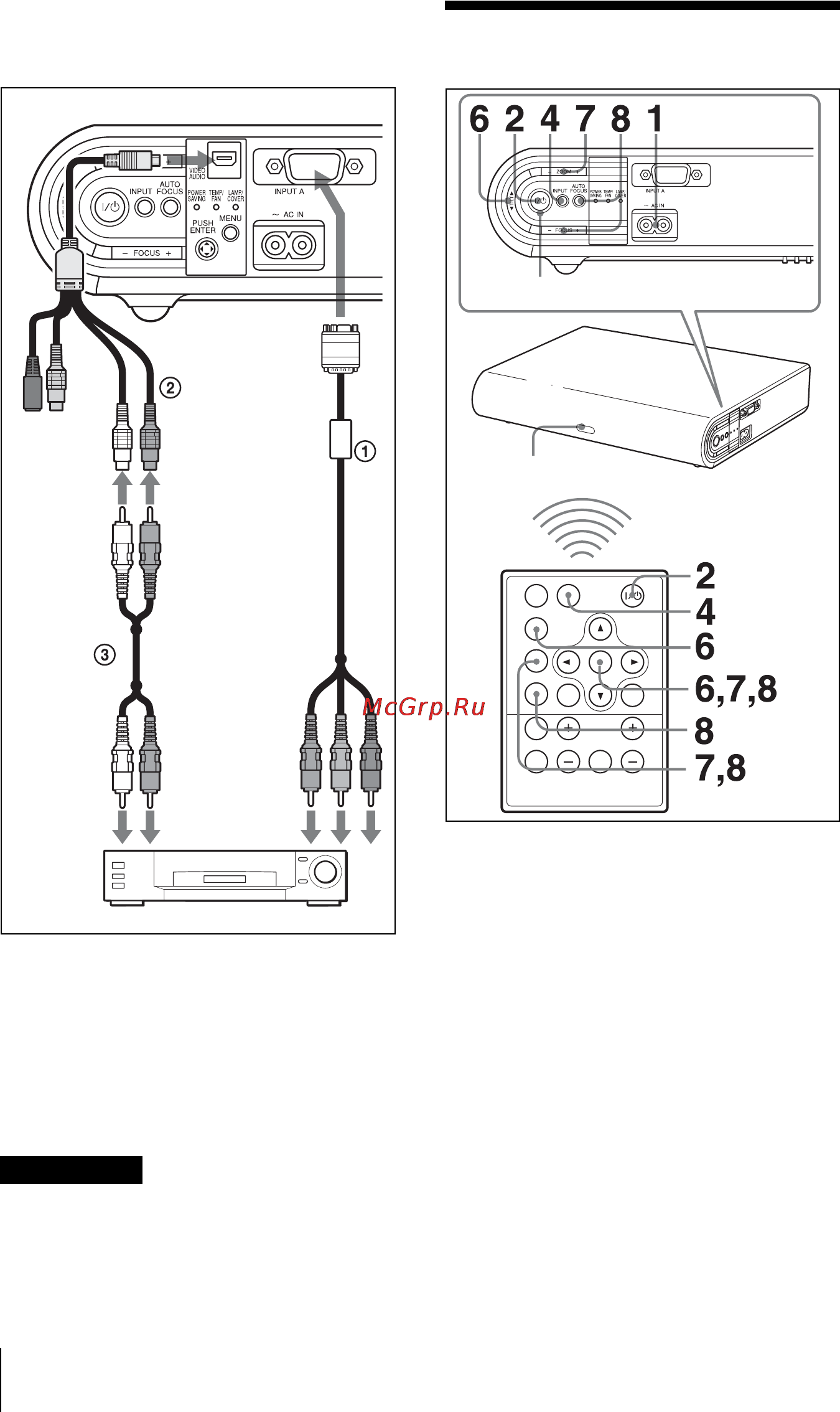

Для подсоединения к видео
разъему GBR/компонентному
выходному разъему
A Сигнальный кабель SMF-402
(не прилагается)
HD D-sub 15-штырьковый (гнездо) ↔ 3 ×
фоногнездо
B Соединительный аудио/видео адаптер
(прилагается)
C
Стереофонический соединительный
аудиокабель (не прилагается) (Используйте
кабель с нулевым сопротивлением.)
Установите формат изображения с
помощью опции “Шир. режим” в меню
Сигнал в соответствии с входным
сигналом.
Проецирование
1 Вставьте шнур питания
переменного тока в сетевую
розетку, а затем подсоедините все
оборудование.
Индикатор ON/STANDBY
высвечивается красным светом, и
проектор переходит в режим
ожидания.
2 Нажмите кнопку ?/1.
Индикатор ON/STANDBY замигает
зеленым светом и начнет
выполняться усовершенствованная
интеллектуальная автоустановка.
Моторизованный регулятор наклона
поднимется и остановится в
предварительно отрегулированном
положении, а затем отрегулируется
фокусное расстояние.
Примечание
Левая сторона
Красный
к
аудиовыходу
(R)
Видеомагнитофон
к видео ЗСК/
компонентному
выходу
Белый
к
аудиовыходу
(L)
APA
FREEZE
KEY
STONE
/TILT
LENS
AUTO
FOCUS
PIC
MUTING
AUDI O
MUTING
INPUT
ENTER
RESET
D ZOOM VOLUME
MENU
Индикатор ON/STANDBY
Задний датчик
дистанционного управления
