7
Размещение и функции регуляторов
Обзор
кнопки, если используете данную
кнопку в качестве кнопки ENTER.
Кнопки с таким же названием, как на
панели управления, имеют идентичное
функциональное назначение.
a Кнопка INPUT
b Кнопка APA (автоматическое
выравнивание по пикселам)
Автоматическое выравнивание
изображения до наиболее
близкого значения при получении
сигнала с компьютера.
Подробнее см. пункт “Функция APA
высокой четкости” в разделе
“Меню Функция” на стр. 26.
c Кнопка KEYSTONE
(корректировка
трапецеидального
искажения)/TILT
Регулировка наклона проектора
или ручная корректировка
трапецеидального искажения. При
каждом нажатии данной кнопки
поочередно отображаются меню
Наклон и Верт.трап.иск. Для
регулировки используйте кнопки
со стрелками (v/V/b/B).
d Кнопка LENS
При каждом нажатии данной
кнопки меню регулировки
отображается попеременно между
фокусировкой объектива и
вариообъективом.
e Кнопка AUTO FOCUS
f Кнопка RESET
Сброс значения пункта к
заводской установке или возврат
увеличенного изображения к его
исходному значению. Данная
кнопка функционирует при
отображении на экране меню или
пунктов настройки.
g Кнопка FREEZE
Стоп-кадр проецируемого
изображения. Для отмены стоп-
кадра изображения нажмите
кнопку еще раз.
h Кнопка PIC MUTING
Блокировка изображения. При
повторном нажатии изображение
восстанавливается.
i Кнопка D ZOOM (цифровое
увеличение) +/–
Увеличение изображения в
нужном месте экрана.
j Инфракрасный передатчик
k Кнопка ?/1 (вкл/режим
ожидания)
l Кнопки
v/V/b/B (стрелки)
m Кнопка ENTER
n Кнопка MENU
o Кнопки VOLUME +/–
p Кнопка AUDIO MUTING
Нажмите для временной
блокировки выхода звука с
динамика. Для восстановления
звука нажмите еще раз или
нажмите кнопку VOLUME +.
Перед использованием пульта
дистанционного управления
Снимите прозрачную пленку с
держателя литиевой батареи.

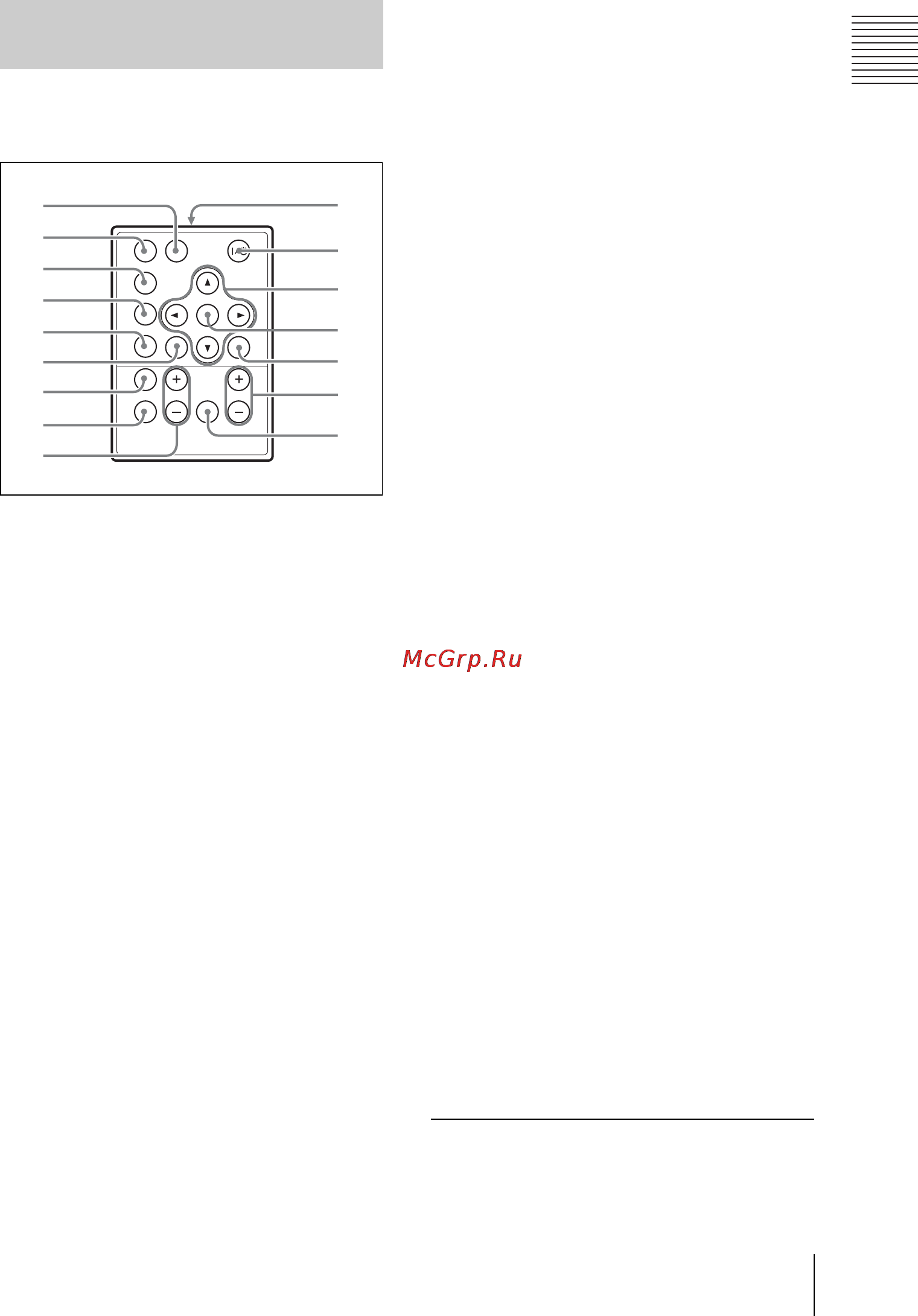

Пульт дистанционного
управления
APA
FREEZE
KEY
STONE
/TILT
LENS
AUTO
FOCUS
PIC
MUTING
AUDI O
MUTING
INPUT
ENTER
RESET
D ZOOM VOLUME
MENU
1
2
3
4
5
6
7
8
9
0
qa
qs
qd
qh
qf
qg
