Ремонт
60 332647J
Щетки электродвигателя
Замените щетки, изношенные до размера менее 13 мм
(1/2 дюйма). Щетки с каждой стороны электродвигателя
изнашиваются по-разному; проверьте их с обеих сторон.
Коллектор электродвигателя должен быть гладким. В
противном случае восстановите поверхность
коллектора или замените электродвигатель.
1. См. раздел Подготовка к ремонту на стр. 44.
2. Сбросьте давление. Выполните инструкции раздела
Процедура сброса давления, страница 29.
3. Отверните четыре винта (91) и снимите кожух (89)
электродвигателя. См. Р
ИС. 18 на стр. 58.
4. Выньте вентиляторы (16) и отсоедините кабель (80).
См. РИС. 20 на стр. 61.
5. Ослабьте соединители на впуске и выпуске насоса.
6. Снимите крышку (26) органов управления дисплеем.
Отсоедините кабели электродвигателя, следуя
приведенным ниже инструкциям:
a. Подключите разъем питания электродвигателя.
b. Отсоедините жгут проводов датчика
температуры электродвигателя от разъема J9.
Отсоедините заземляющий кабель от винта
заземления.
7. Чтобы заменить переднюю щетку электродвигателя,
выполните указанные ниже действия.
a. Отверните два болта и получите доступ к
накладной пластине. См. РИС. 19 на стр. 60.
b. Извлеките старые щетки и установите новые,
входящие в комплект.
8. Чтобы заменить заднюю щетку электродвигателя,
выполните указанные ниже действия.
a. Отверните монтажные болты двигателя.
Сместите двигатель вперед и надавите на раму
тележки.
a. Отверните два болта и получите доступ к
накладной пластине. См. РИС. 19 на стр. 60.
b. Извлеките старые щетки и установите новые,
входящие в комплект.
9. См. инструкцию, прилагаемую к ремонтному
комплекту щеток.

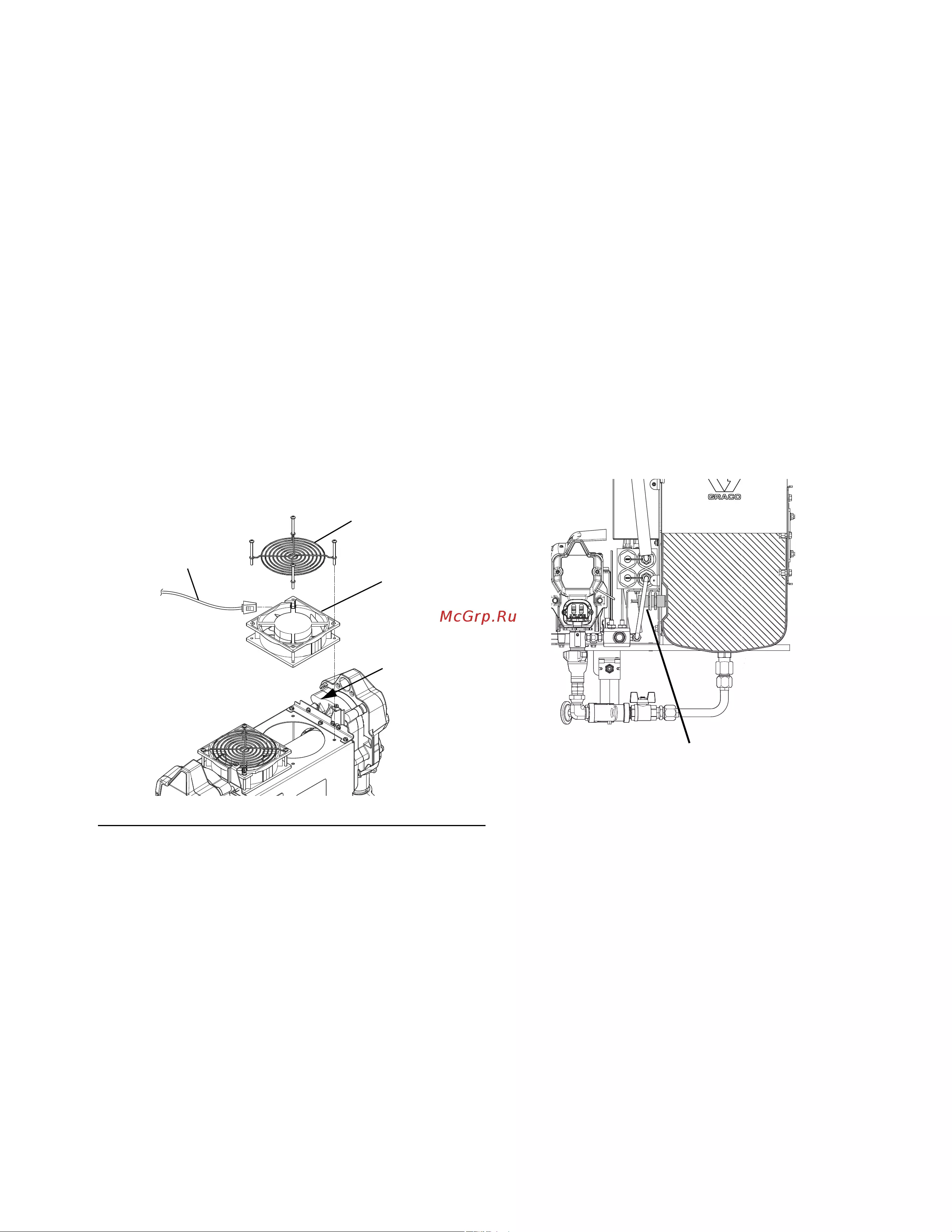

РИС. 19 Щетки электродвигателя
ti21916a
