Тв5.179.061 (Редакция 10) 2021 13

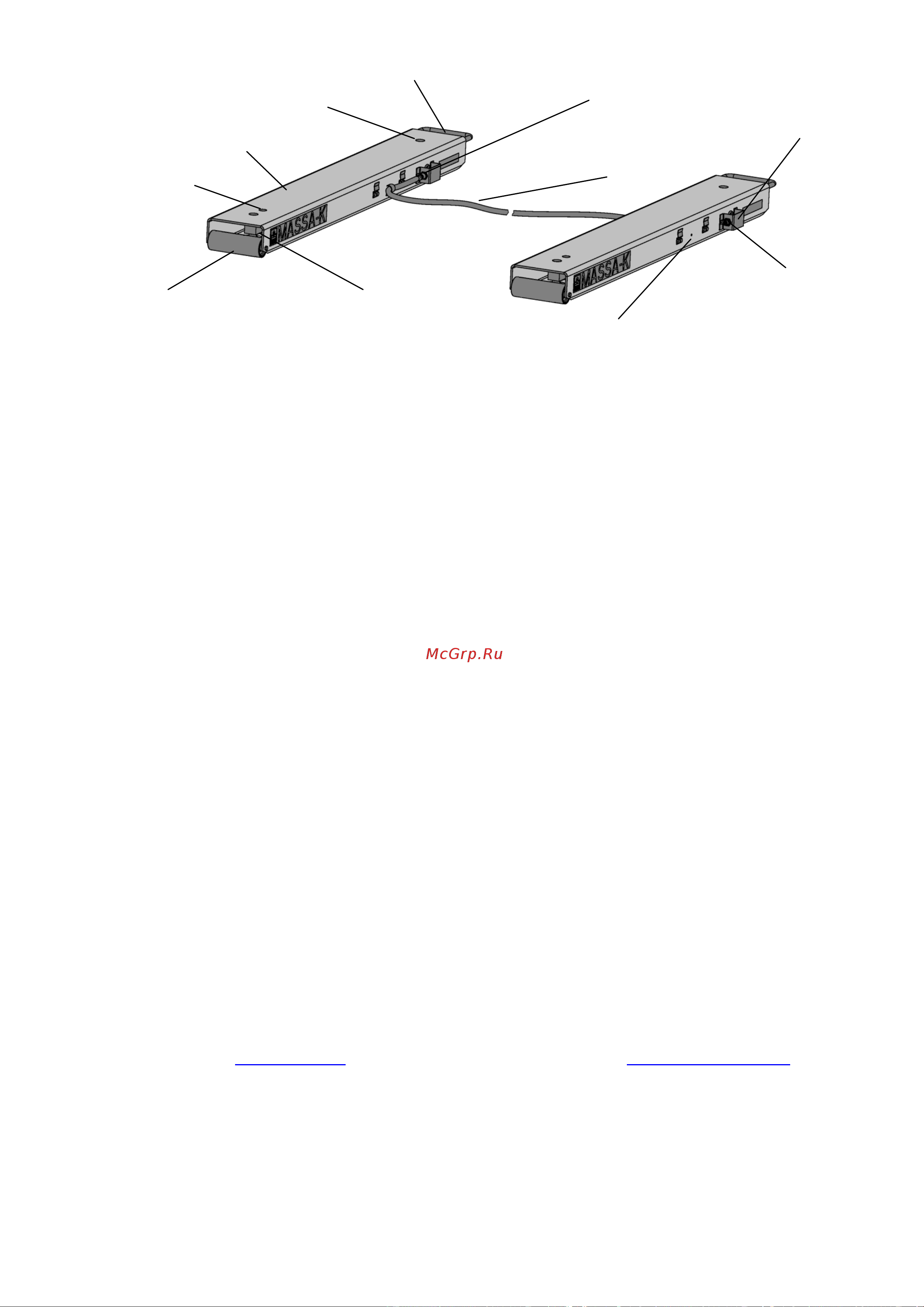

Рисунок 8.1 – Модуль взвешивающий 4D-В_
8.2 Распаковка
8.2.1 Аккуратно извлеките модуль из упаковки и убедитесь в отсутствии наружных повреждений.
8.2.2 Проверьте комплектность поставки (см. п. 2.4).
8.2.3 Выньте заглушки из регулировочных отверстий.
8.3 Сборка модуля
8.3.1 Вкрутите регулировочные опоры в весоизмерительные датчики.
8.3.2 Установите каждую из рам на твердой ровной горизонтальной поверхности параллельно
друг другу. Для устойчивого положения рам установите поперек них технологическую платформу
(деревянную или металлическую раму).
8.3.3 Используя шлицевую отвертку, установите винт каждой из опор вровень с верхней гранью
весоизмерительного датчика.
8.3.4 Поворачивая винты регулировочных опор, выставьте раму по уровню в горизонтальное
положение с помощью ампулы уровня.
8.3.5 Установите заглушки в регулировочные отверстия.
8.3.6 Подключите к рамам соединительный кабель, рукой затянув накидную гайку разъема
кабеля. При подключении кабеля следите за совпадением ключей разъемов.
8.3.7 Закрепите соединительный кабель к рамам с помощью хомута, плотно затянув винт М6х10
(см. рис. 8.1).
8.3.8 Подключите кабель для подключения терминала к разъему модуля, рукой затянув накидную
гайку разъема кабеля. При подключении кабеля следите за совпадением ключей разъемов.
8.3.9 Закрепите кабель для подключения терминала к модулю с помощью хомута, плотно затянув
винт М6х10 (см. рис. 8.1).
8.3.10 Привинтите кронштейны (4 шт.) к защитным скобам винтами М6х10 (2 шт.) для защиты
разъемов от механических ударов.
9. РАБОТА МОДУЛЯ С ВЕСОВЫМИ ТЕРМИНАЛАМИ
Модули с весовыми терминалами составляют полноценные весы, соответствующие
Государственному Реестру РФ средств измерений: 52767-13.
Перечень модификаций, а также руководства по эксплуатации весов промышленных серии 4D
можно найти на сайте www.massa.ru (см. руководство по эксплуатации весовых терминалов).
Разъем подключения
терминала
Регулировочное
отверстие (4 шт.)
Весоизмерительный
датчик с опорой
(2 шт.)
Кабель
соединительный
Рама
Ампула
уровня
Ручка
Ролик
Разъем для подключения
соединительного кабеля (2 шт.)
Защитная скоба
Отверстие для крепления
кабеля к модулю
