Тв5.179.061 (Редакция 10) 2021 7
3.1.3 Датчики изготовлены из нержавеющей стали. Электронные узлы защищены водостойким
герметиком.

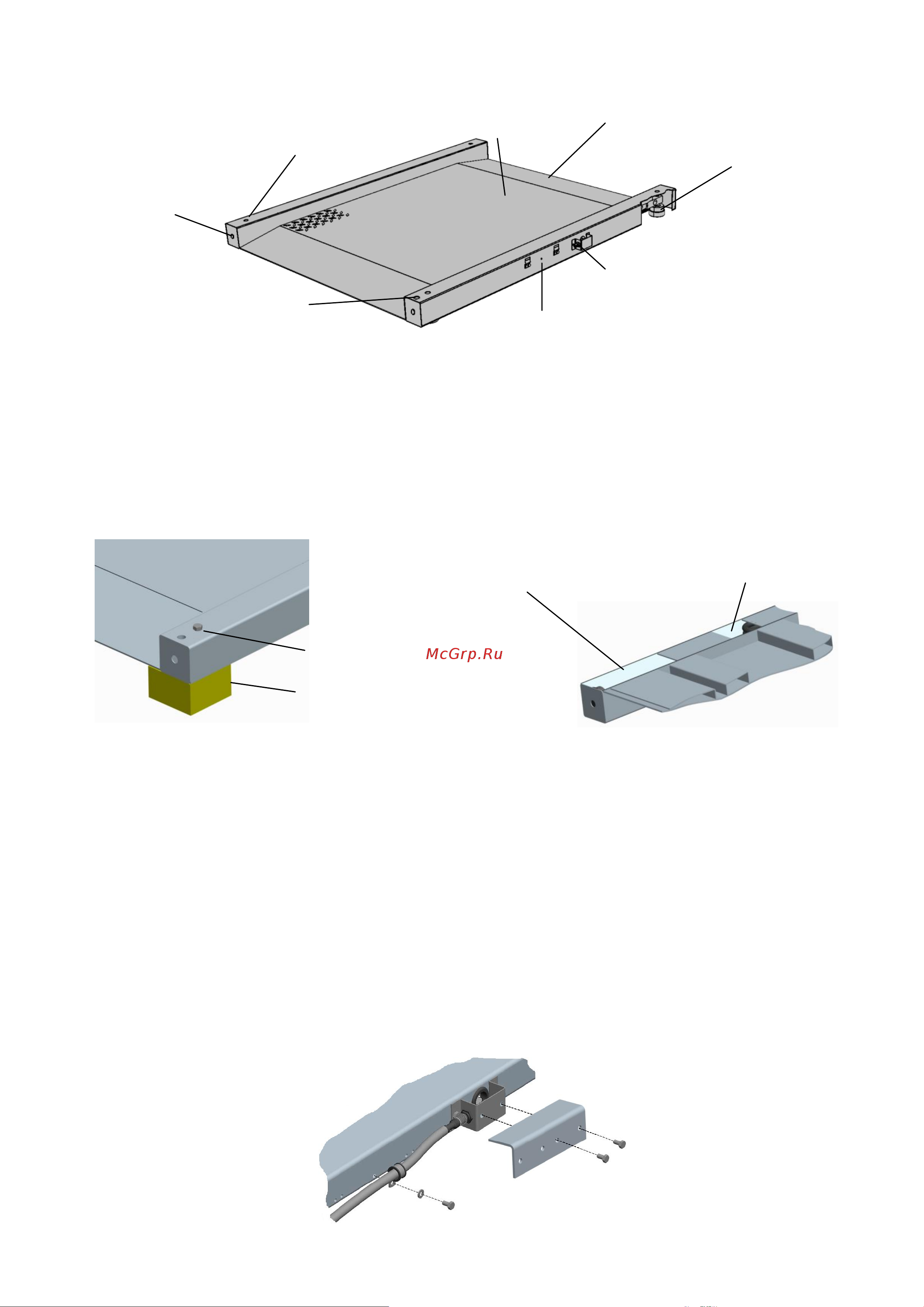

Рисунок 3.1 – Модуль взвешивающий 4D-LM
3.2 Распаковка
3.2.1 Аккуратно извлеките модуль из упаковки и убедитесь в отсутствии наружных повреждений.
3.2.2 Проверьте комплектность поставки (см. п. 2.4).
3.2.3 Вывинтите транспортировочные винты и удалите транспортировочные опоры (см. рис. 3.2а).
3.2.4 Переверните модуль и извлеките из модуля регулировочные опоры, заглушки и кабель для
подключения терминала (см. рис. 3.2б).
Рисунок 3.2 – Распаковка модуля 4D-LM
3.3 Сборка модуля
3.3.1 Вкрутите регулировочные опоры в весоизмерительные датчики.
3.3.2 Переверните модуль и расположите его на твердой ровной горизонтальной поверхности.
3.3.3 Используя шлицевую отвертку, установите винт каждой из опор вровень с верхней гранью
весоизмерительного датчика.
3.3.4 Поворачивая винты регулировочных опор, выставьте модуль по уровню в горизонтальное
положение с помощью ампулы уровня.
3.3.5 Установите заглушки в транспортировочные и регулировочные отверстия.
3.3.6 Подключите кабель к разъему модуля, рукой затянув накидную гайку разъема кабеля. При
подключении кабеля следите за совпадением ключей разъемов.
3.3.7 Закрепите кабель к модулю с помощью хомута, плотно затянув винт М6х10 (см. рис. 3.3).
3.3.8 Привинтите кронштейн к защитной скобе винтом М6х10 (2 шт.) для защиты разъема от
механических ударов (см. рис. 3.3).
Рисунок 3.3 – Модуль взвешивающий 4D-LM. Фиксация кабеля и установка кронштейна
Транспортировочная
опора (4 шт.)
Транспортировочное
местоположение опоры и
заглушек
Транспортировочное
местоположение кабеля для
подключения терминала
Транспортировочный
винт (4 шт.)
а)
б)
Разъем подключения терминала
Ампула уровня
Весоизмерительный датчик
с регулировочной опорой
(4 шт.)
Съезд (2 шт.)
Грузоприемная
платформа
Регулировочное
отверстие (4 шт.)
Транспортировочное
отверстие (4 шт.)
Место фиксации
кабеля хомутом
