4.3.5 Используя шлицевую отвертку, установите винт каждой из опор вровень с верхней гранью

весоизмерительного датчика.

4.3.6 Поворачивая винты регулировочных опор, выставьте модуль по уровню в горизонтальное

положение.

4.3.7 Установите заглушки в регулировочные отверстия.

4.3.8 Подключите кабель для подключения терминала к разъему модуля, рукой затянув накидную

гайку разъема кабеля. При подключении кабеля следите за совпадением ключей разъемов.

4.3.9 Закрепите кабель для подключения терминала к модулю с помощью хомута, плотно затянув

винт М6х10 (см. рис. 4.3).

4.3.10 Привинтите кронштейн к защитной скобе винтом М6х10 (2 шт.) для защиты разъема от

механических ударов (см. рис. 4.3).

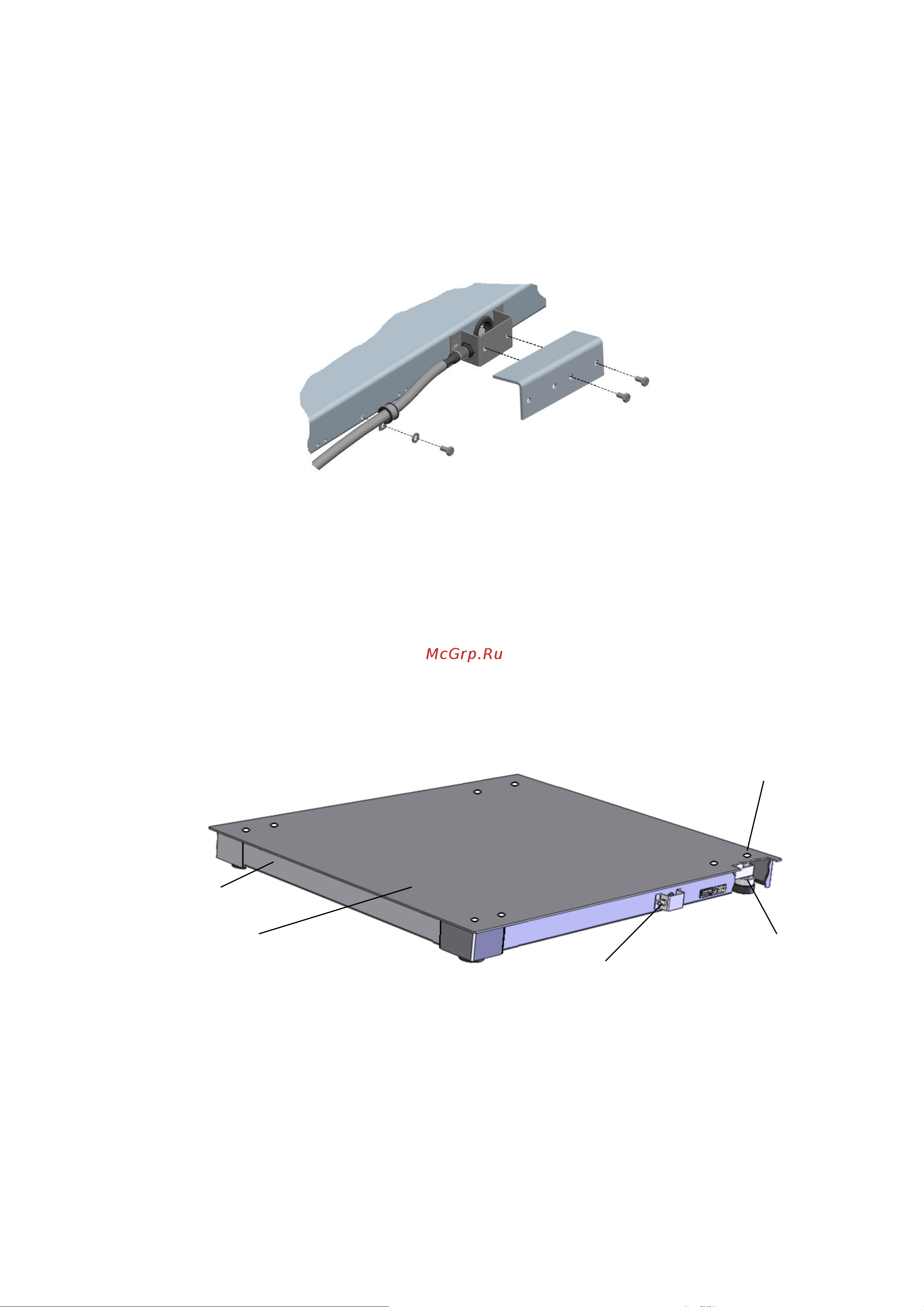

Рисунок 4.3 – Модуль взвешивающий 4D-LA. Фиксация кабеля и установка кронштейна

5. МОДУЛЬ ВЗВЕШИВАЮЩИЙ 4D-PM

5.1 Конструкция

5.1.1 Модуль представляет собой единую конструкцию из рамы и грузоприемной платформы. В

состав модуля входят четыре цифровых весоизмерительных датчика с регулировочными опорами

(см. рис. 5.1).

5.1.2 Материал модуля – сталь общего назначения с покрытием порошковой краской (модуль 4D-

PМ_) или нержавеющая сталь (модуль 4D-PМ.S).

5.1.3 Датчики изготовлены из нержавеющей стали. Электронные узлы защищены водостойким

герметиком.

Рисунок 5.1 – Модуль взвешивающий 4D-PМ_

5.2 Распаковка

5.2.1 Аккуратно извлеките модуль из упаковки и убедитесь в отсутствии наружных повреждений.

5.2.2 Проверьте комплектность поставки (см. п. 2.4).

5.2.3 Вывинтите транспортировочные винты и удалите транспортировочные опоры.

5.3 Сборка модуля

5.3.1 Вкрутите регулировочные опоры в весоизмерительные датчики.

5.3.2 Расположите модуль на твердой ровной горизонтальной поверхности.

Грузоприемная

платформа

Разъем подключения

терминала

Весоизмерительный

датчик с опорой

(4 шт.)

Регулировочное

отверстие (4 отв.)

Рама
