Peavey PV 6 [4/10] Фронтальная панель

Содержание

• Peavey pv6 1
• Pv6 руководство пользователя 1 1
• Гарантийное обслуживание 1
• Переносной микшер 1
• Руководство пользователя 1
• Правила техники безопасности 2
• Р 6 руководство пользователя 2
• Pv6 руководство пользователя 3 3
• Введение 3
• Возможности 3
• Pv6 руководство пользователя 4
• Индикатор clip 6 4
• Регулятор hl 1 4
• Регулятор low 3 4
• Регулятор mid 2 4
• Регулятор pan 5 4
• Регулятор посыла на эффекты efx send 4 4
• Фронтальная панель 4
• Pv6 руководство пользователя 5 5
• Измерители 11 5
• Индикатор power 9 5
• Индикатор включения фантомного питания 12 5
• Мастер фейдер 16 5
• Переключатель contour 17 5
• Переключатель phantom 13 5
• Переключатель обрезного фильтра низкой частоты 18 5
• Переключатель таре то ctrl rm 14 5
• Переключатель таре то mix 15 5
• Регулятор gain 8 5
• Регулятор level 7 5
• Регулятор громкости наушников 1о 5
• Pv6 руководство пользователя 6
• Входы line 21 6
• Входы mic 20 6
• Выходы ctrl room 24 6
• Регулятор gain каналов 1 и 2 2 2 6
• Регулятор возврата эффектов efx ret 19 6
• Стереофонические входы 2 3 6
• Тыльная панель 6
• Pv6 руководство пользователя 7 7
• Входы возврата эффектов efx return 28 7
• Выход на наушники 26 7
• Выход на эффекты efx send 2 5 7
• Основные выходы main out l r 27 7
• Переключатель питания 30 7
• Разъем для подключения сетевого адаптера 29 7
• Разъемы таре 1ш оит 31 и 32 7
• Efx send 8
• Pv6 руководство пользователя 8
• Блок схема микшера pv6 8
• Pv6 руководство пользователя 9 9
• Вход возврата основной сбалансированный выход б л 21 дб максимальное усиление 9
• Входы 9
• Выходы 9
• Диапазон регулировки чувствительности линейного входа 10 дб 40 дб 9
• Диапазон регулировки чувствительности линейного стереофонического входа 10 дб 9
• Диапазон регулировки чувствительности микрофонного входа 10 дб 60 дб 9
• Линейный вход основной сбалансированный выход б б 67 дб максимальное усиление 9
• Микрофонный вход основной сбалансированный выход б r 87 дб максимальное усиление 9
• Стереофонический линейный вход основной сбалансированный выход б л 28 дб максимальное усиление 9
• Технические характеристики 9
• Чувствительность усиление 9
• 0 05 типовой 10
• 0 1 20 гц 20 кгц микрофонный вход основной выход б r диапазон 10 гц 80 кгц 10
• 129 dbu вход под нагрузкой 150 ом 10
• Pv6 руководство пользователя 10
• Без блока питания 1 7 кг 10
• В переменного тока 60 гц потребляемая номинальная мощность 8 вт 10
• Вес 10
• Взаимовлияние каналов 10
• Габариты 10
• Дб левый и правый выходы 1 кгц 10
• Дб минимально 20 гц 20 кгц 10
• Дб смежные входные каналы 1 кгц 10
• Дб типовой 1 кгц 10
• Измерители 10
• Индикаторы сигнала перегрузки 10
• Коэффициент нелинейных искажений тно 10
• Коэффициент ослабления синфазного сигнала входы mic 10
• Микрофонный вход основной выход б и 14 гц 25 кгц 0 дб 1 дб 10
• Питание сетевой адаптер 10
• Примечание технические характеристики могут быть изменены производителем без уведомления 10
• С блоком питания 2 1 кг 10
• Светодиоды красного цвета загораются при достижении сигналом уровня который на 3 дб ниже порога запирания 10
• Сегментные пиковые показания 0 дб 4 dbu 10
• См ширина х 24 8 см глубина х 6 6 см высота 10
• Частотная характеристика 10
• Шумы и наводки 10
• Эквивалентный входной шум ein 10

Похожие устройства

• Bosch MCM 52.. Инструкция по эксплуатации
• Festool Rutscher RS 200 Q 567764 Инструкция по эксплуатации
• Brita Aluna New(белый) Инструкция по эксплуатации
• Thermex Hit H10-O Инструкция по эксплуатации
• Garmin zumo 550 Инструкция по эксплуатации
• Peavey PV 8 Инструкция по эксплуатации
• Festool Rutscher RS 300 EQ 567489 Инструкция по эксплуатации
• Bosch MCM 51.. Инструкция по эксплуатации
• Thermex Hit H15-O Инструкция по эксплуатации
• Garmin zumo 660 Инструкция по эксплуатации
• Bosch MCM 50.. Инструкция по эксплуатации
• Festool Rutscher RS 200 Q-Plus в контейнере 567762 Инструкция по эксплуатации
• Peavey MP 600 Инструкция по эксплуатации
• Garmin nuvi 1490T Инструкция по эксплуатации
• Thermex Round Plus IR 100 V Инструкция по эксплуатации
• Peavey XR 600G Инструкция по эксплуатации
• Festool Rutscher RS 200 EQ-Plus в контейнере 567761 Инструкция по эксплуатации
• Bork MM SAP 1004 WT Инструкция по эксплуатации
• Gal SWR-9700 Инструкция по эксплуатации
• Garmin nuvi 310 Инструкция по эксплуатации

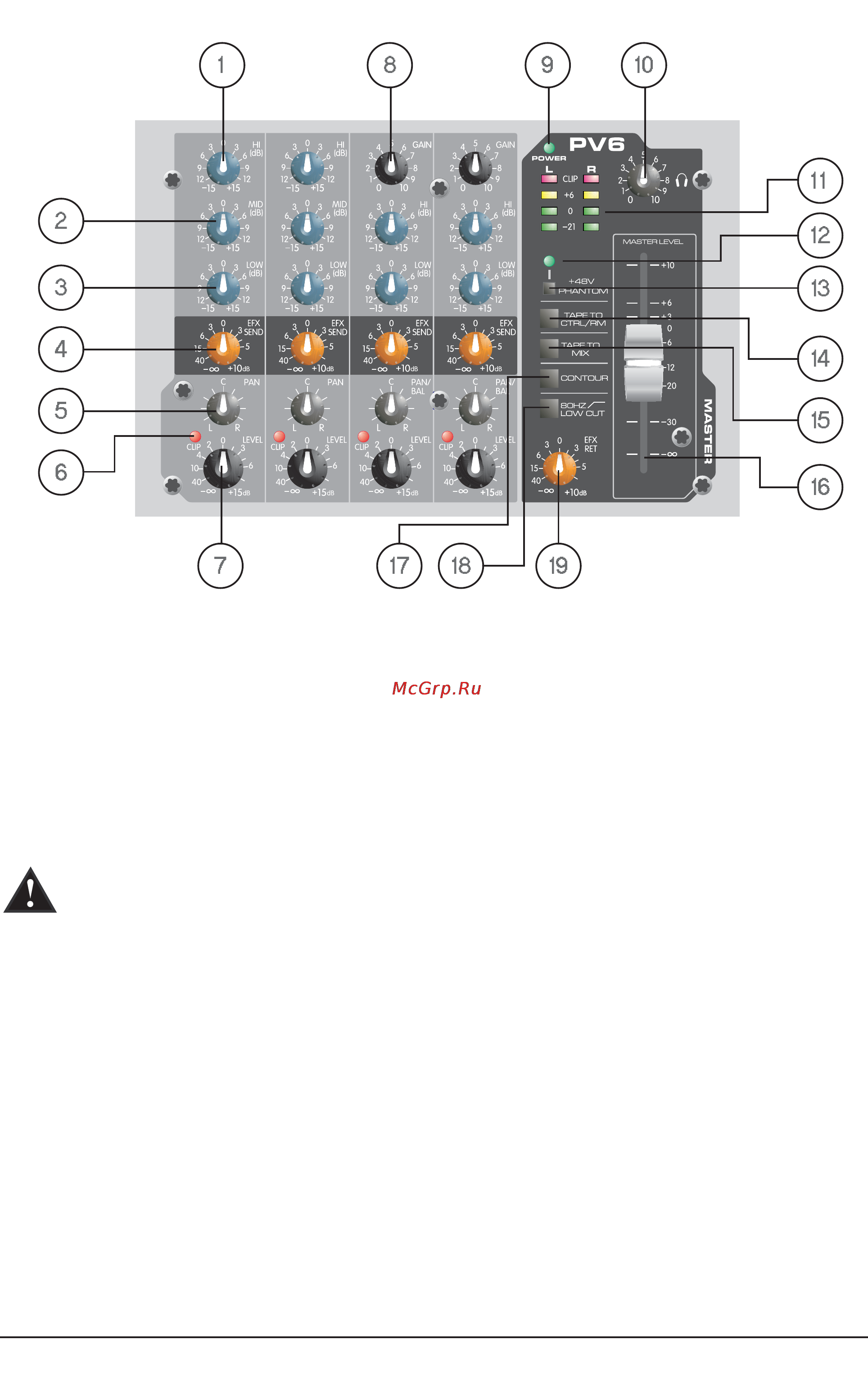

Фронтальная панель Регулятор Hl 1 Регулятор полочного фильтра предназначен для управления уровнем высокочастотного сигнала в пределах 15 дБ Регулятор MID 2 Регулятор фильтра колокольного типа предназначен для управления уровнем среднечастотного сигнала в пределах 15 дБ Регулятор LOW 3 Регулятор полочного фильтра 12 кГц предназначен для управления уровнем низкочастотного сигнала в пределах 15 дБ А Предостережение Чрезмерное усиление низкочастотного сигнала влечет за собой увеличение потребляемой мощности звукоусиливающей системы и может привести к повреждению динамиков Регулятор посыла на эффекты EFX SEND 4 Данный регулятор предназначен для установки уровня сигнала канала посылаемого в микс эффектов Сигнал посыла на эффекты отбирается после регулятора уровня громкости канала 7 и поэтому зависит от его положения Регулятор PAN 5 Позволяет позиционировать сигнал канала в стереофонической картинке общего микса В крайнем левом положении до упора против часовой стрелки сигнал присутствует только в левом канале а в крайнем правом положении до упора по часовой стрелке в правом Индикатор CLIP 6 Индикатор сигнализирует о том что уровень сигнала близок к порогу перегрузки канала Схема индикации запирания канала отслеживает уровни сигналов в нескольких точках тракта исключая тем самым возникновение перегрузки на всем протяжении следования сигнала от входа до выхода канала Индикатор загорается при достижении сигналом уровня 19 dBu В этом случае чувствительность канала или усиление эквалайзера должны быть понижены Загорание индикатора сигнализирует о том что запас динамического диапазона составляет 3 дБ 4 PV6 Руководство пользователя
