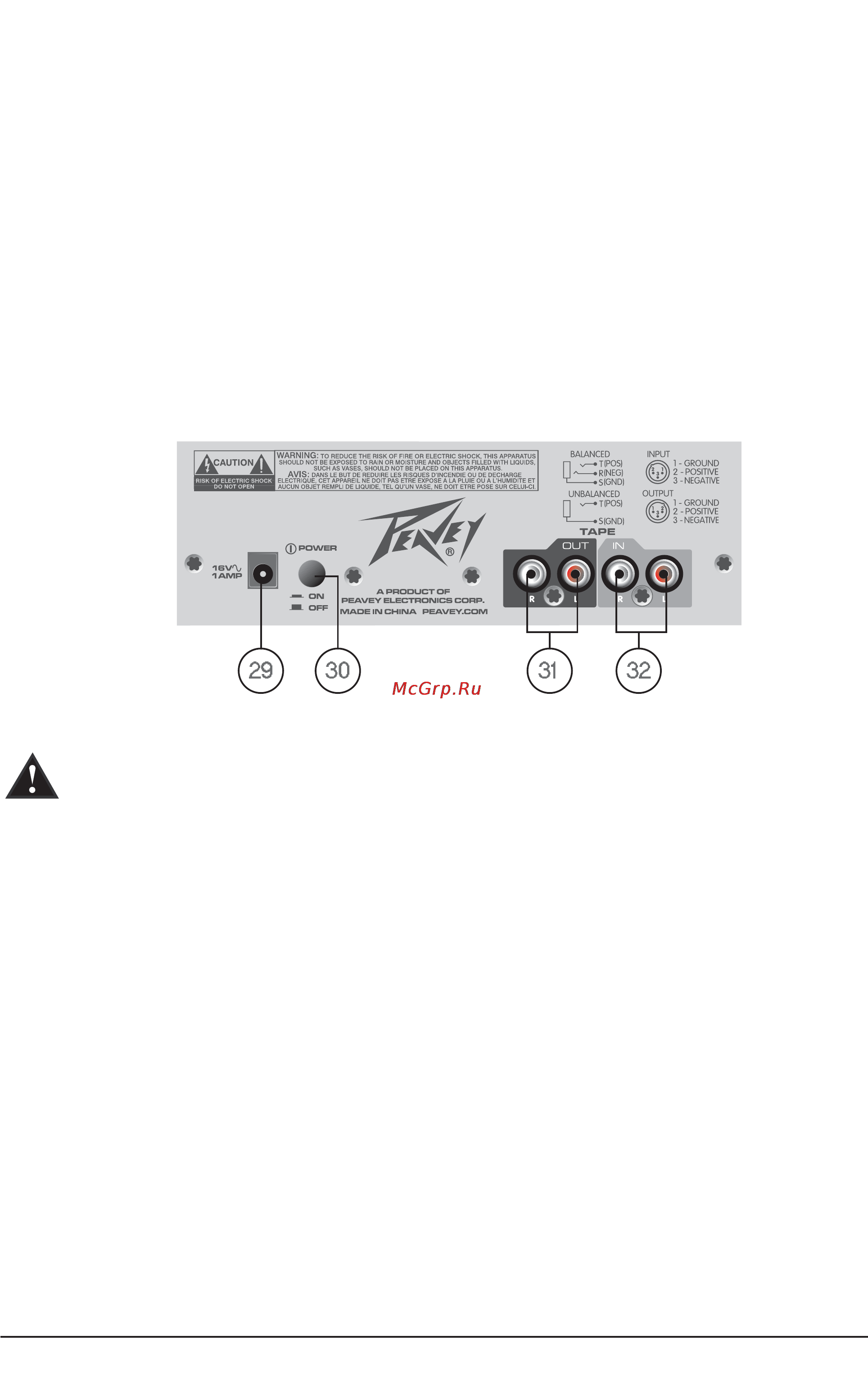

Выход на эффекты EFX SEND 2 5 Выполнен на сбалансированном разъеме 1 4 TRS и предназначен для подключения сбалансированных TRS или несбалансированных TS разъемов Уровень сигнала на этом выходе определяется положениями канальных регуляторов посыла на эффекты Выход на наушники 26 Выполнен на разъеме 1 4 TRS наконечник левый канал кольцо правый канал экран земля В обычном режиме на этот выход поступает микшированный сигнал левого и правого каналов При нажатом переключателе ТАРЕ ТО CTRL RM сигнал магнитофонного входа суммируется с сигналами левого и правого каналов и может быть прослушан в наушниках Основные выходы MAIN OUT L R 27 Выполнены на сбалансированных разъемах 1 4 TRS и предусматривают подключение сбалансированных TRS или несбалансированных TS разъемов Входы возврата эффектов EFX RETURN 28 Входы выполнены на разъемах 1 4 TS L MONO R К данным входам могут подключаться как сбалансированные TRS так и несбалансированные TS разъемы Уровень сигнала поступающего на данный вход устанавливается регулятором EFX RET 19 Разъем для подключения сетевого адаптера 29 А Разъем используется для подключения адаптера который входит в комплект поставки Перед подключением адаптера к сети убедитесь в том что он подключен к микшеру Допускается использование только адаптера обеспечивающего напряжение 16 В 1 А переменного тока Переключатель питания 30 Нажатием данного переключателя осуществляется включение питания микшера Разъемы ТАРЕ 1Ш ОиТ 31 и 32 Входные разъемы предназначены для подключения различных источников сигналов линейных уровней кассетных дек СП звуковых карт компьютеров и так далее Сигналы выходных разъемов уровень которых составляет 4 Ви могут подключаться ко входам записывающих устройств или звуковых карт компьютеров Магнитофонные входы могут использоваться в качестве дополнительных стереофонических входов выбор осуществляется с помощью переключателя ТАРЕ ТО М1Х 15 При необходимости мониторинга выходных сигналов записывающих устройств или звуковых карт магнитофонные входы могут быть использованы без риска возникновения акустической обратной связи PV6 Руководство пользователя 7
