Приложение А

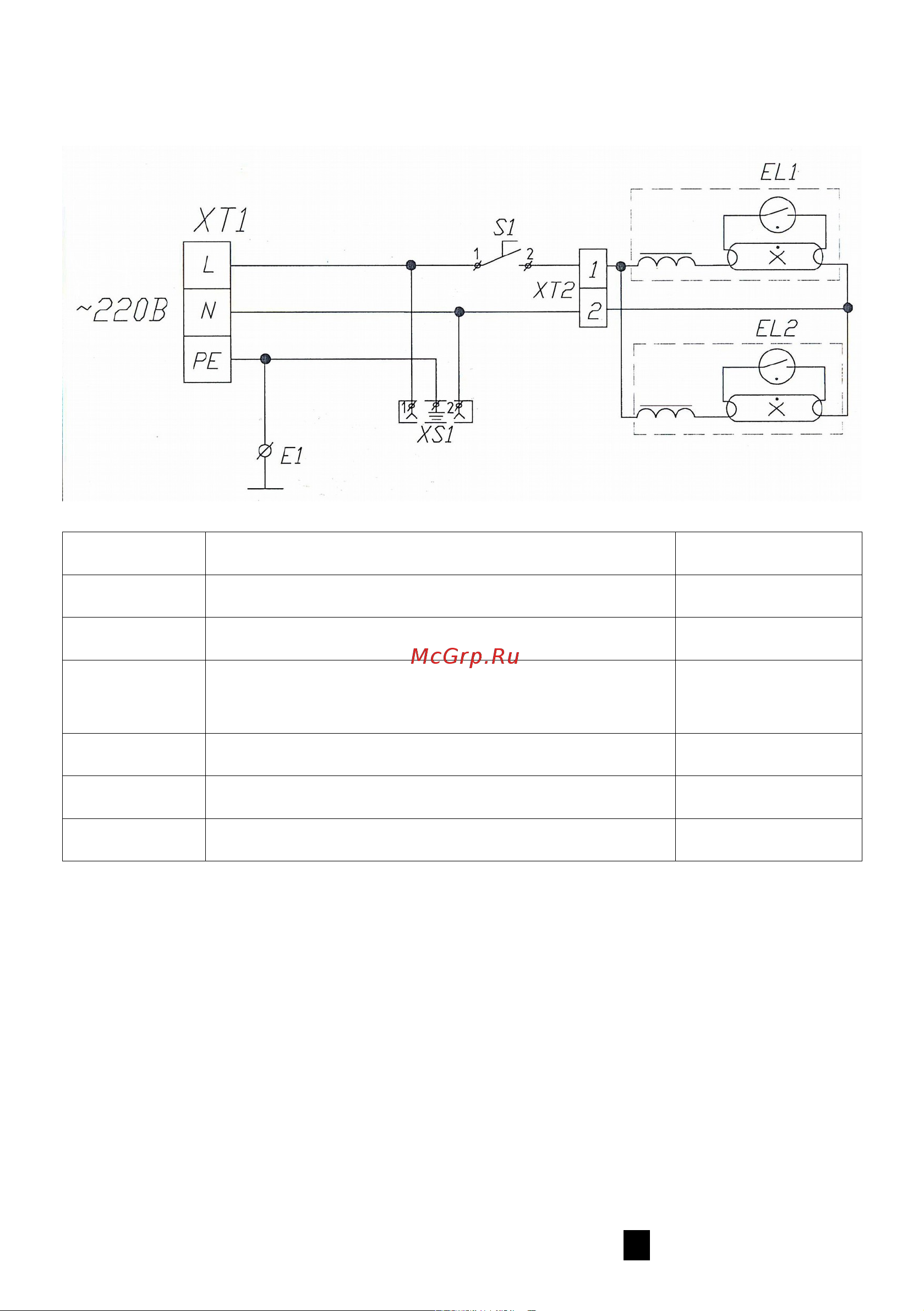

Схема электрическая принципиальная изделия
Поз. Наименование Количество
XT1 Клеммник Wago 862-1503 1
ХТ2 Колодка клеммная 10А 1
ЕL1, EL2 Лампа осветительная (в комплект изде-
лия не входит)
2
XS1 Розетка с крышкой (22009) 1
S1 Выключатель Mimoza (22001) 1
E1 Клемма заземления 1
