1.3 Устройство и работа

1.3.1 Общий вид

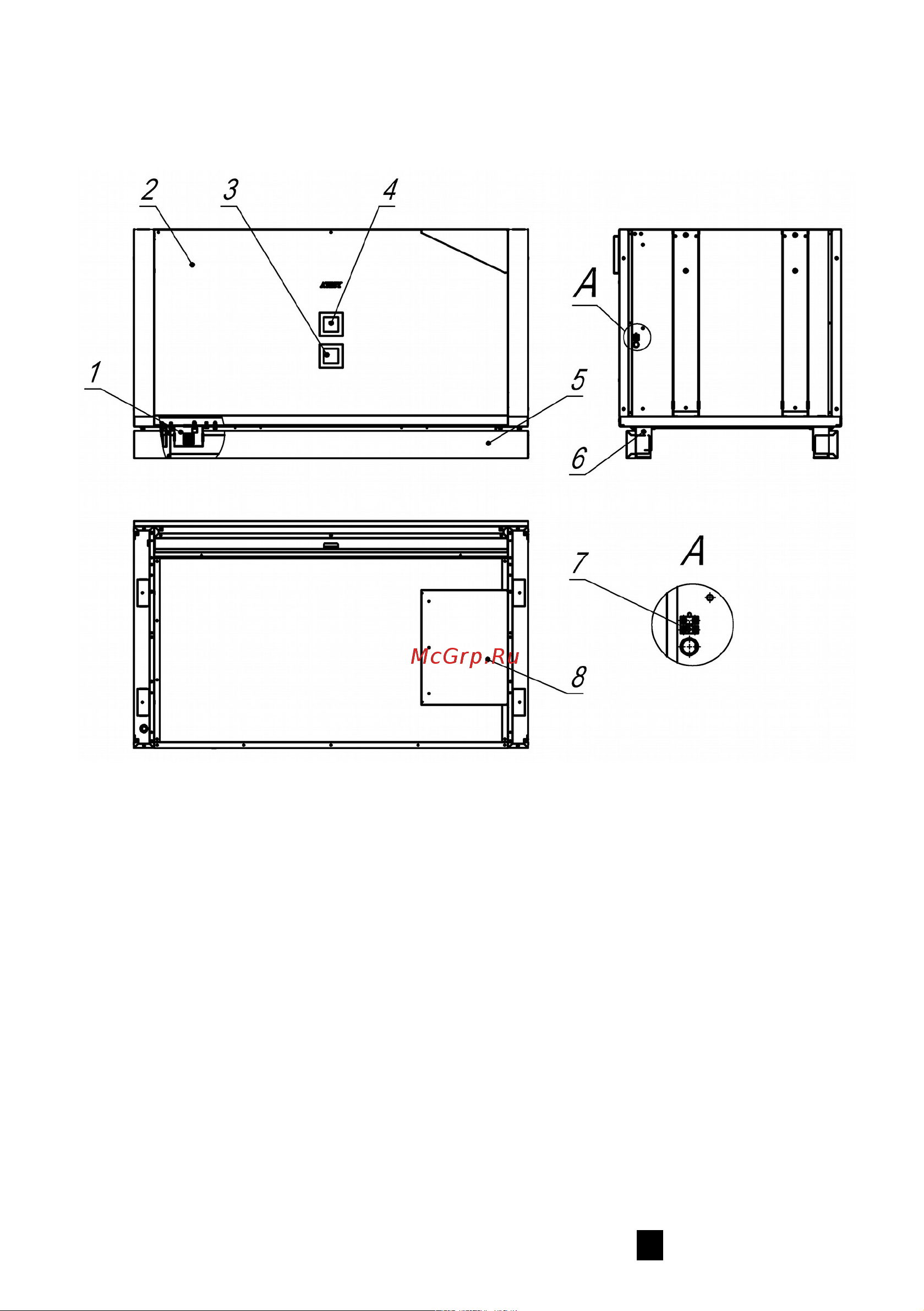

1.3.1.1 Общий вид изделия показан на рисунке 1.

Рисунок 1

1 — Клеммный короб, 2 — Тумба, 3 — Розетка, 4 — Выключатель,

5 — Плинтус, 6 — Опора, 7 — Клеммный блок, 8 - Кронштейн.

1.3.2 Устройство изделия и принцип работы

1.3.2.1 Изделие, см. рисунок 1, представляет собой тумбу 2 уста-

новленную на опоры 6, регулируемые по высоте. На внутренней стен-

ке тумбы 2 установлены розетка 3 и выключатель 4 подсветки фасада.

Низ тумбы 2 с двух сторон прикрывают два плинтуса 5. Внизу тумбы

2 установлен клеммный короб 1 для подключения изделия к электо-

росети. Снаружи на боковой стенке тумбы 2 установлен клеммный

блок 7 для подключения подсветки фасада. Внутри на боковой стенке

тумбы 2 установлен кронштейн 8 для кассового аппарата. Кронштейн 8

может располагаться как слева, так и справа.

ФК.07.000.000-01РЭ изм. 00 5
