Мидл МП 600 ВЕД(Ж)А Ф-1 (200; 1200х120) Циклоп [5/24] Подключение весового индикатора к оборудованию

3.3 Подключение весового индикатора к оборудованию

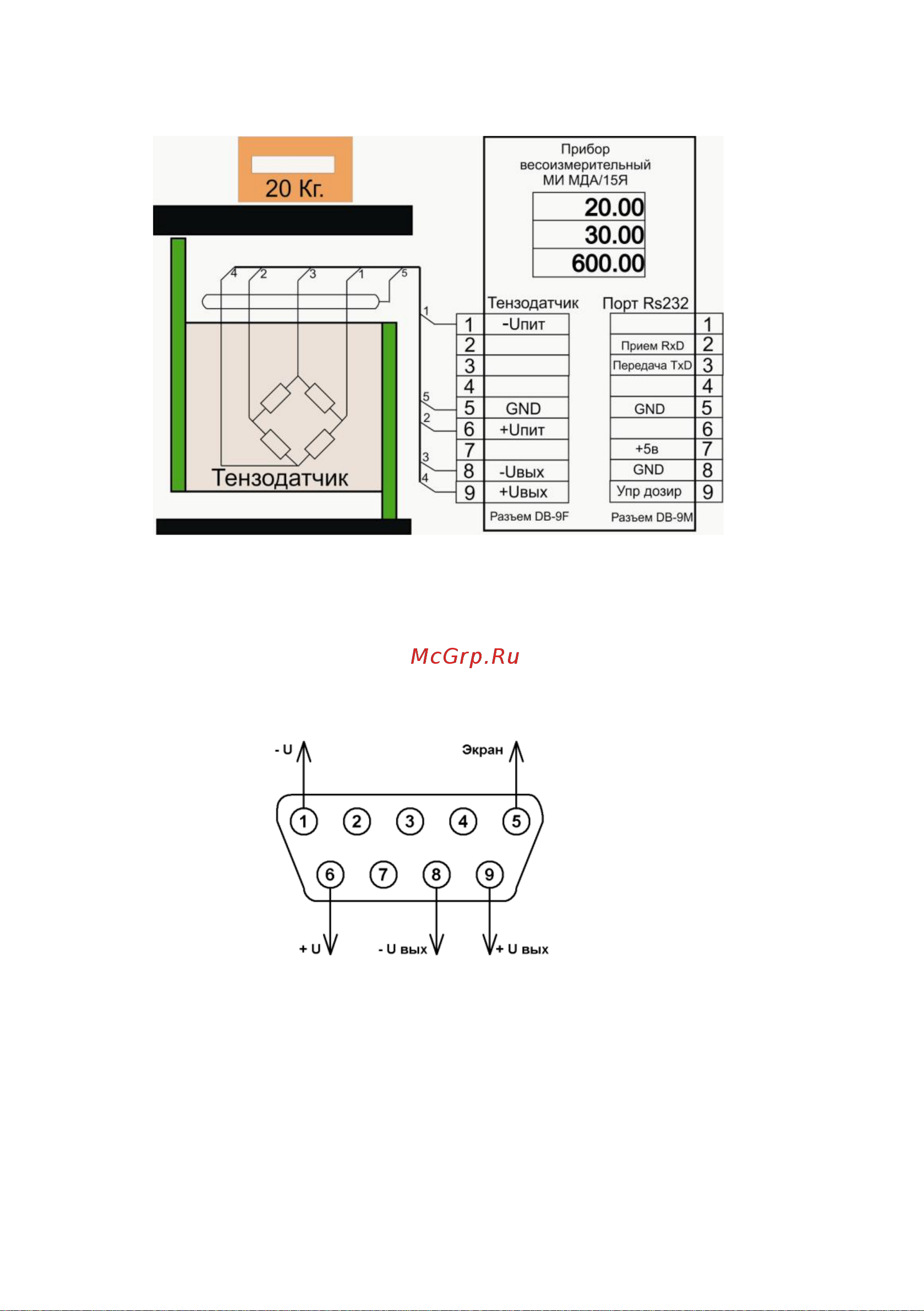

Рисунок 3. Схема соединения прибора с датчиком.

3.3.1 Соединение прибора с тензодатчиком

Соедините датчик с 9-контактным разъѐмом прибора согласно рисунка 4.

Пожалуйста, произведите соединение кабеля с 9-контактным разъѐмом следующим

образом:

Рисунок 4. Коммутация разъема датчика

где + U; - U – напряжение питания датчика;

вых

; -U

вых

– выходные сигналы с датчика;

Экран – заземление (экран кабеля датчика).

Перед подключением датчика отключите электропитание прибора.

После подключения датчика надежно закрепите 9-контактный разъем при помощи двух

крепежных винтов.
