3.3.2 Подключение прибора к внешним устройствам
Разъем интерфейса RS232 приборов МП 60-1000 М(Д)ЖА совмещен с сигналами
управления дозирующим устройством. Номера и наименование контактов разъема
прибора представлены рис. 5.

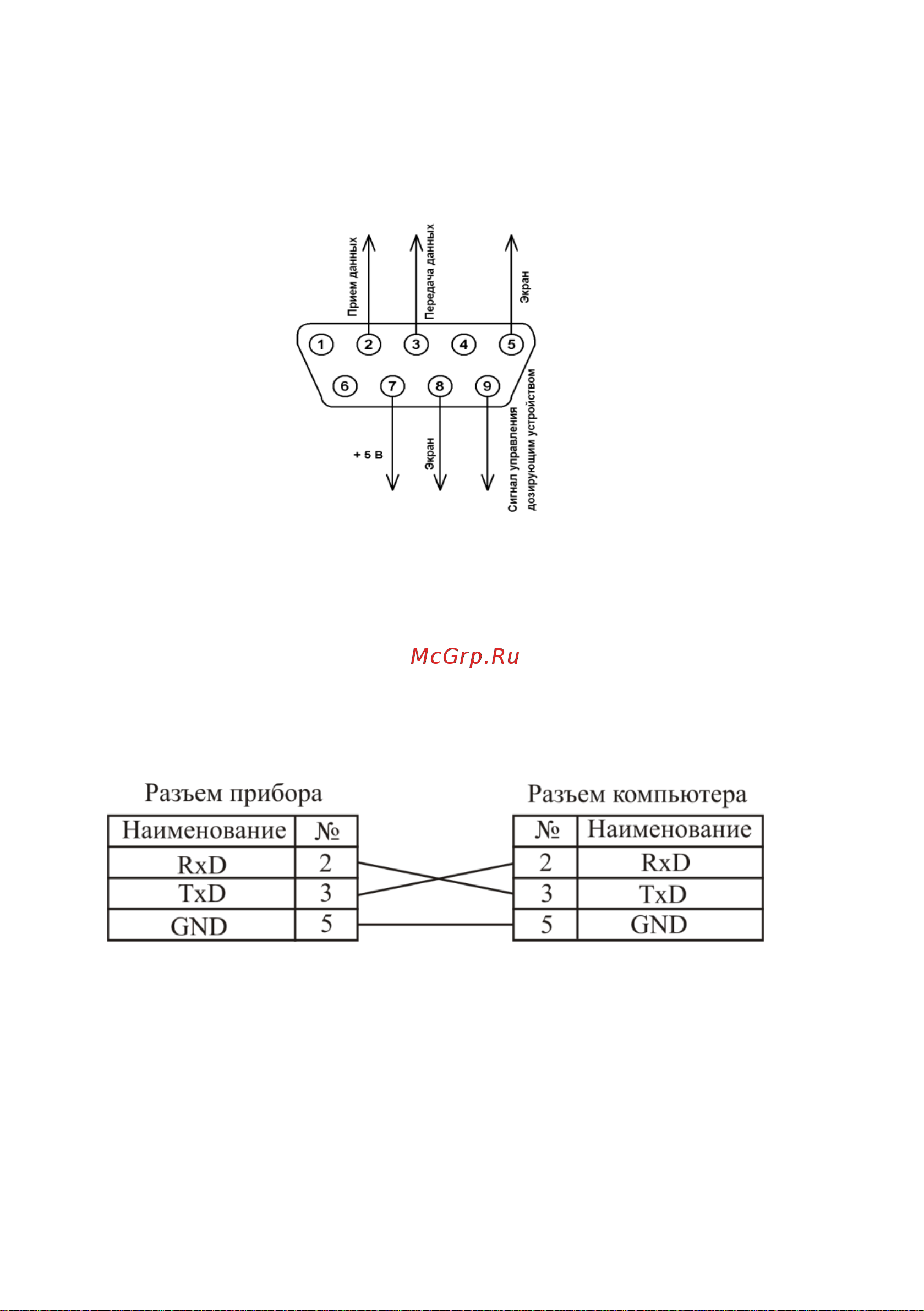

Рисунок 5. Коммутация разъема RS232
Контакт 2- прием данных (RXD).
Контакт 3- передача данных (TXD) .
Контакт 5- экран (GND).
Контакт 7- питание исполняющего устройства. Максимальный ток нагрузки не более 100 мА.
Контакт 9- выходной сигнал управления дозированием (CTRO_O). См. рис.5
Для подключения прибора к периферийному оборудованию следует использовать
нуль-модемный кабель по схеме на рисунке 6.
Рис 6. Схема нуль-модемного кабеля
