3.2.3. Присоединение печи к стальному дымоходу Harvia

Стальной дымоход Harvia с маркировкой CE может быть использован для отвода газообразных продуктов сгорания.

Дымовые трубы дымохода изготовлены из нержавеющей стали; дымоход имеет огнеупорную изоляцию. Дымоход

имеет круглое поперечное сечение. Диаметр дымовой трубы равен 115 мм, а диаметр внешней обшивки - 220 мм.

1. Переставьте заглушку с верхнего соединительного отверстия на заднее.

2. Отогните крепежные пружины заглушки в стороны через верхнее соединительное отверстие, чтобы заглушка

плотно зафиксировалась в отверстии.

3. Присоединение стальную трубу дымохода к верхнему соединительному отверстию в каменке. Убедитесь, что

дымовая труба надежно закреплена на месте. Ознакомьтесь с подробными инструкциями по монтажу сталь-

ного дымохода!

Если вокруг каменки используется защитная обшивка, изоляция дымохода должна начинаться на

уровне верхнего края обшивки или ниже его.

Стену из несгораемого материала, в которую устанавливается каменка, следует поднять до потол-

ка. ВНИМАНИЕ! Это не распространяется на тонкие негорючие стеновые конструкции, допускающие

установку стального дымохода на достаточном удалении от стены (например, стеклянная стена Harvia

Duo). Безопасное расстояние между воспламеняющимися конструкциями и внешней стальной рубашкой дымохода

должно составлять не менее 100 мм.

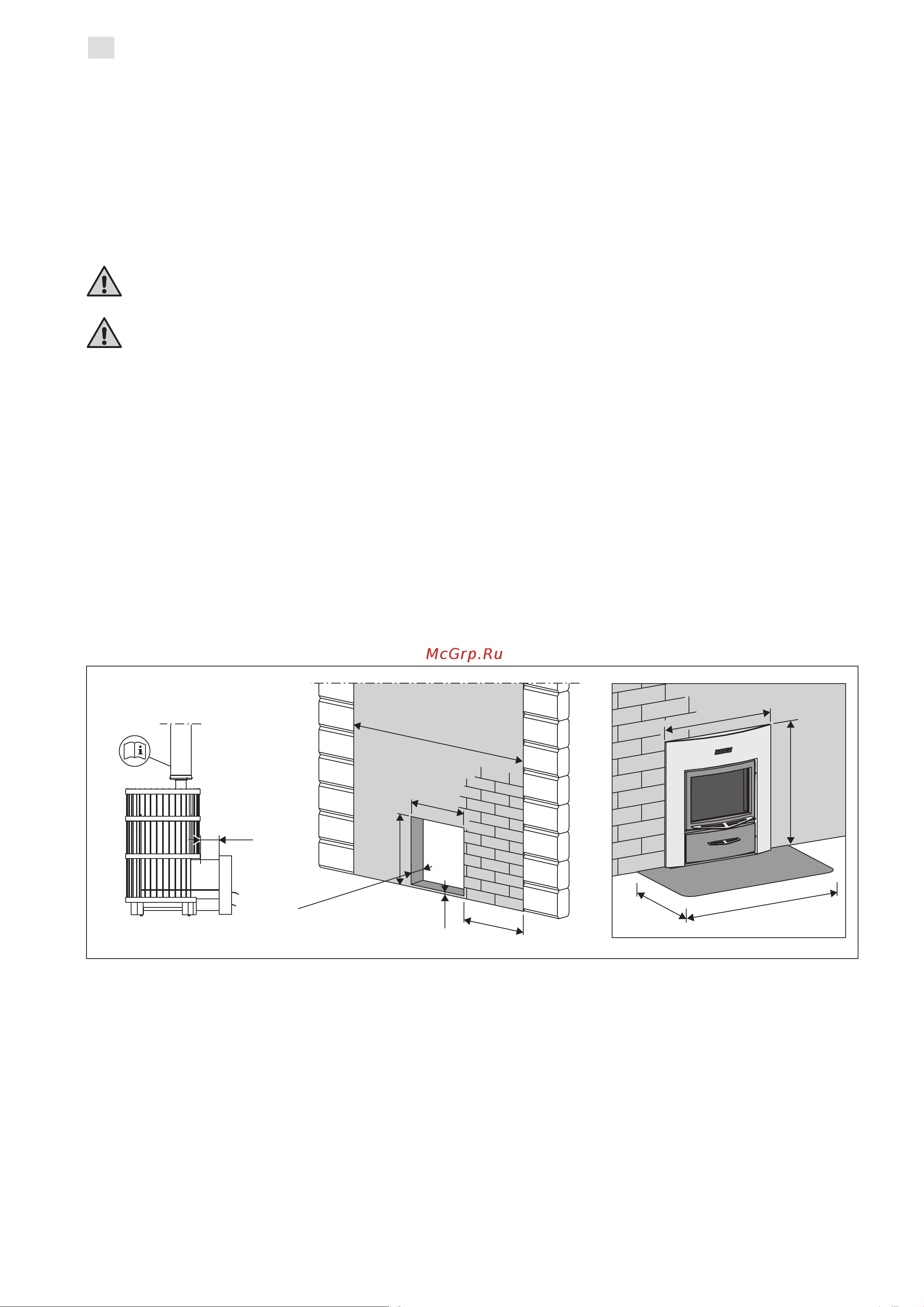

3.2.4. Установка каменки в проем в бетонной или кирпичной стене

Каменка устанавливается в проем бетонной или кирпичной стены. Минимальная ширина проема должна быть

405 мм, а минимальная высота от пола должна составлять 485 мм. Максимальная толщина стены должна быть

120 мм. Рисунок 13.

• Снимите декоративную панель.

• Протолкните топочный тоннель через проем достаточно далеко, чтобы можно было установить декоративную

панель обратно.

• Подайте каменку обратно, чтобы декоративная панель со стороны дверцы прижалась к стене и дверце.

• Если пол перед дверцей каменки сделан из сгораемого материала, установите защиту пола, изготовленную

из несгораемого материала.

Установка каменки со стеклянной стеной Harvia Duo

Каменка устанавливается в соответствии с инструкцией по установке, поставляемой со стеклянной стеной Harvia Duo.

800

450

max. 120

405

485

min. 310

min. 1020

600

560

220-370

~20

Рисунок 12.
