RU ET
11
3. ИНСТРУКЦИЯ ПО УСТАНОВКЕ
3.1. Перед установкой
Перед установкой каменки убедитесь, что
соблюдены все безопасные расстояния. В
пределах установленных безопасных расстояний
вокруг каменки не должно быть электроприборов,
проводов или воспламеняющихся материалов. При
монтаже необходимо учитывать безопасные рас-
стояния дымохода!
• Установку устройства необходимо выполнять в со-
ответствии со всеми местными правилами, вклю-
чая те, которые ссылаются на национальные либо
европейские стандарты.
• Печь не предназначена для установки в дымоход
совместного использования.
• Дополнительную информацию относительно тре-
бований противопожарной безопасности можно
получить в местной противопожарной службе.
3.1.1. Вентиляция помещения сауны
Вентиляция сауны может быть устроена следующим
образом (рисунок 5):
A. Размещение приточного вентиляционного
отверстия. Если используется механическая
вентиляция, поместите вентиляционное отверстие
над каменкой. Если вентиляция естественная,
поместите вентиляционное отверстие под или
рядом с каменкой. Диаметр трубы для притока
воздуха должен быть 50–100 мм.
B. Вытяжное вентиляционное отверстие.
Помещайте вытяжное отверстие рядом с полом
как можно дальше от каменки. Диаметр вытяжной
трубы должен быть в два раза больше диаметра
приточной трубы.
C. Убедитесь, что приточный воздух для компенсации
этого эффекта поступает в достаточном объеме.
3. PAIGALDUSJUHIS
3.1. Enne paigaldamist
Enne kerise paigaldamist veenduge kõigi ohu-
tuskauguste nõudmiste täitmises. Määratud
ohutusvahemaades kerise ümber ei tohi asuda elekt-
riseadmeid, juhtmeid ega tuleohtlikke materjale. Pai-
galdades võta arvesse ka korstna ohutuskaugused!
• Kerise paigaldamisel tuleb järgida kõiki vas-
tavaid kohalikke ja Euroopa Liidus kehtivaid
norme ja standardeid.
• Kerise suitsugaasid tuleb juhtida eraldi lõõri, tei-
se küttekolde poolt kasutatava lõõri kasutamine
ei ole lubatud.
• Tuleohutuseeskirjade kohta saate üksikasjaliku-
mat informatsiooni kohalikelt tuleohutuse eest
vastutavatelt ja keriste paigaldamist reguleeri-
vatelt ametivõimudelt.
3.1.1. Saunaruumi ventilatsioon
Leiliruumi ventilatsioon tuleks korraldada järgnevalt
(joonis 5):
A. Õhu juurdevoolu ava. Mehaanilise õhu välja-
tõmbe kasutamisel paigutage õhu juurdevool
kerise kohale. Gravitatsioon-õhuväljatõmbe ka-
sutamisel paigutage õhu juurdevool kerise alla
või kõrvale. Õhu juurdevoolutoru läbimõõt peab
olema 50–100 mm.
B. Õhu väljatõmbeava. Paigaldage õhu
väljatõmbeava põranda lähedale, kerisest
võimalikult kaugele. Õhu väljatõmbetoru
läbimõõt peaks olema õhu juurdevoolutorust
kaks korda suurem.
C. Kindlustage kompenseerimiseks piisav õhuhulk.

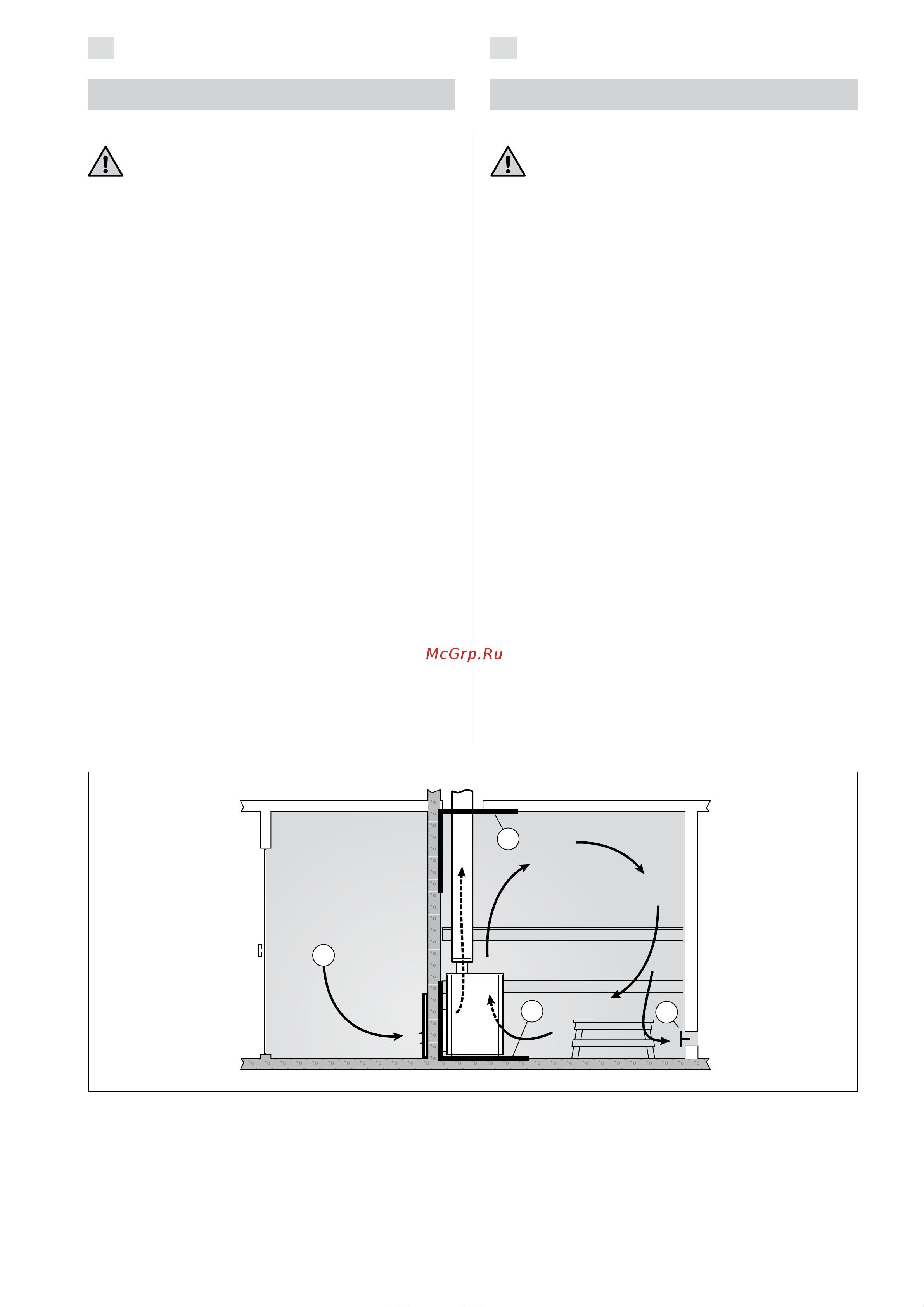

Рисунок 5. Вентиляция помещения сауны
Joonis 5. Saunaruumi ventilatsioon
A
A
A
B
Ø50–100
C
