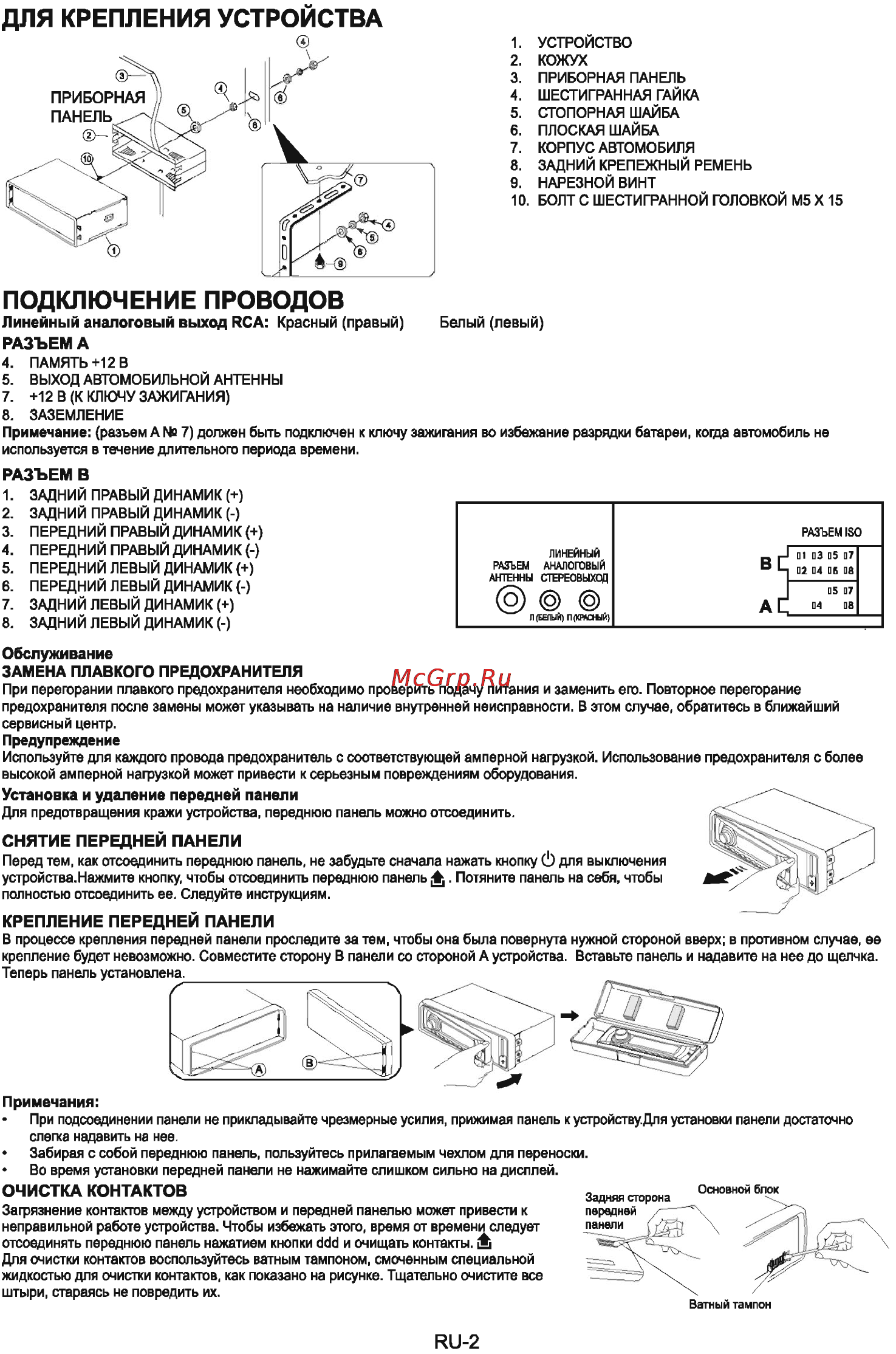

ДЛЯ КРЕПЛЕНИЯ УСТРОЙСТВА 1 УСТРОЙСТВО 2 КОЖУХ 3 ПРИБОРНАЯ ПАНЕЛЬ 4 ШЕСТИГРАННАЯ ГАЙКА 5 СТОПОРНАЯ ШАЙБА 6 ПЛОСКАЯ ШАЙБА 7 КОРПУС АВТОМОБИЛЯ 8 ЗАДНИЙ КРЕПЕЖНЫЙ РЕМЕНЬ 9 НАРЕЗНОЙ ВИНТ 10 БОЛТ С ШЕСТИГРАННОЙ ГОЛОВКОЙ М5 X 15 ПОДКЛЮЧЕНИЕ ПРОВОДОВ Линейный аналоговый выход RCA Красный правый Белый левый РАЗЪЕМ А 4 ПАМЯТЬ 12 В 5 ВЫХОД АВТОМОБИЛЬНОЙ АНТЕННЫ 7 12 В К КЛЮЧУ ЗАЖИГАНИЯ 8 ЗАЗЕМЛЕНИЕ Примечание разъем А No 7 должен быть подключен к ключу зажигания во избежание разрядки батареи когда автомобиль не используется в течение длительного периода времени РАЗЪЕМ В 1 ЗАДНИЙ ПРАВЫЙ ДИНАМИК 2 ЗАДНИЙ ПРАВЫЙ ДИНАМИК 3 ПЕРЕДНИЙ ПРАВЫЙ ДИНАМИК РАЗЪЕМ ISO 4 ПЕРЕДНИЙ ПРАВЫЙ ДИНАМИК 5 ПЕРЕДНИЙ ЛЕВЫЙ ДИНАМИК 6 ПЕРЕДНИЙ ЛЕВЫЙ ДИНАМИК 7 ЗАДНИЙ ЛЕВЫЙ ДИНАМИК ЛИНЕЙНЫЙ РАЗЪЕМ АНАЛОГОВЫЙ АНТЕННЫ СТЕРЕОВЫХОД _ 1 01 ПЗ 05 07 Ц 02 04 ОБ Об 05 07 Д Ц 04 0В Л БЕЛЫЙ П КРЮБ1Й 8 ЗАДНИЙ ЛЕВЫЙ ДИНАМИК Обслуживание ЗАМЕНА ПЛАВКОГО ПРЕДОХРАНИТЕЛЯ При перегорании плавкого предохранителя необходимо проверить подачу питания и заменить его Повторное перегорание предохранителя после замены может указывать на наличие внутренней неисправности В этом случае обратитесь в ближайший сервисный центр Предупреждение Используйте для каждого провода предохранитель с соответствующей амперной нагрузкой Использование предохранителя с более высокой амперной нагрузкой может привести к серьезным повреждениям оборудования Установка и удаление передней панели Для предотвращения кражи устройства переднюю панель можно отсоединить СНЯТИЕ ПЕРЕДНЕЙ ПАНЕЛИ Й 1 Перед тем как отсоединить переднюю панель не забудьте сначала нажать кнопку для выключения устройства Нажмите кнопку чтобы отсоединить переднюю панель Д Потяните панель на себя чтобы полностью отсоединить ее Следуйте инструкциям Р КРЕПЛЕНИЕ ПЕРЕДНЕЙ ПАНЕЛИ В процессе крепления передней панели проследите за тем чтобы она была повернута нужной стороной вверх в противном случае ее крепление будет невозможно Совместите сторону В панели со стороной А устройства Вставьте панель и надавите на нее до щелчка Примечания При подсоединении панели не прикладывайте чрезмерные усилия прижимая панель к устройству Для установки панели достаточно слегка надавить на нее Забирая с собой переднюю панель пользуйтесь прилагаемым чехлом для переноски Во время установки передней панели не нажимайте слишком сильно на дисплей ОЧИСТКА КОНТАКТОВ Загрязнение контактов между устройством и передней панелью может привести к неправильной работе устройства Чтобы избежать этого время от времени следует отсоединять переднюю панель нажатием кнопки ЬЬЬ и очищать контакты 4 Для очистки контактов воспользуйтесь ватным тампоном смоченным специальной жидкостью для очистки контактов как показано на рисунке Тщательно очистите все штыри стараясь не повредить их _ Задняя сторона передней панели Основной блок Ватный тампон RU 2
