18
V.MAM.0818.YD

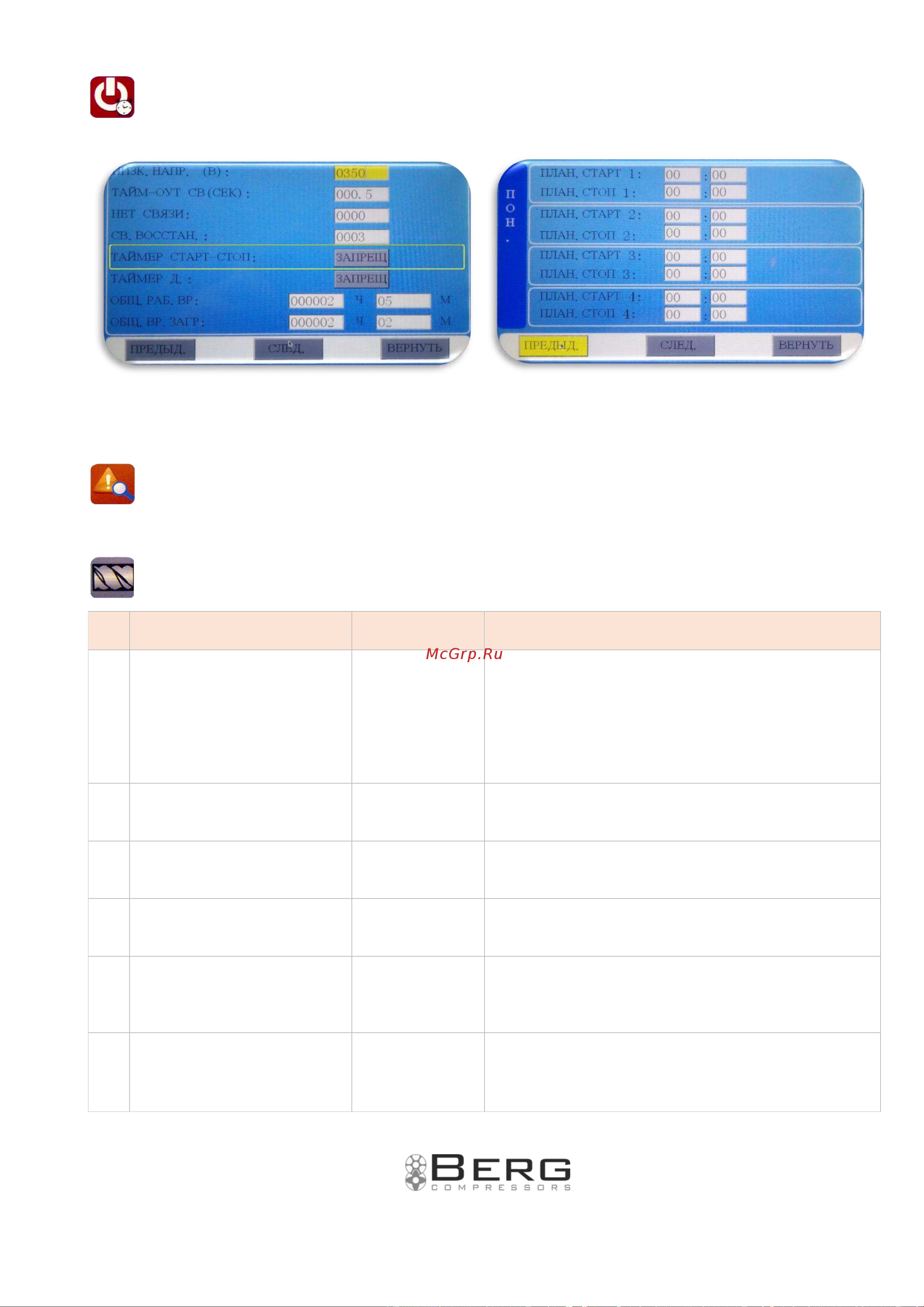

1.13. График включения-выключения
График включения-выключения используется для настройки графика включения-выключения на
неделю, максимальное число эпизодов в день – 4. Для доступа к графикам включения-выключения
необходимо «РАЗРЕШИТЬ» данную функцию в «Рабочих параметрах»; параметр «ТАЙМЕР СТАРТ-СТОП».
При установке значений 00:00, соответствующая функция не работает.
1.14. Запись истории ошибок
Запись истории ошибок ведется с целью обнаружения и исправления неисправностей. Максимальное
число записей – 100.
1.15. Частота двигателя
ЧАСТ. Двигателя используется для установки параметров частоты двигателя. Для просмотра и изменения
параметров частоты двигателя необходим пароль. Основные функции указаны ниже.
№
ПАРАМЕТР МЕНЮ
ЗАВ. ЗНАЧЕНИЕ
ФУНКЦИЯ
1
Д.ЧАСТ.ДВ.(МПА):
00.70
Устанавливает Д.ВОЗД. в режиме ЧАСТ. Для
поддержания стабильной работы. Когда значение
давления колеблется от этого значения, контроллер
будет подбирать рабочую частоту инвертора, чтобы
вернуть давление к этому значению (Эти данные
доступны только в режиме ДВ.ЧАСТ. или ДВ./ВЕНТ
ЧАСТ.)
2
НАЧ.ИНТЕГР.ДВ.:
1000
Ограничивает PID подсчет в случае, когда частота
повышается слишком быстро вследствие резкого
увеличения скорости двигателя
3
КОЭФФ.СНИЖ.СКОР.ДВ:
1000
Ограничивает PID подсчет в случае, когда частота
повышается слишком медленно вследствие резкого
снижения скорости двигателя
4
МОЩ.ГЛ.ДВ.(КВТ):
022.0
Установите МОЩ. ДВ. с целью подсчета реальной
мощности в режиме ЧАСТ. (Эти данные доступны только
в режиме ДВ.ЧАСТ. или ДВ./ВЕНТ ЧАСТ.)
5
СКОР.ГЛ.ДВ(RPM):
1500
Установите СКОР.ДВ. на 50ГЕРЦ с целью подсчета
реальной скорости в режиме ЧАСТ. (Эти данные
доступны только в режиме ДВ.ЧАСТ. или ДВ./ВЕНТ
ЧАСТ.)
6
ИНИЦ.ИНТЕГР.ДВ.:
0080
При обнаружении Д.ВОЗД. <（ПЛАН.PID Д. –ИНТЕГР.
ДИАП.） или обнаружении Д.ВОЗД. >（ПЛАН.PID Д. +
ИНТЕГР.ДИАП., интегральный подсчет базируется на
этих данных
