1.21. Механический монтаж и установка контроллера

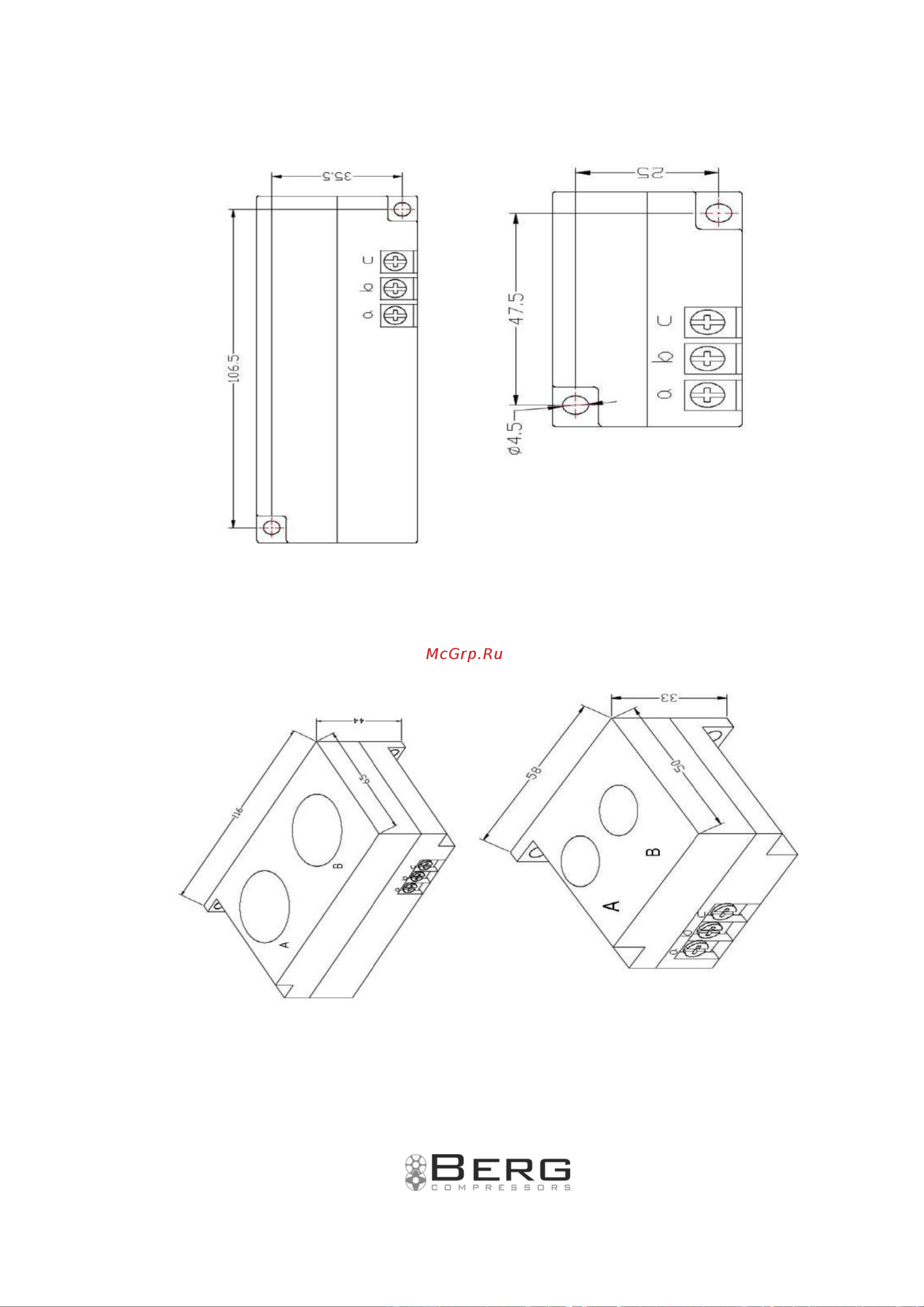

CT следует устанавливать в месте, где возможно измерить ток кабеля двигателя, таким образом,
контроллер может быть установлен в соответствии с указаниями на табличке двигателя и в месте, подходящим
для его размеров, которые указаны ниже:
