КОМПРЕССОРЫ DALI

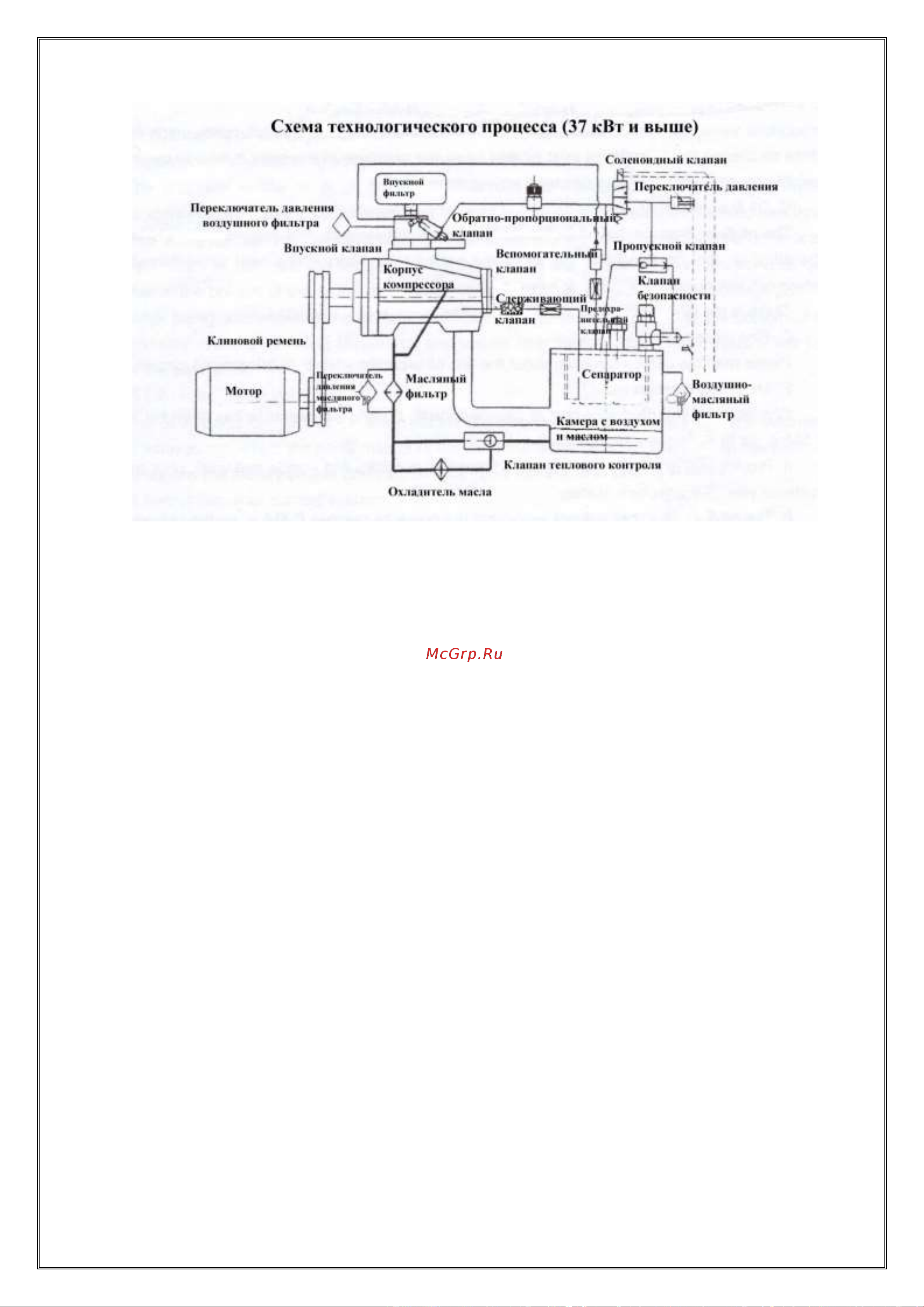

Раздел второй: Особенности работы узлов компрессора.

После фильтрации воздушным фильтром воздух поступает в камеру сжатия (винтовой блок) через

всасывающий клапан и смешивается со смазочным веществом.

После сжатия данная смесь отправляется в специальную емкость с воздухом и маслом (резервуар

маслоотделителя), в которой происходит отделение основного количества масла из смеси, а затем

последующее разделение смазки и воздуха в маслосепараторе. В конце процесса, очищенный сжатый воздух

поступает в систему управления через клапан минимального давления и охладитель.

1. Составные элементы винтового компрессора.

А. Впускной воздушный фильтр.

Тип фильтра: сухой бумажный, размер ячеек составляет 10 μm. Его основное предназначение –

собирать пыль из воздуха, чтобы избежать преждевременного износа винтовой пары и загрязнения

масляного фильтра и маслосепаратора.

В. Впускной клапан.

Впускной клапан, это самый важный компонент системы. Он может управлять производительностью,

контролируя количество воздуха в компрессоре. Клапан состоит из всасывающего клапана, насадки,

выпускного отверстия, седла и т.д. В зависимости от давления воздуха в системе, при помощи соленоидного

(электромагнитного) клапана и обратно- пропорционального клапана будет осуществляться управление

всасывающим клапаном (возможны состояния: полностью открытый, приоткрытый и закрытый), для того

чтобы можно было изменить количество входящего воздуха и сохранить устойчивое давление в системе

бесступенчатым способом.

С. Воздушно-масляная емкость (резервуар сепаратора).

Данная емкость выполняет две функции. Одна из них – это отделение масла из смеси; после того как

сжатый воздух и масло поступают в данную емкость, данная масса завихряется, и большее количество масла

отделяется от воздуха; другая – накопление смазочного вещества (масла), тем самым предотвращая унос
