43
Цена ВК15E-8-500BC
Приложение Г
Руководство пользователя контроллера AirMaster S1
1 Технические характеристики
Многофункциональный промышленный электронный блок управления (контроллер AirMaster S1) со-
ответствует стандартам МЭК и предназначен для управления воздушными винтовыми компрессорами. Кон-
троллер выполнен в корпусе со степенью защиты IP65 для фронтальной панели и IP20 для остальных панелей.
Питание контроллера осуществляется от сети (19,2…28,8)VAC частотой (50…60)Hz, максимальный потреб-
ляемый ток – 1А. Температура эксплуатации от 0 до +55ºС при относительной влажности до 90% (без кон-
денсации), температура хранения от -25 до +75ºС.
Отображение информации осуществляется с помощью жидкокристаллического дисплея с подсветкой.
На передней панели расположены красный и зеленый светодиодные индикаторы, кнопки управления
контроллером. Коммутация входных и выходных сигналов осуществляется через следующие разъемы, рас-
положенные на задней панели контроллера: X01 – питание контроллера 24VAC; Х02 - два программируемых
релейных выхода; Х03 – релейные выходы, предназначенные для коммутации переменного тока до 8А актив-
ной нагрузки напряжением 250VAC: R1 - линейный контактор, R2 – контактор «звезда», R3 – контактор «тре-
угольник», R4 – контактор «загрузка – холостой ход»; Х04 - цифровые входы для контроля функций: С1 –
аварийная остановка; С2 – перегрузка вентилятора; С3 - контроль воздушного фильтра (для компрессорных
установок с осушителем – контроль работы осушителя); С4 – контроль чередования и наличия фаз; С5,С6,С7
– дистанционное управление; С8 – перегрузка двигателя (для компрессорных установок с частотным преоб-
разователем - ошибка частотного преобразователя); Х05 - аналоговые входы: для подключения датчика кон-
троля температуры масляно-воздушной смеси на выходе винтового блока в диапазоне от –10 до +130°C с
разрешающей способностью 1°C и точностью ± 1°C; датчика контроля давления сжатого воздуха в пневмо-
сети потребителя в диапазоне от 0 до 16Бар с разрешением 0,1Бар и точностью ± 0,1Бар; Х06 - аналоговый
выход – токовый сигнал 4…20 мА, предназначенный для управления частотным преобразователем; Х07 –
порт RS485 для подключения в систему ДУ Metacentre.
2 Интерфейс пользователя
2.1 Клавиатура
Малая клавиатура контроллера состоит из семи кнопок:
Символ
Название кнопок
Функции
I
ПУСК
Пуск компрессорной установки
0
СТОП
Выключение установки
//
СБРОС
Сброс ошибки

ВВОД
Подтверждение выбора или изменения показателей
▼
МИНУС / ВНИЗ
Перемещение вниз, уменьшение показателей
▲
ПЛЮС / ВВЕРХ
Перемещение вверх, увеличение показателей
C
ВЫХОД
Переход на предыдущий уровень
2.2 Дисплей

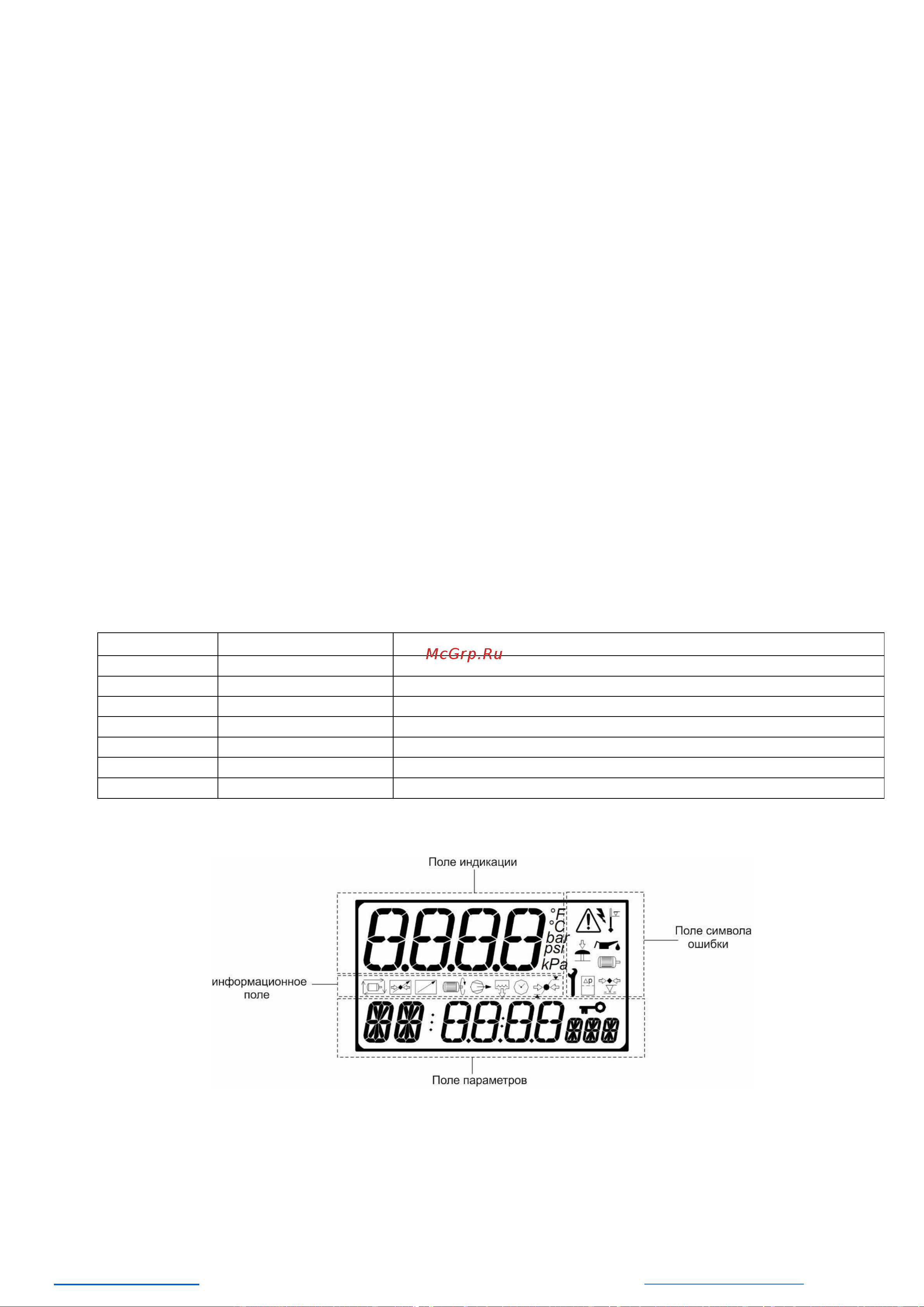

Дисплей делится на 4 зоны (рис.1).
Рис. 1. Дисплей контроллера
«Поле индикации» - четырехзначный цифровой 7-ми сегментный код, используется для постоянного
отображения давления воздуха в сети в нормальном рабочем режиме или номер страницы меню в режиме
программирования.
«Поле символа ошибки» - при помощи символов отображаются общие характерные неисправности;
«Информационное поле» - при помощи символов отображает состояние компрессора.
