40
Цена ВК5Т-15-270Д
Приложение А
Габаритные и присоединительные размеры
компрессорных установок ВК5Т; ВК7Т; ВК10Т
1
– забор воздуха;
2
– выброс теплого воздуха;
3
– кабель сетевой;
4
– болт заземления;
5
– выход сжатого воздуха.
Примечание: * Размеры для справок.

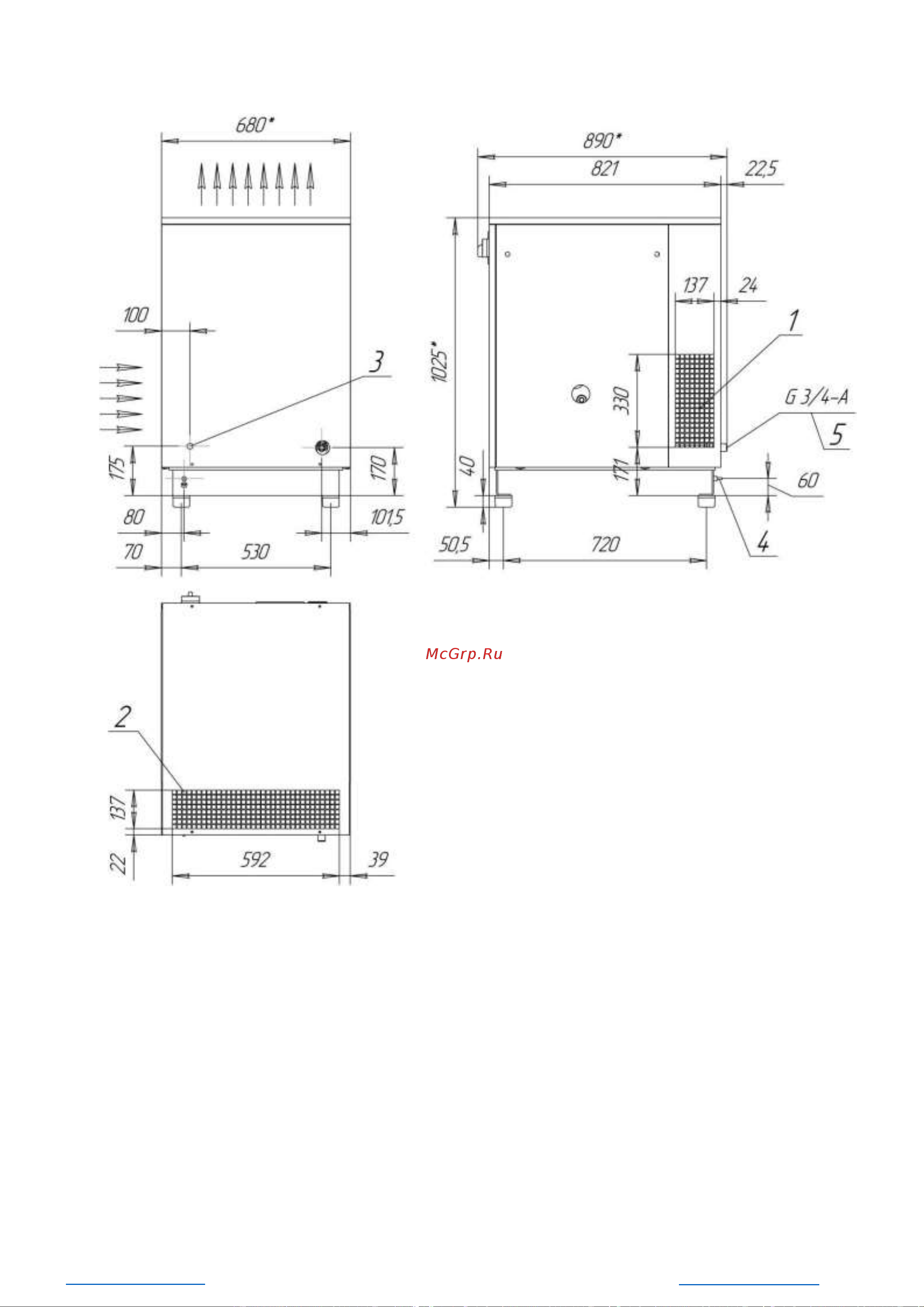

Рисунок А.1 – Присоединительные и установочные размеры
компрессорной установки ВК5Т-…, ВК7Т-…, ВК10Т-
…
