Приложение В

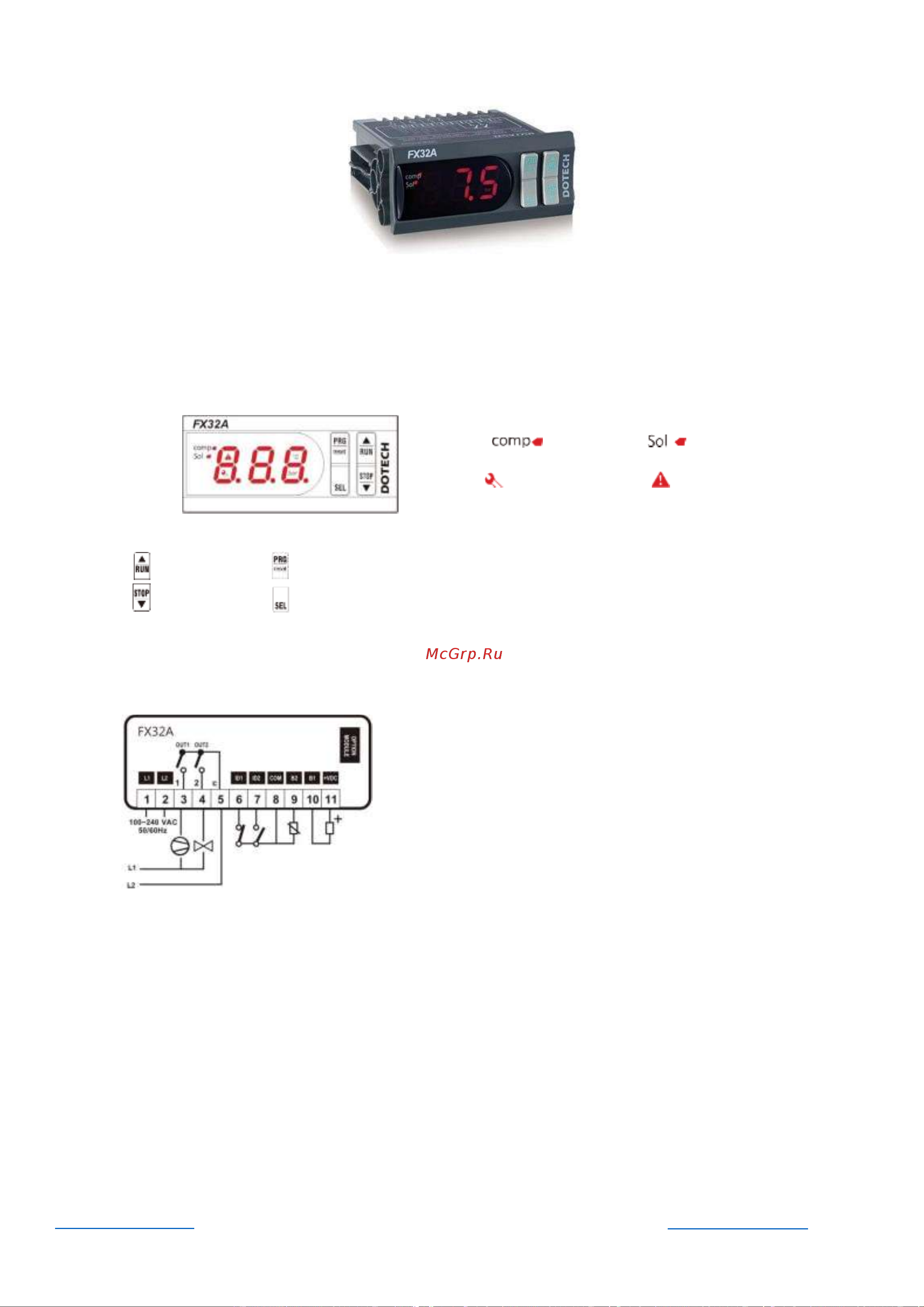

Руководство пользователя контроллера DOTECH FX32A

1 Технические характеристики

Многофункциональный промышленный электронный блок управления (контроллер DOTECH FX32) соответ-

ствует стандартам МЭК и предназначен для управления воздушными винтовыми компрессорами. Температура экс-

плуатации от 0 до +50°С при относительной влажности до 90% (без конденсации), температура хранения от -20 до

+60°С. Коммутация входных и выходных сигналов осуществляется через контактный разъем. Питание контроллера

(клеммы 1,2) осуществляется от сети 100…240VAС частотой 50…60 Гц, максимальный потребляемый ток 20 мА.

Отображение информации осуществляется с помощью трех цифровых индикаторов и дополнительных символов

состояния компрессорной установки.

Символы состояния компрессорной установки:

- холостой ход,

- загрузка

Вспомогательные символы:

- необходимость ТО,

- сигнал аварии.

Управление контроллером осуществляется функциональными кнопками:

ПУСК/ ВВЕРХ -программирование /сброс

СТОП/ ВНИЗ - выбор

В контроллере предусмотрена долговременная память для хранения оперативных данных: времени наработки, значе-

ний счетчиков и состояний системы. Коммутация входных и выходных сигналов осуществляется через зажимные со-

единения, расположенные на задней панели контроллера.

1,2 – питание контроллера 110…240VAC, 50/60Hz;

(OUT1) - релейный выход для управления: линейным контак-

тором(до 10А нагрузки 250VAC);

(OUT2) - релейный выход для управления; электромагнитным

клапаном загрузки (до 10А нагрузки 250VAC);

- питание релейных выходов;

(ID1) – цифровой вход состояния компрессора;

(ID2) – цифровой вход дистанционного управления;

8 (СOM) - питание входов;

(В2) - подключение датчика температуры;

(В1), 11(+VDC) - подключение датчика давления.
