Устройство и порядок работы
7.1
Устройство
Компрессор (рисунок 3) состоит из следующих основных сборочных единиц и
деталей: блока компрессорного 1, электродвигателя 2, шкива 3, приводных
ременей 4, ресивера 5, защитного ограждения 6, маностата 7, манометра 8,
предохранительного клапана 9, воздухопровода 10, обратного клапана 11,
крана 12, платформы 13, виброопор 14, охладителя 16, пульта управления
(для СБ4-500.F75 (S/D))

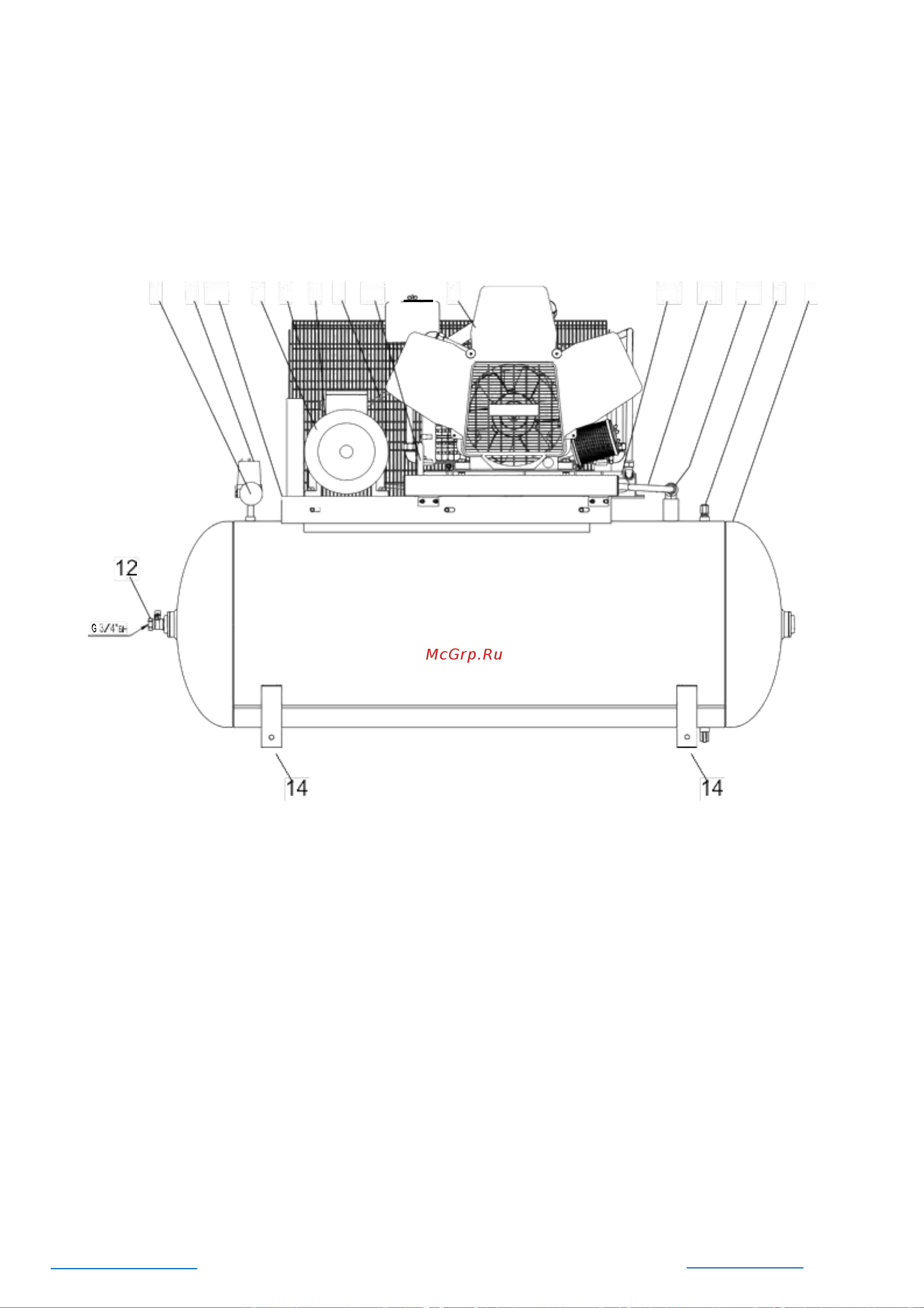

Рисунок 3
1
– Блок компрессорный предназначен для повышения давления воздуха
выше атмосферного. В компрессоре применен безмасляный компрессорный
блок модели F110P-14.JGB, трехцилиндровый, двухступенчатый, с воздушным
охлаждением. Более подробное описание компрессорного блока, а также
требования по его обслуживанию смотри инструкцию по эксплуатации блока
компрессорного.
2
– Электродвигатель предназначен для привода блока компрессорного.
5
– Ресивер служит для сбора сжатого воздуха, устранения пульсации давле-
ния, отделения конденсата; является корпусом, на котором смонтированы
узлы и детали компрессора. Для снижения коррозии и уменьшения наличия в
сжатом воздухе окиси железа ресивер имеет внутреннее полимерное покры-
тие.
6
– Защитное ограждение предохраняет от случайного прикосновения к дви-
жущимся частям привода компрессора.
