СБ4-500.F75 900

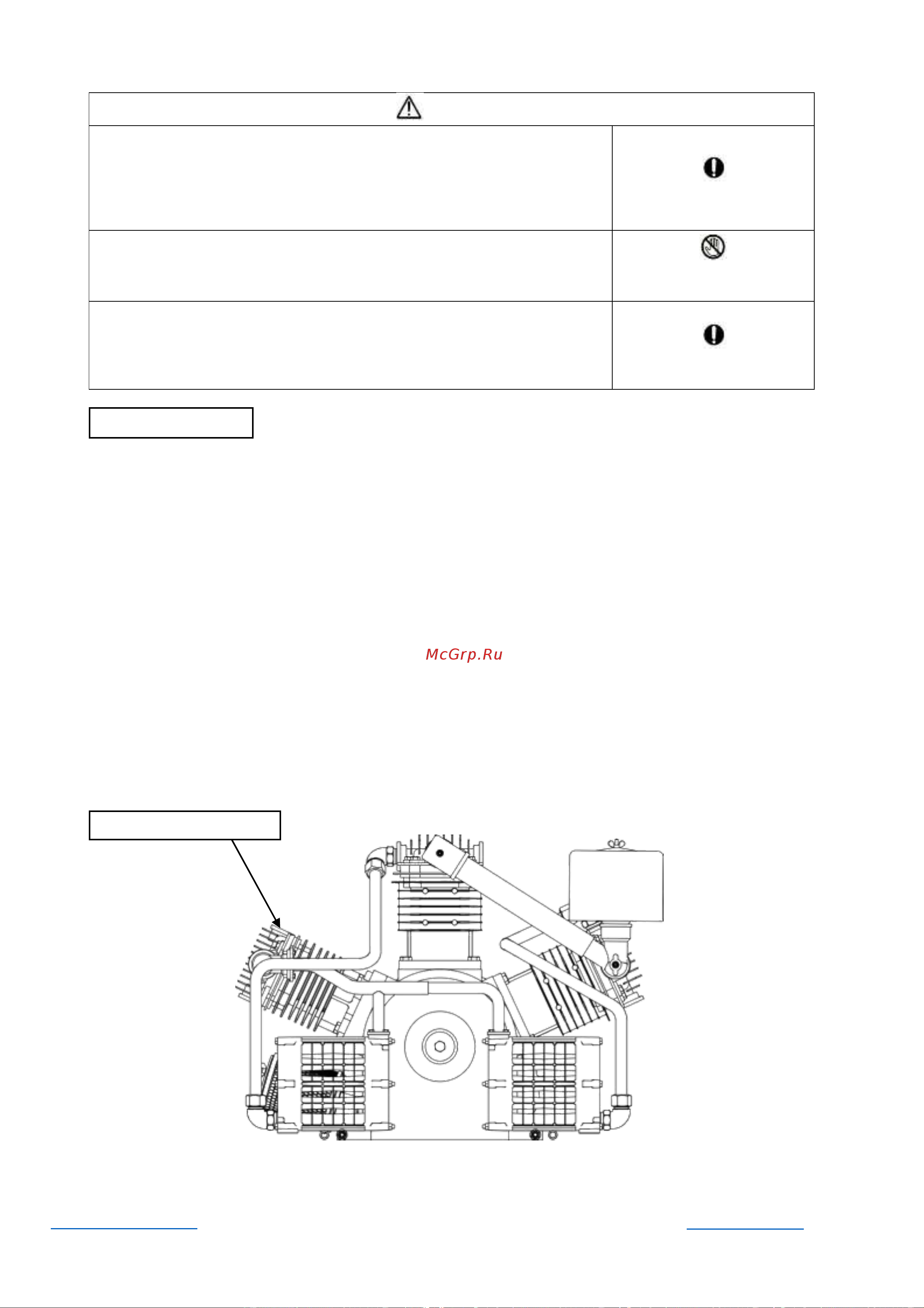

Обратите внимание
Выпускное отверстие
13.6
Выходной воздуховод
ВНИМАНИЕ
Важность подбора подходящего размера воздуховода
Все воздуховоды, идущие от выпускного клапана, должны иметь подходящий раз-
мер, соответствующий размеру воздушного фильтра. Подходящими являются возду-
ховоды с внутренним диаметром 16 мм или больше. Если диаметр воздуховода
слишком мал, это приводит в избыточной компрессии, снижению производительно-
сти и возникновению неисправностей.
Размер воздуховода
Соприкосновения воздуховодов
Все воздуховоды, выходящие из воздушного компрессора, не должны соприкасаться
с другими элементами. В противном случае это вызывает избыточную вибрацию и
приводит к возникновению неисправностей.
Соприкосновения воздухо-
водов
Обратный приток жидкости
При охлаждении горячего сжатого воздуха происходит слив жидкости. При присо-
единении воздуховодов убедитесь, что сливаемая жидкость не попадает обратно в
воздушный компрессор. В противном случае это вызывает посторонний шум, сниже-
ние производительности и возникновение неисправностей.
Обратный приток жидкости
1.
Мы рекомендуем использовать воздуховоды, имеющие внутренний диаметр 16 мм или больше. Меньший
диаметр воздуховодов приведет к избыточной компрессии, снижению производительности и возникнове-
нию неисправностей.
2.
Воздуховоды не должны соприкасаться с остальными элементами воздушного компрессора, поскольку это
приводит к избыточной вибрации и возникновению неисправностей.
3.
Расположить воздуховоды таким образом, чтобы сточная жидкость не имела обратного притока. Это при-
водит к возникновению постороннего шума и неисправностей.
4.
Если по какой-либо причине в процессе эксплуатации изменяется положение и расстояние между выпуск-
ным отверстием основания компрессора и закрепленным воздуховодом (например, если основание ком-
прессора и воздухоприемник установлены на разных поверхностях), используйте гибкий воздуховод или
иной материал, компенсирующий такие изменения. Подобная деформация может вызвать повреждение воз-
духовода.
5.
Материал выходного воздуховода должен выдерживать температуру более 250°С. В противном случае мо-
гут возникнуть повреждения воздуховода.
