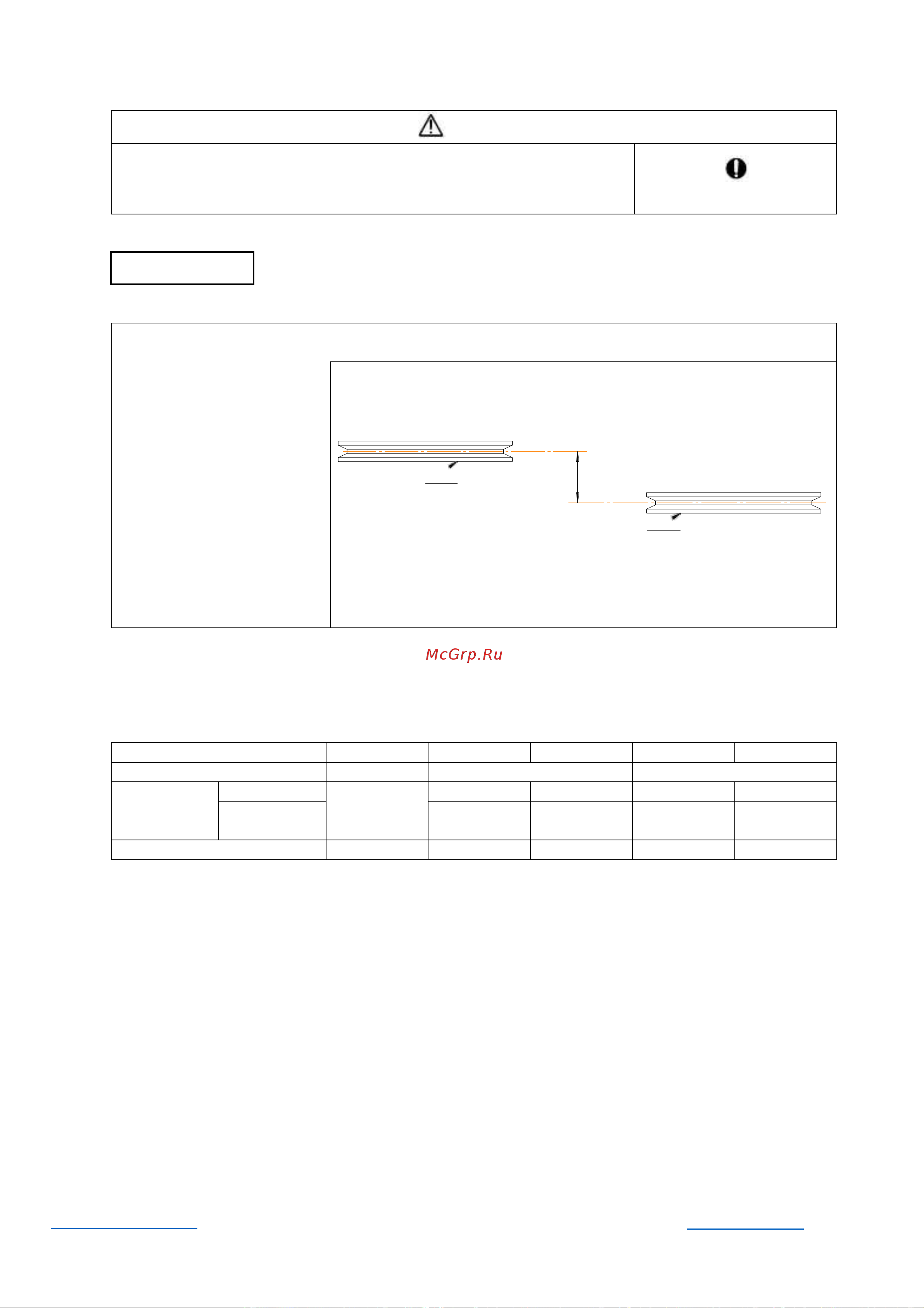

35
СБ4-500.F75 900
Ш
к
ив
-
м
а
х
ови
к
Приводной шкив
Выравнивание
Порядок сборки
13.5
Установка клинового ремня
ВНИМАНИЕ
Натяжение ремня
Натяжение клиновидного ремня указано в таблице ниже. Убедитесь, что натяжение
сохраняется в установленных пределах. В противном случае это приведет к сниже-
нию производительности или повреждению устройства.
Натяжение ремня
1. Используйте подходящий клиновой ремень, соответствующий модели. Используйте один клиновой
ремень для моделей 0,7-3,7 кВт и два ремня для моделей 5,5-11 кВт.
2.
Используйте стандартный
клиновой ремень, отвечаю-
щий требованиям стандартов
ISO R008, BS 1440 или JIS
K6323.
3.
При выравнивании шкива-
маховика и приводного
шкива соблюдайте допуск
натяжения используемого
ремня.
4.
Соблюдайте допуск натя-
жения используемого ремня.
Ниже указаны значения натя-
жения согласно стандарту JIS.
Выравнивание
Ш
к
ив
-
м
а
х
ови
к
Приводной шкив
Тип клиновидного ремня и натяжение (справочное) в соответствии со стандартом JIS k6323
Модель
кВт
0,7 кВт
1,5 кВт
2,2-3,7 кВт
5,5-11,0 кВт
Тип клиновидного ремня
Стандартный тип А
Стандартный тип В
Натяжение
Исходное
Н
19,6-29,4
34,3-44,1
39,2-53,9
39,2-53,9
Последую-
щее
14,7-24,5
29,4-39,2
34,3-49,0
34,3-49,0
Количество
штук
1
1
1
2
