PS-link Kit-C208IP [5/95] Начало работы с nvr
![PS-link Kit-C504IP-Poe [5/95] Начало работы с nvr](/views2/1912624/page5/bg5.png)
5
1. Начало работы с NVR
1.1
Подключение устройств к NVR

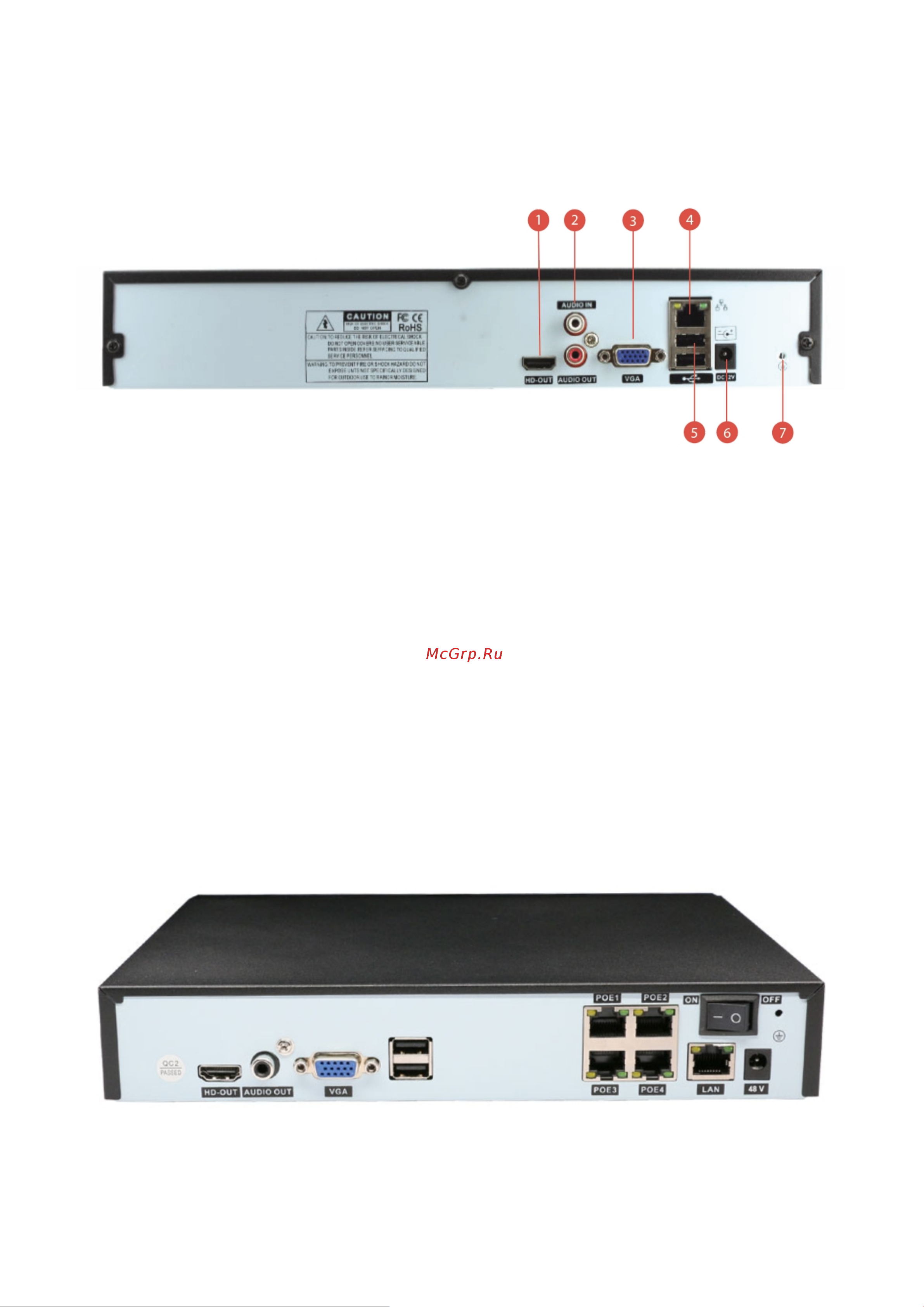

Рис.1.1.1. Задняя панель регистратора (NVR без встроенного PoE)
1 – видеовыход HDMI
2 – аудиовыход RCA
3 – видеовыход VGA
4 – разъем RJ-45 для подключения к сети
5 – разъемы USB 2.0
6 – разъем питания DC 12 Вольт
7 – место подключения заземления
Для регистраторов, содержащих порты RJ-45 для подключения IP камер с поддержкой PoE:
Рис. 1.1.2 Задняя панель регистратора (NVR со встроенным PoE)
