Порядок подключения:

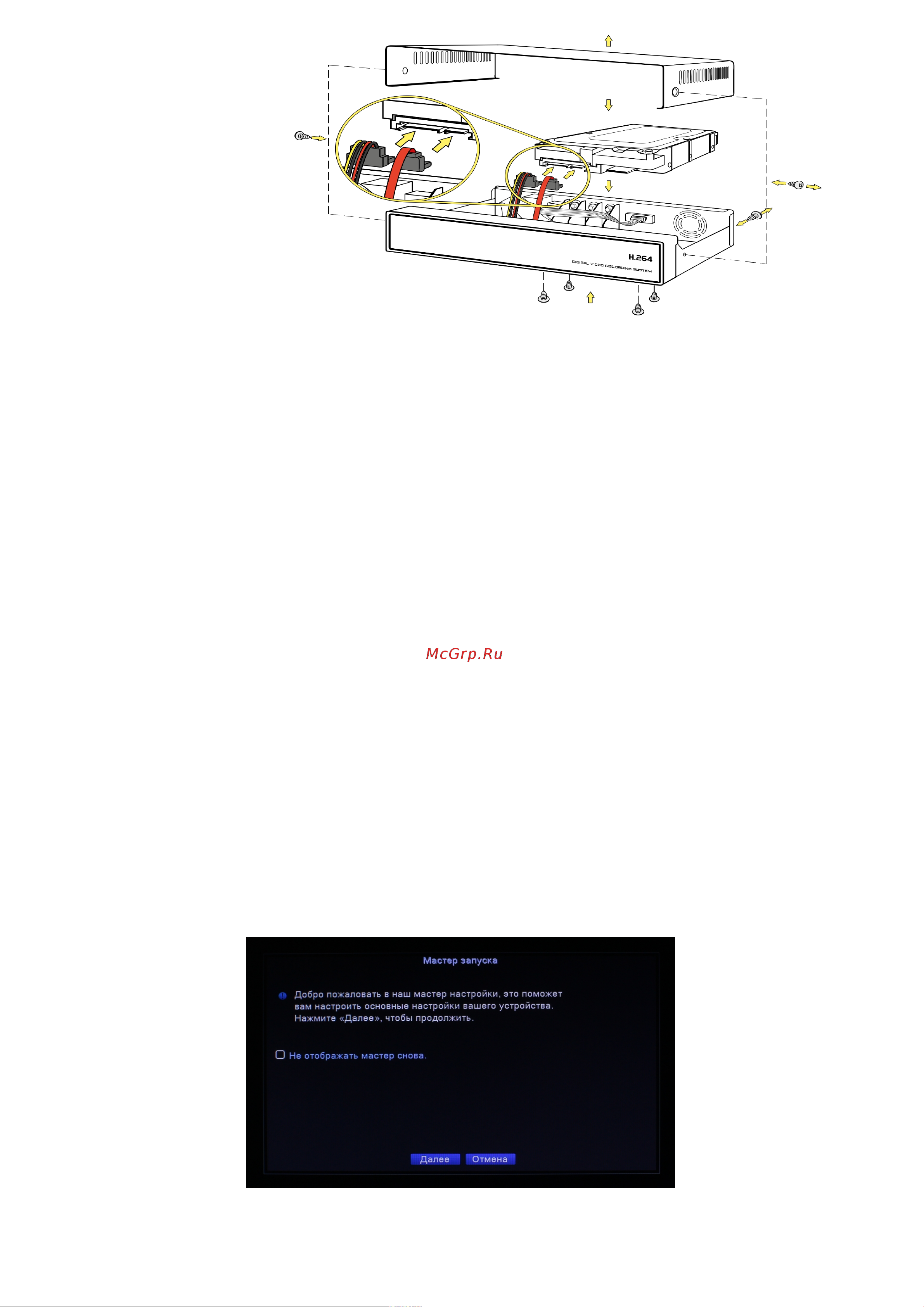

1. Установите жесткий диск (HDD):
1.1.
Установку HDD выполняйте при выключенном питании!
1.2.
Снимите верхнюю панель регистратора. Для этого отвинтите шурупы по бокам корпуса
1.3.
Присоедините к HDD кабели питания и передачи данных, находящиеся внутри регистратора
1.4.
Установите жесткий диск внутри регистратора и прикрепите верхнюю панель регистратора
обратно
2. Присоедините манипулятор «мышь» к USB-разъему на задней панели регистратора
3. Присоедините к находящимся на задней панели портам UTP кабель от IP камер
В случае регистратора без POE — камеры соединяются UTP кабелем с коммутатором.
4. Устройство для просмотра изображения с камер (телевизор или монитор) может быть
подключено к разъемам VGA или HDMI, находящимся на задней панели видеорегистратора
5. К RCA-разъему AUDIO IN на задней панели видеорегистратора можно подключить устройство
аудиозаписи (микрофон).
6. К разъему AUDIO OUT подключите устройство для воспроизведения звука. Разъем
находится на задней панели видеорегистратора
7. Для подключения регистратора к сети передачи данных присоедините сетевой кабель к
Ethernet-разъему RJ-45 на задней панели видеорегистратора
ПРИМЕЧАНИЕ: для начала работы регистратора в составе системы видеонаблюдения
выполнение пунктов 5-7 не обязательно. Однако, это позволит максимально использовать
функциональность устройства. Для максимально полной и подходящей под условия
объекта настройки, обратитесь к данной инструкции
8. Подключите регистратор к сети 220В , подключив к нему блок питания. Сразу после подачи
питания регистратор включается.
После включения на экране отображается окно «мастера быстрой настройки»
Рис. 1.1.2. Окно мастера первоначальной настройки
