Рисунок 7. Порядок подключения кабеля внешнего электропитания:

1. завести кабель внешнего электропитания, через заранее подготовленный гермоввод 4, рис

5. во внутренний объем биореактора Комплекта Alta Bio Lite;

2. снять внешнюю изоляцию подводящего

кабеля на расстоянии 25-35 мм;

3. снять изоляцию кабельных жил

на расстоянии 5-8 мм;

4. соединить жилы подводящего кабеля внешнего электропитания и жилы соответствующего

вводного кабеля электронного модуля управления Комплекта Alta Bio Lite, руководствуясь

маркировкой на кабельном вводе модуля, при помощи соединителей «скотчлок» (Scotchlok),

установленных на вводном кабеле модуля, для этого:

4.1. поместить подготовленную жилу подводящего кабеля в соединитель;

4.2. тщательно обжать гильзу соединителя со стороны помещенной в него жилы;

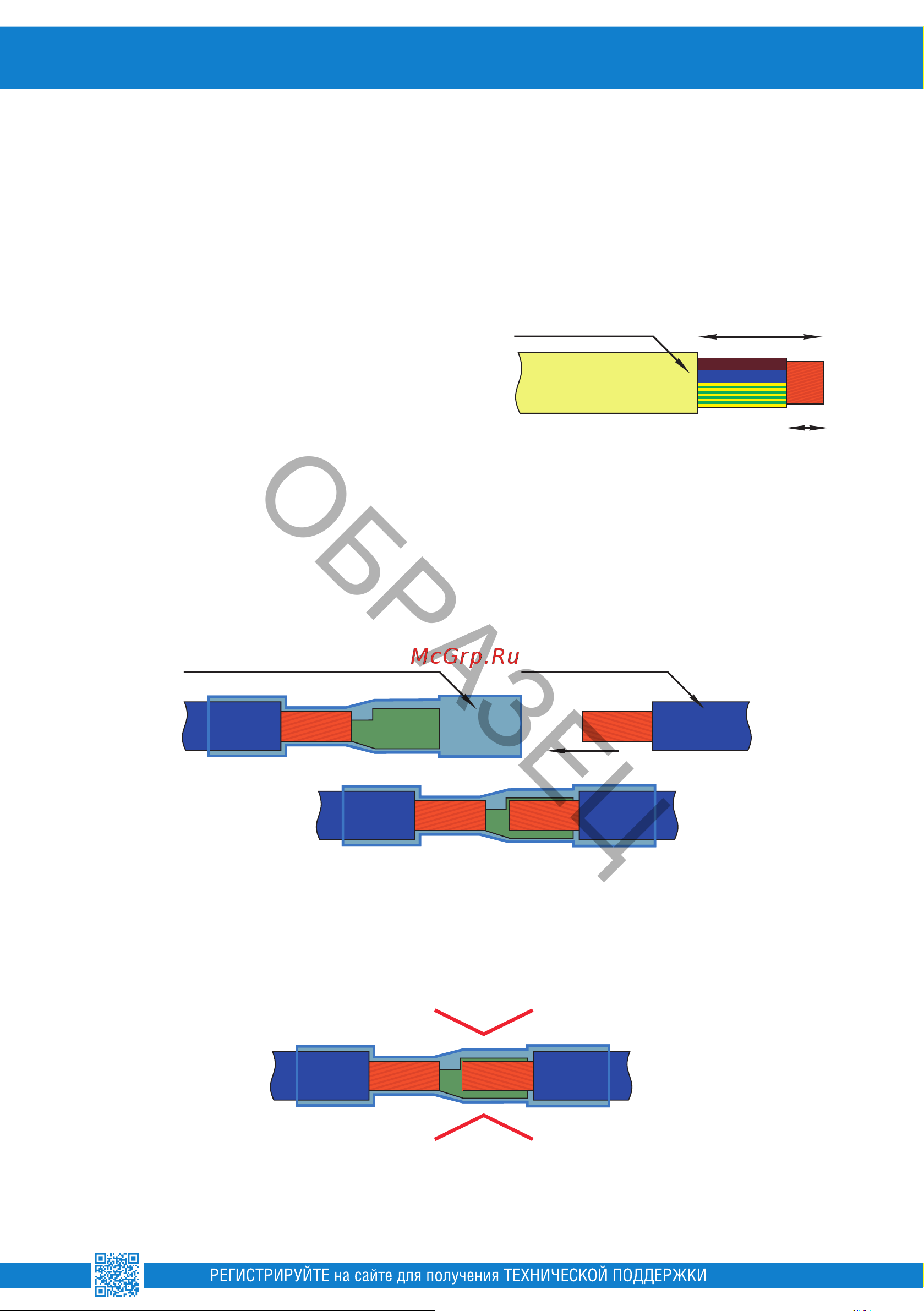

Присоединяемая жила Комплекта

с установленным соединителем Scotchlok

Подготовленная жила

подводящего кабеля

Направление усилия

от обжимного инструмента

Направление усилия

от обжимного инструмента

35 мм

8 мм

Подводящий кабель
