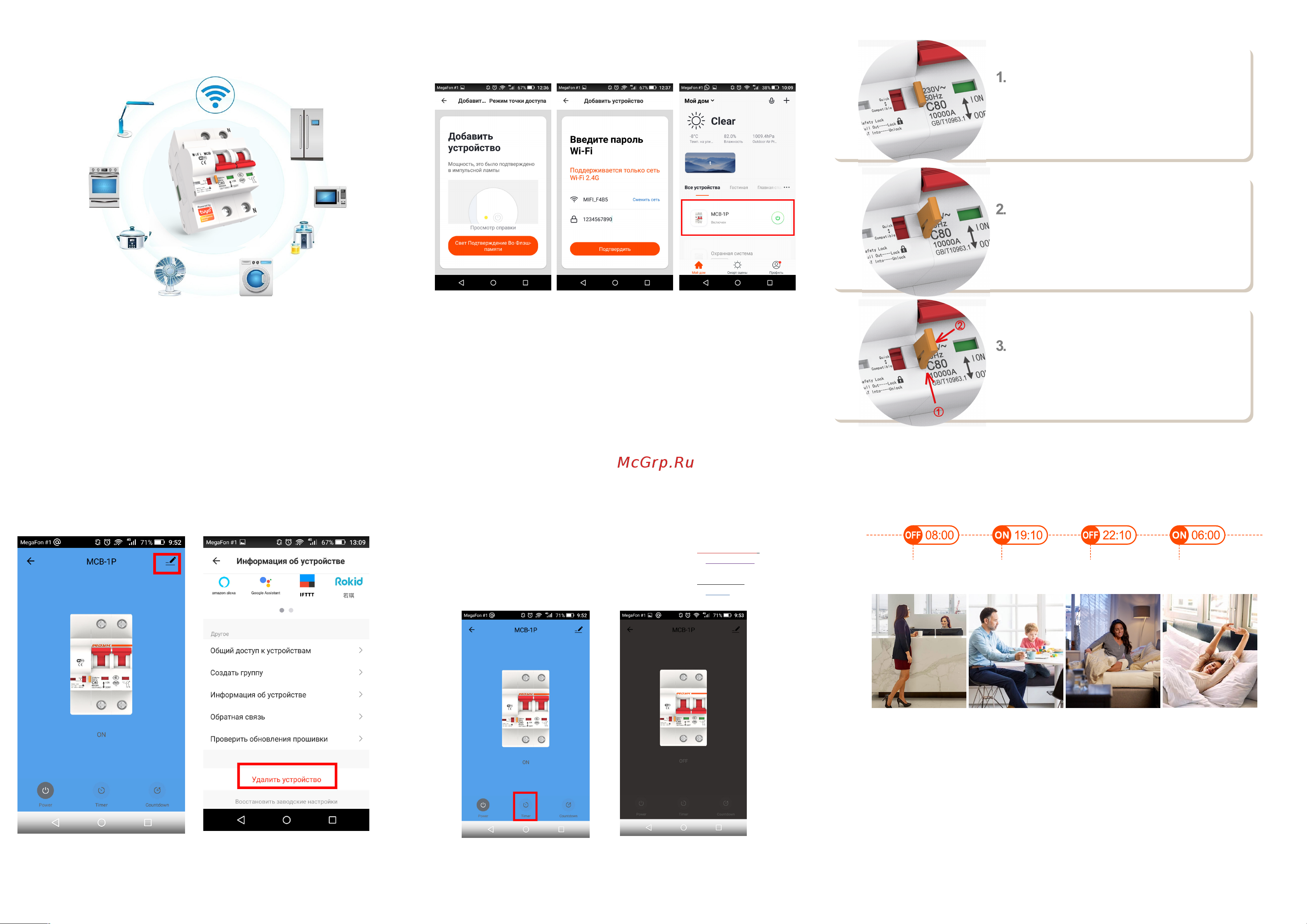

Smart Link режим
Замечания:
Для работоспособности WIFI модуля устройства необходимо предусмотреть
Подключение нейтрального провода.
Иначе WIFI модуль не будет функционировать!
- 7 -
- 8 -
- 9 -
Удаление устройства
На рисунке ниже значок для входа в интерфейс. Нажмите кнопку "Редактировать",
затем «Удалить» для удаления устройства из аккаунта.
- 10 -
Индикация
Когда выключатель получит команду от пользователя произойдет перемещение тумблера,
светодиод индикации состояния сменит цвет и в приложении на смартфоне обновится статус
Выключателя.
Световая индикация зависит от соединения с WIFI сетью!
●
Если WIFI сеть доступна:
при обесточенном выходе выключателя LED индикатор красного цвета;
если на выходе выключателя имеется напряжение — LED фиолетовый.
●
Если WIFI сеть недоступна для выключателя по какой-либо причине:
при обесточенном выходе выключателя LED индикатор выключен;
если на выходе выключателя имеется напряжение — LED синий.
- 11 - -12-
Выключатель имеет механизм ручного
разрыва цепи для безопасного
производства монтажных работ
Когда ключ извлечен из корпуса
выключатель не имеет возможности
подать напряжение на свой выход.
РЕЖИМ БЛОКИРОВКИ!
Для возврата к рабочему состоянию
Нажмите на фиксатор «1» и опустите ключ
«2» в корпус до упора.
РАБОЧИЙ РЕЖИМ!
Результатом успешной конфигурации устройства является отображение
прибора в приложении на смартфоне с текущим статусом. См. Фото.
На корпусе выключателя горит постоянно LED диод красного цвета (для
обесточенного выхода) или фиолетового цвета (выход под напряжением).
Работа по расписанию
Ушли на работу.
Отключение!
Вернулись.
Включение!
Отключение
на ночь
Включение
утром
Настройте режимы включения\отключения выключателя по дням недели как Вам необходимо
В приложении на смартфоне внизу экрана пара кнопок «Timer» и «Count down».
Для настройки по расписанию запустите меню «Timer».
Чтобы отключить напряжение на выходе через какое-то время в тот же день, можно
запустить «обратный отсчет времени» используя меню «Countdown»
Содержание
- Led индикатор состояния прибора 1
- Mcb 1p 2p 3p 4p 1
- Wifi сеть ieee 802 1 b n g 2 ггц 1
- Wifi смарт выключатель 1
- Блокиратор цепи для безопасного монтажа 1
- Блокиратор цепи желтого цвета на корпусе 1
- Введите ssid wi fi и пароль в соответствии с запросом приложения чтобы начать соединение подождите около 60 секунд для завершения настройки сети устройства подключения к серверу tuya и загрузке на смартфоне нового окна в котором вы можете изменить имя устройства или поделиться устройством с другими людьми через приложение в главном окне приложения отображается состояние устройства также доступны меню расписания и таймера 1
- Включите устройство переведите переключатель в положение compatible индикатор мерцает устройство в режиме конфигурации 1
- Выключатель подключается к wifi сети 2 ггц 1
- Дистанционно управляемый выключатель с wifi модулем и индикатором состояния устройство позволяет в любое время с мобильного телефона включать u043eтключать напряжение на выходе посредством команд приложения tuya или вручную тублером управление по расписанию включения и отключения напряжения на выходе параметры для расписания день недели часы и минуты погрешность 30 сек защитный ключ разрыва цепи отключение напряжения на выходе для монтажных работ 1
- Добавление u0443даление устройств 1
- Другое wi fi 1
- Загрузка tuya smart 1
- Найдите в play market или app store приложение tuya smart 1
- Номинальный ток зависит от модели данные на корпусе 1
- Питание 220 в или 400 в зависит от исполнения 1
- Поддерживаемые системы ios 8 и выше android 4 и выше 1
- Поддержка сценариев 1
- Подключаемая нагрузка не дожна превышать допустимые значения тока 1
- Подключайте к источнику переменного тока 1
- При обслуживании электроцепи подключенной к выходу выключателя используйте 1
- Примечание выключатель не меняет состояние при обесточивании и последующей подаче питания при отключении wifi роутера работа по заданному в приложении расписанию продолжается 1
- Производите монтаж обесточенного оборудования 1
- Размеры на схеме в зависимости от исполнения 1p 2p 3p 4p 1
- Размещайте прибор вдали от источников влаги 1
- Регистрация 1
- Создайте аккаунт согласно требованиям приложения 1
- Страница 1 1
- Установите выключатель на din рейку 2 подключите провода фазный и нейтральный при отключенном напряжении 3 переведите переключатель в положение compatible обучение 4 подайте напряжение на выключатель индикатор будет мигать 5 проведите процедуру конфигурирования изделия согласно описания ниже 6 в случае успешной конфигурации выключателя индикатор не мигает фиолетовый свет 7 переведите переключатель в положение quick рабочий режим 8 убедитесь что выключатель управляется и вручном режиме перемещением тумблера обратите внимание на индикацию на корпусе 9 убедитесь что выключатель управляется через приложение tuya обратите внимание на индикацию на корпусе 10 для безопасности монтажных работ на корпусе предусмотрен желый блокиратор цепи извлекая его из корпуса на 1см отключается подача напряжения на выход выключателя на корпусе led индикатор становится красным для возврата в рабочее состояние опустите желтый блокиратор в корпус 1
- Замечания 2
- Страница 2 2
- Общий вид устройства пример монтажа 3
- Работа с alexa google home 3
- Страница 3 3
- Управление голосом 3
