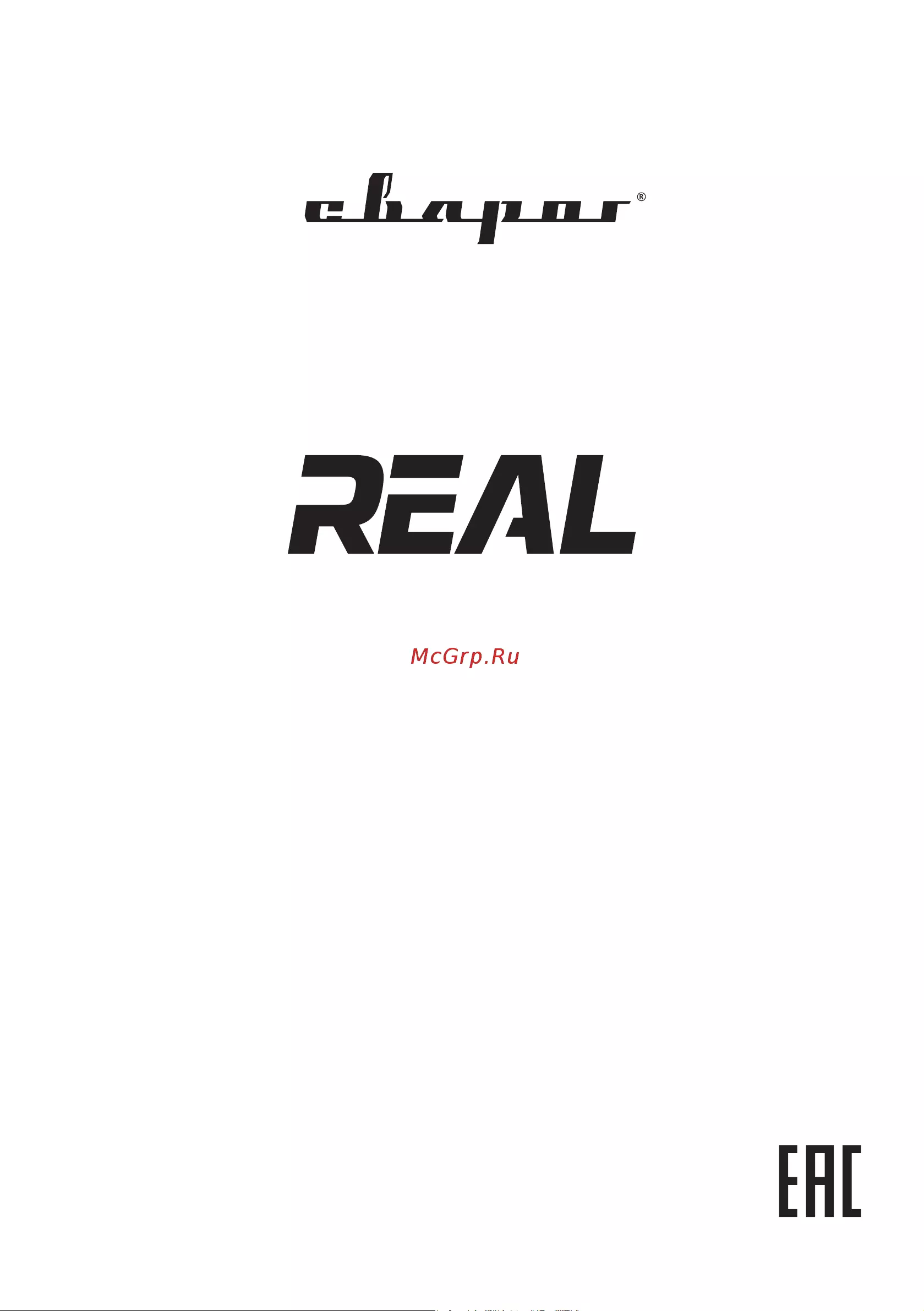

Сварог REAL ARC 250 (Z231) Инструкция по эксплуатации онлайн
Превью страниц
Страница 1 /
60
Содержание
139- Arc 250 z231
- Инверторный сварочный аппарат
- Общее описание
- Описание функционирования
- Подготовка аппарата к работе для mma сварки
- Указания по использованию руководства по эксплуатации
- Содержание
- Подготовка аппарата к работе для строжки
- Общие рекомендации для mma сварки
- Меры безопасности
- Декларация соответствия
- Порядок установки и переноски оборудования
- Технические характеристики
- Символы и сокращения
- Устранение неполадок
- Подготовка аппарата для tig lift сварки
- Хранение
- Транспортировка
- Техническое обслуживание
- Проблемы и их решения для tig и mma сварки
- Общие рекомендации для tig lift сварки
- Контроль качества сварного соединения
- Выбор разделки кромок свариваемого металла
- Указания по использованию руководства по эксплуатации
- Декларация соответствия
- Общее описание
- Общее описание оборудования
- Условия эксплуатации оборудования
- Меры безопасности при проведении сварочных работ
- Меры безопасности
- Пожаровзрывобезопасность
- Меры безопасности при работе с газовыми баллонами
- Электромагнитные поля и помехи
- Электробезопасность
- Классификация защиты по ip
- Технические характеристики
- Описание функционирования
- На рисунке 6 показан вид спереди и сзади для аппарата real arc 250 z231
- Инверторный сварочный аппарат обладает следующими функциями
- Горячий старт для обеспечения лучшего поджига дуги в начале сварки инвертор автома тически повышает сварочный ток это позволяет значительно облегчить начало сварочного процесса см рис 6
- Antistick данная функция устраняет прилипание электрода к изделию аппарат автомати чески снижает ток до минимального чтобы не допустить перегрева электрода см рис 6
- Порядок установки и переноски оборудования
- Порядок переноски оборудования
- Порядок установки оборудования на поверхности
- Подготовка аппарата к работе для мма сварки
- Памятка перед началом работы для мма сварки
- Общие рекомендации для мма сварки
- Длина дуги при сварке покрытым электродом считается нормальной в пределах 0 5 1 1 диаметра электрода см рис 9
- Влияние длины дуги и угла наклона электрода на форму сварочного шва
- Смена полярности
- Электромагнитное дутье
- Увеличение длины сварочных кабелей
- Таблица 9 сечение сварочного кабеля
- Старайтесь избегать ситуации когда приходится использовать чрезмерно длинные кабель электрододержателя и обратный кабель
- Рис 9 схема отклонения дуги постоянного тока
- При сварке на постоянном токе также следует учитывать эффект электромагнитного дутья дуги для уменьшения данного фактора следует перемещать место клеммы заземления либо изменить угол наклона электрода см рис 9
- Если необходимо увеличить их длину увеличивайте также и сечения кабелей с целью уменьшения падения напряжения на кабелях
- В общем случае постарайтесь просто пододвинуть источник ближе к зоне сварки для ис пользования кабелей 3 5 метровой длины
- Техника сварки
- Зависимость силы сварочного тока от диаметра электрода и толщины свариваемого метал ла при сварке в нижнем положении показана в таблице 9
- Данные рекомендации носят ознакомительный характер
- Выбор покрытого электрода и режимов сварки
- Подготовка аппарата к работе для строжки
- Общие рекомендации для строжки
- Подготовка аппарата для tig lift сварки
- Памятка перед началом работы для tig lift сварки
- Полярность подключения горелки
- Общие рекомендации для tig lift сварки
- Для работы с аппаратом в tig lift режиме понадобится предназначенная для этого горел ка см рис 12
- Горелка для аргонодуговой сварки
- Особенности заточки и выпуска вольфрамового электрода
- Способ поджига касанием выполняется по аналогии с покрытым электродом при очень резком опускании горелки возможно оплавление кончика электрода
- Поджиг дуги при tig lift сварке
- В зависимости от выполняемых задач поджиг дуги можно осуществлять несколькими спо собами касанием см рис 12 от сопла горелки см рис 12 от присадочного прутка см рис 12 и на выводной пластине см рис 12 0
- Способ поджига от присадочного прутка используется если предъявляются повышенные требования к качеству сварного шва
- Способ поджига от сопла горелки наиболее простой способ поджига сварочной дуги при tig lift сварке
- Способ поджига на выводной пластине используется если предъявляются повышенные требования к качеству сварного шва и есть возможность установить выводные пластины
- Сварку обычно выполняют справа налево при сварке без присадочного материала элек трод располагают перпендикулярно к поверхности свариваемого металла а с присадочным материалом под углом присадочный пруток перемещают впереди горелки см рис 12 1
- При аргонодуговой сварке также следует не забывать про противо положный угол наклона горелки см рис 12 1 это влияет на формирование сварочного шва старайтесь держать горелку под углом 90 по отношению к линии шва
- Особенности позиционирования сварочной горелки
- Техника сварки
- Расход присадочного прутка в общих случаях выбирается равным длине сварочного шва
- Присадочную проволоку следует выбирать максимально приближенную к химическому составу основного металла
- При выборе вольфрамового электрода следует учитывать его химический состав и свари ваемый металл см таблицу 12
- На рисунке 12 6 показан пример выполнения углового внешнего соединения в нижнем положении см раздел 13 выбор разделки кромок
- Выбор присадочного прутка вольфрамового электрода и режимов сварки
- Wp зеленый 00000097663 99 5
- Wla 20 синий 00000097656 97 0
- Wla 15 золотистый 00000097649 97 0
- Wgla 15 лиловый 00000097620 96
- Wce 20 серый 00000097642 97 0
- Электрод артикул
- Тип цвет fe xr ni al ti
- Таблица 12 сводная таблица зависимостей при tig сварке для средней производительности
- Таблица 12 сводная таблица выбора вольфрамового электрода
- Содер жание вольфрама w
- Свариваемый металл
- В зависимости от выполняемых задач вида свариваемого металла его толщины и вылета вольфрамового электрода уменьшение диаметра сопла приводит к уменьшению расхода газа также нужно учитывать окружающую среду где происходит сварка чрезмерная экономия газа может привести к образованию дефектов и неудовлетворительному виду сварного шва
- Wzr 8 белый 00000097683 99 0
- Wth 20 красный 00000097670 97 0
- Рис 13 пример стыкового соединения
- Выбор разделки кромок свариваемого металла
- Выбор разделки кромок зависит от толщины свариваемого металла и вида соединения
- Real arc 250 z231
- Рис 13 пример таврового соединения
- Рис 13 пример углового соединения
- Real arc 250 z231
- Рис 13 пример соединения с отбортовкой
- Рис 13 пример нахлесточного соединения
- Зона очистки до сварки е 20 е ширина шва наибольшее расстояние сварного шва от одной свариваемой кромки до другой s толщина основного металла c расстояние от одной свариваемой кромки до другой сварные соединения согласно гост 5264 80 ручная дуговая сварка покрытым электродом мма гост 14771 76 дуговая сварка в защитном газе mig mag tig данные рекомендации носят ознакомительный характер
- Real arc 250 z231
- B зазор кратчайшее расстояние между кромками собранных для сварки деталей k катет углового шва кратчайшее расстояние от поверхности одной из свариваемых частей до границы углового шва на поверхности второй свариваемой части g высота усиления наибольшее расстояние от гипотенузы катета до поверхности лицевого шва h глубина проплавления расстояние без высоты усиления шва между гипотенузой катета и корнем соединения а зона очистки до сварки s 2к 20 в зона очистки до сварки к 10
- Проблемы и их решения для tig и mma сварки
- Увеличить
- Проверить уменьшить
- Значительно уменьшить
- Значительно увеличить
- Данные рекомендации носят ознакомительный характер
- Real arc 250 z231
- Значительно уменьшить
- Значительно увеличить
- Данные рекомендации носят ознакомительный характер
- Real arc 250 z231
- Увеличить
- Проверить уменьшить
- Проверка соединения на излом
- Контроль качества сварного соединения
- Проверка соединения с помощью макрошлифов
- Техническое обслуживание
- Следите за чистотой сварочного аппарата удаляйте пыль с корпуса с помощью чистой и сухой ветоши
- Общие рекомендации
- Не допускайте попадания в аппарат капель воды пара и прочих жидкостей если же вода все таки попала внутрь вытрите ее насухо и проверьте изоляцию как в самом соеди нении так и между разъемом и корпусом
- Внимание отключайте аппарат от сети при выполнении любых работ по техническому обслуживанию
- Внимание для выполнения технического обслуживания требуется обладать профессиональными знаниями в области электрики и знать правила техники безопасности специалисты должны иметь допуски к проведению таких работ
- Устранение неполадок
- Внимание ремонт данного сварочного оборудования в случае его поломки может осуществляться только квалифицированным техническим персоналом
- Символы и сокращения
- Хранение
- Транспортировка
