39
REAL ARC 250 (Z231)
При наплавке валиков горизонтальных швов в нижнем положении присадочной проволо-
кой придают поступательные движения. Это надо делать так, чтобы металл равными порция-
ми поступал в сварочную ванну (См. рис. 12.12).
Не рекомендуется прекращать сварку удлинением дуги, отводя горелку. Это ухудшает га-
зовую защиту шва.

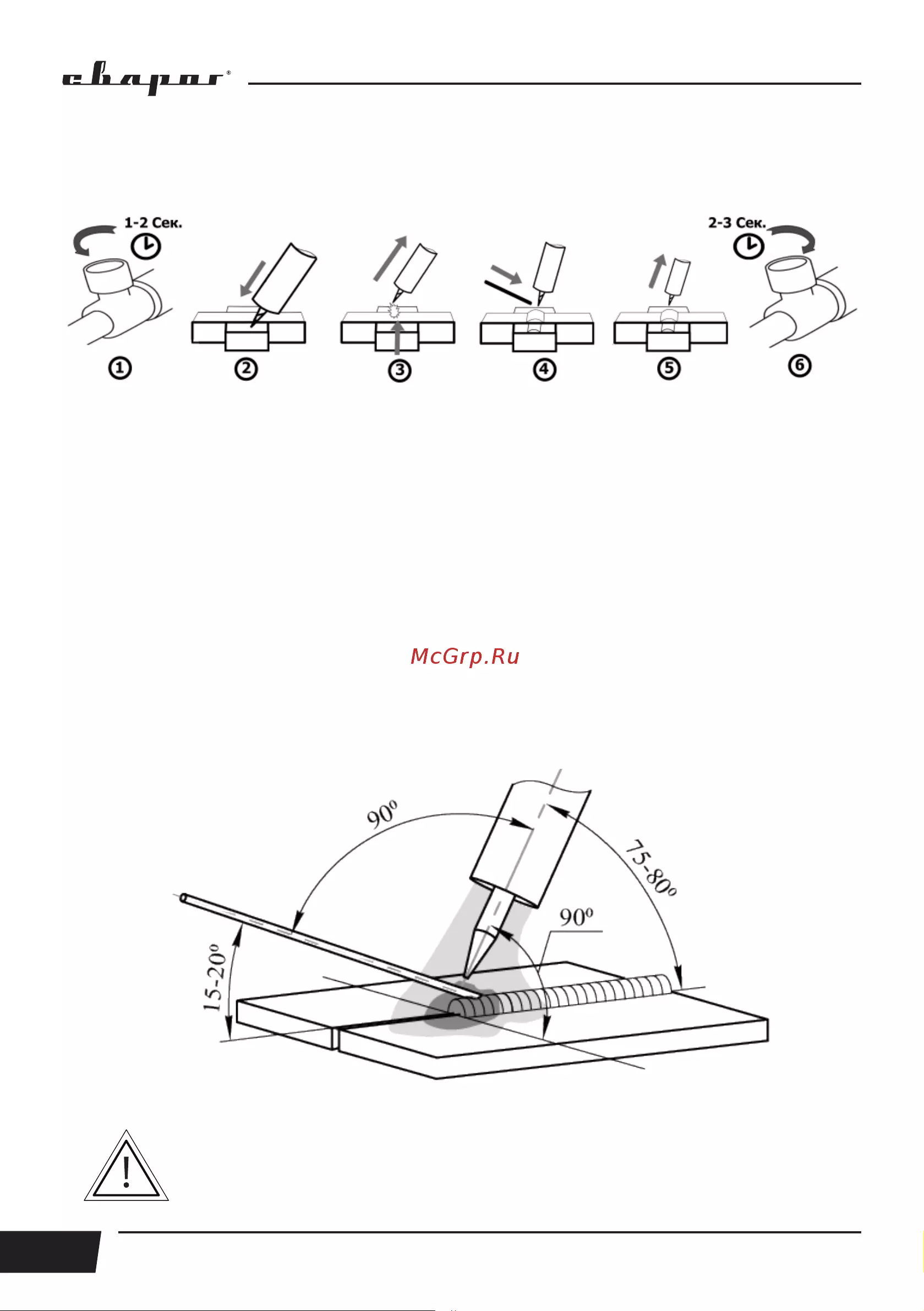

Рис. 12.12. Пример манипуляции присадочной проволокой при TIG сварке.
12.6. ТЕХНИКА СВАРКИ
На рисунке 12.13 показан пример выполнения стыкового соединения в нижнем положении
(См. раздел 13 «ВЫБОР РАЗДЕЛКИ КРОМОК»).

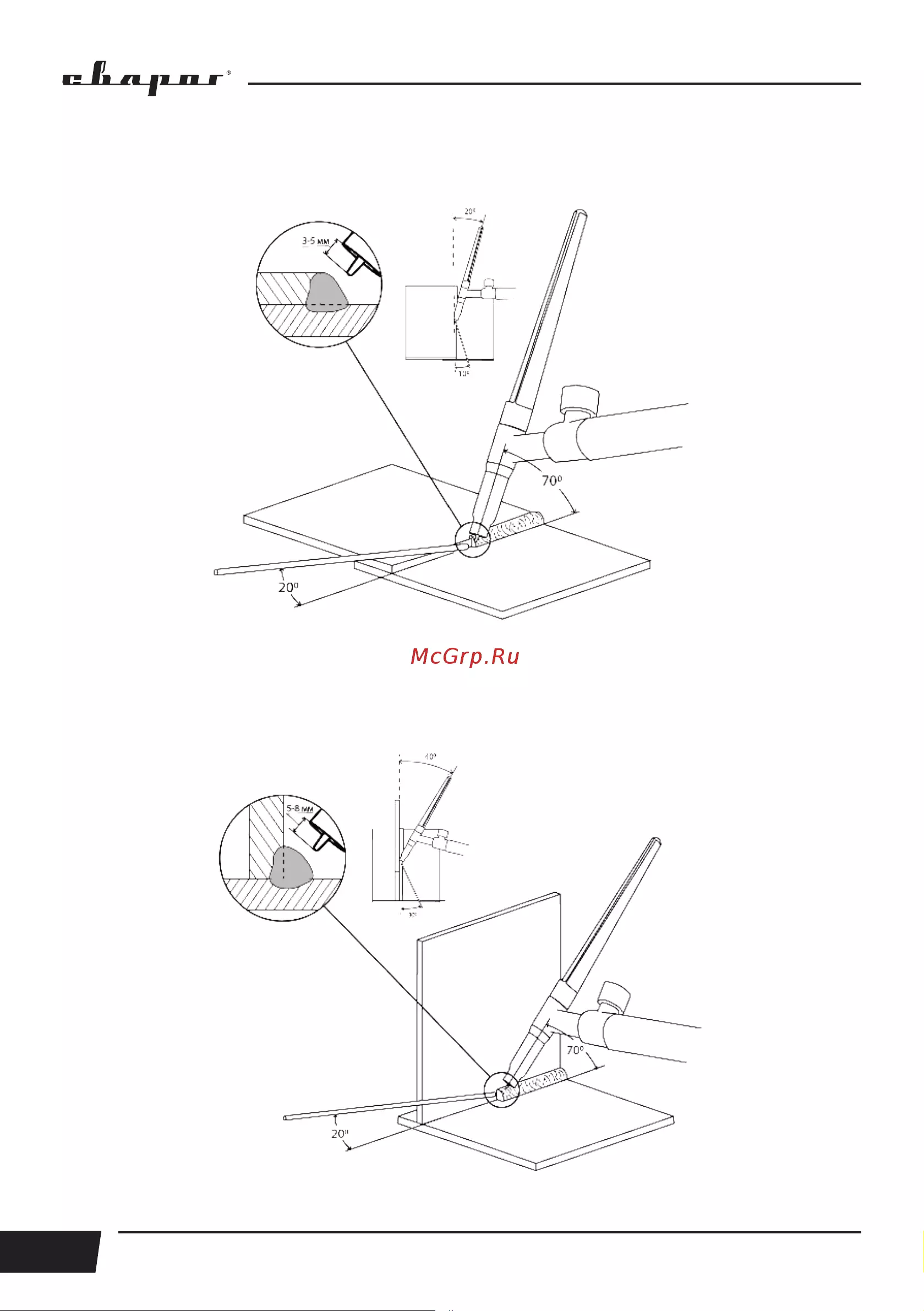

Рис. 12.13. Стыковое соединение.
