Конструкция и функционирование
Сварка ВИГ
099-002058-EW508
30.05.2017
31
Повышение тока до достижения заданного на источнике тока максимального значения (основной
ток).
Нажатие и удержание кнопки Down:
Уменьшение тока до достижения минимального значения.
Настройка параметра скорости нарастания/спада тока осуществляется в меню конфигурации
аппарата > см. главу 5.8.

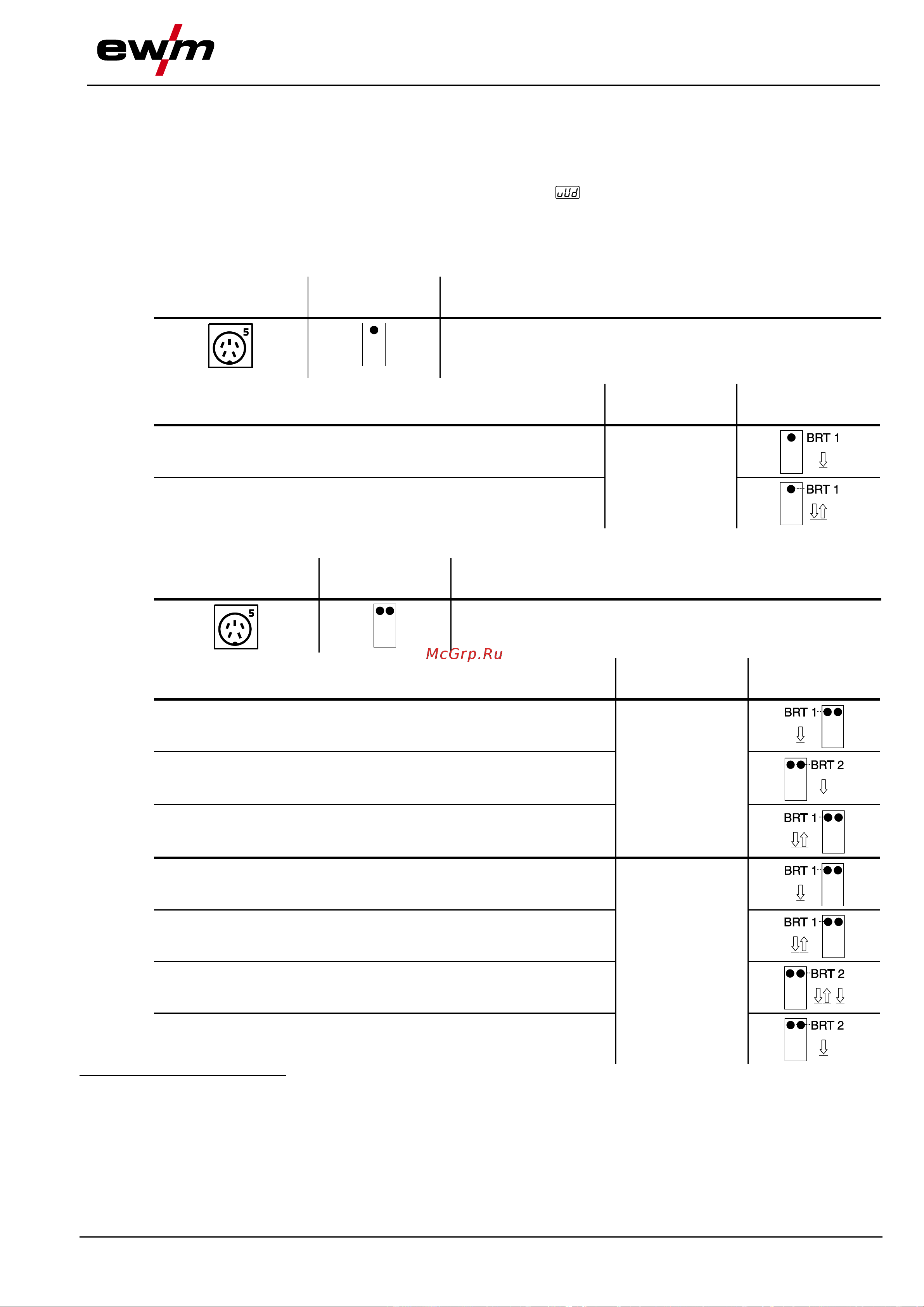

5.3.6.4 Стандартная горелка ВИГ (5 контактов)
Стандартная горелка с одной кнопкой
Рисунок
Органы
управления
Условные обозначения
BRT1 = Kнопка 1 горелки (включение/выключение
сварочного тока, уменьшение тока с помощью функции
короткого нажатия)
Функции
Режим
Органы
управления
Включение/выключение сварочного тока
1
(заводская
настройка)
Уменьшенный ток (4-тактный режим)
Стандартная горелка с двумя кнопками
Рисунок
Органы
управления
Условные обозначения
BRT1 = Kнопка 1 горелки
BRT2 = Kнопка 2 горелки
Функции
Режим
Органы
управления
Включение /выключение сварочного тока
1
(заводская
настройка)
Уменьшенный ток
Уменьшенный ток (функция короткого нажатия
1
)/(4-тактный
режим)
Включение/выключение сварочного тока
3
Уменьшенный ток (функция короткого нажатия
1
)/(4-тактный
режим)
Функция Up
2
Функция Down
2
1
> см. главу 5.3.6.1
2
> см. главу 5.3.6.3
Стандартная горелка с тумблером (тумблер, две кнопки)
