Векса, Векса-М Ш.012.000 РЭ

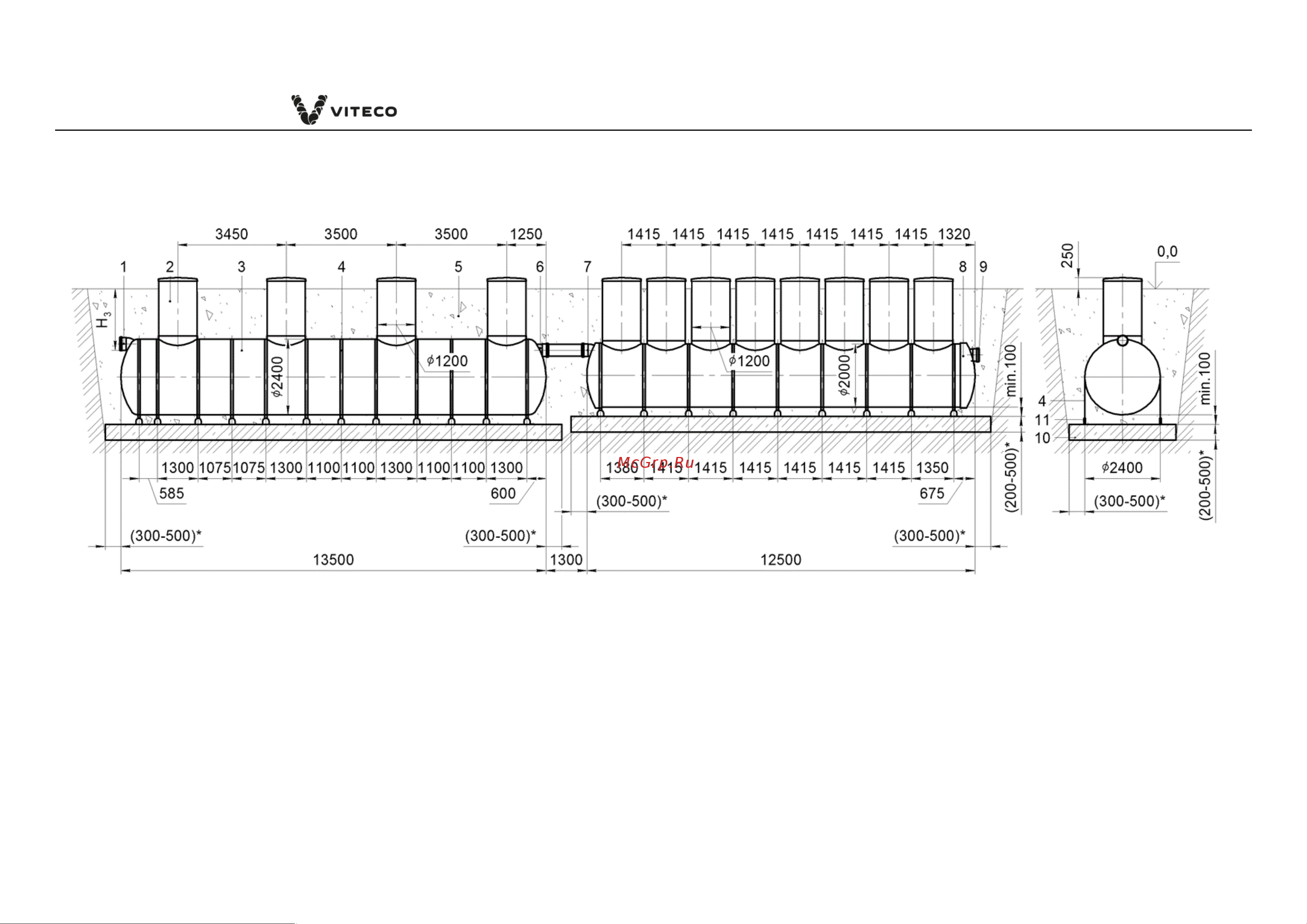

1 – патрубок входной блока ПН установки «Векса-100-А»; 2 – колодец технический с пластиковым люком; 3 – корпус блока ПН установки

«Векса-100-А»; 4 – стропа с талрепами (входит в монтажный комплект); 5 – песок уплотнённый; 6 – патрубок выходной блока ПН

установки «Векса-100-А»; 7 – патрубок входной блока СМ установки «Векса-100-А»; 8 – корпус блока СМ установки «Векса-100-А»;

9 – патрубок выходной блока СМ установки «Векса-100-А»; 10 – фундаментная железобетонная плита; 11 – закладная деталь (рисунок

А.5);

(*) – размеры уточняются по проекту; Н

– глубина расположения входного патрубка от поверхности земли до лотка.

Рисунок А.2 – Монтаж установки «Векса-100-А» на железобетонную плиту
