Векса, Векса-М Ш.012.000 РЭ

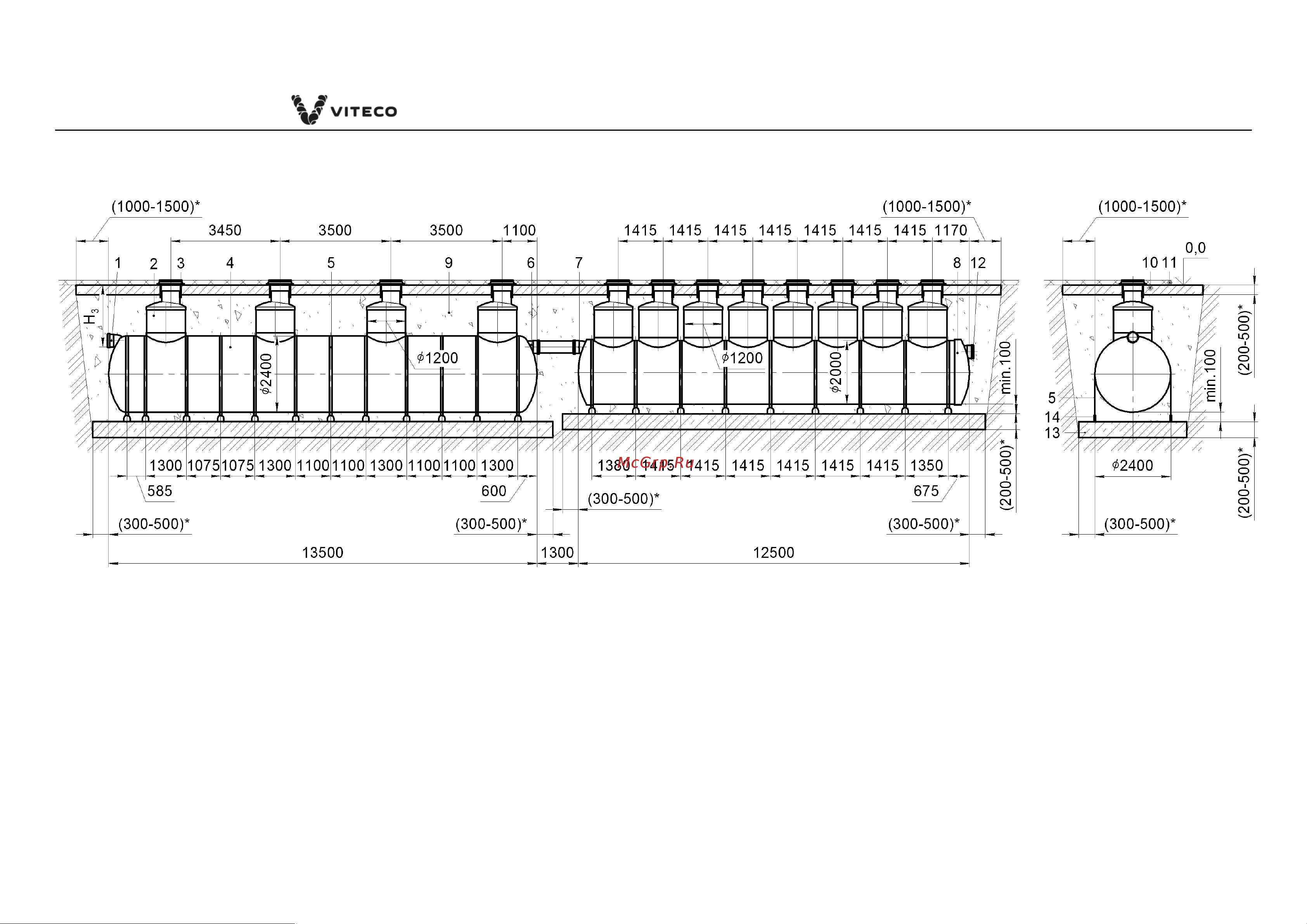

1 – патрубок входной блока ПН установки «Векса-100-А»; 2 – колодец технический; 3 – люк чугунный (не входит в комплект поставки); 4

– корпус блока ПН установки «Векса-100-А» усиленный; 5 – стропа с талрепами (входит в монтажный комплект);

6 – патрубок выходной блока ПН установки «Векса-100-А»; 7 – патрубок входной блока СМ установки «Векса-100-А»; 8 – корпус блока

СМ установки «Векса-100-А» усиленный; 9 – песок уплотнённый; 10 – разгрузочная железобетонная плита; 11 – дорожное покрытие;

12 – патрубок выходной блока СМ установки «Векса-100-А»; 13 – фундаментная железобетонная плита; 14 – закладная деталь (рисунок

А.5);

(*) – размеры уточняются по проекту; Н

– глубина расположения входного патрубка от поверхности земли до лотка.

Рисунок А.3 – Монтаж установки «Векса-100-А» на железобетонную плиту под проезжую часть с установкой монолитной плиты
