Viteco Argel BIO-50 Принципиальная схема онлайн

Обозначения

1 - Тангенциальная песколовка;

2 - Усреднитель с анаэробной зоной;

3 - Первая аноксидная секция;

4 - Вторая аноксидная секция;

5 - Основная аэробная зона;

6 - Отстойник с тонкослойным модулем;

7 - Технологическое надземное помещение;

8 - Станция УФ-обеззараживания.

Опционально:

9 - Насосная станция.

A - Направление основного потока;

B - Внутренний аноксидный рецикл;

C - Внутренний нитратный рецикл;

D - Внешний рецикл активного ила;

E - Воздушные потоки;

F -

Удаление избыточного активного ила.

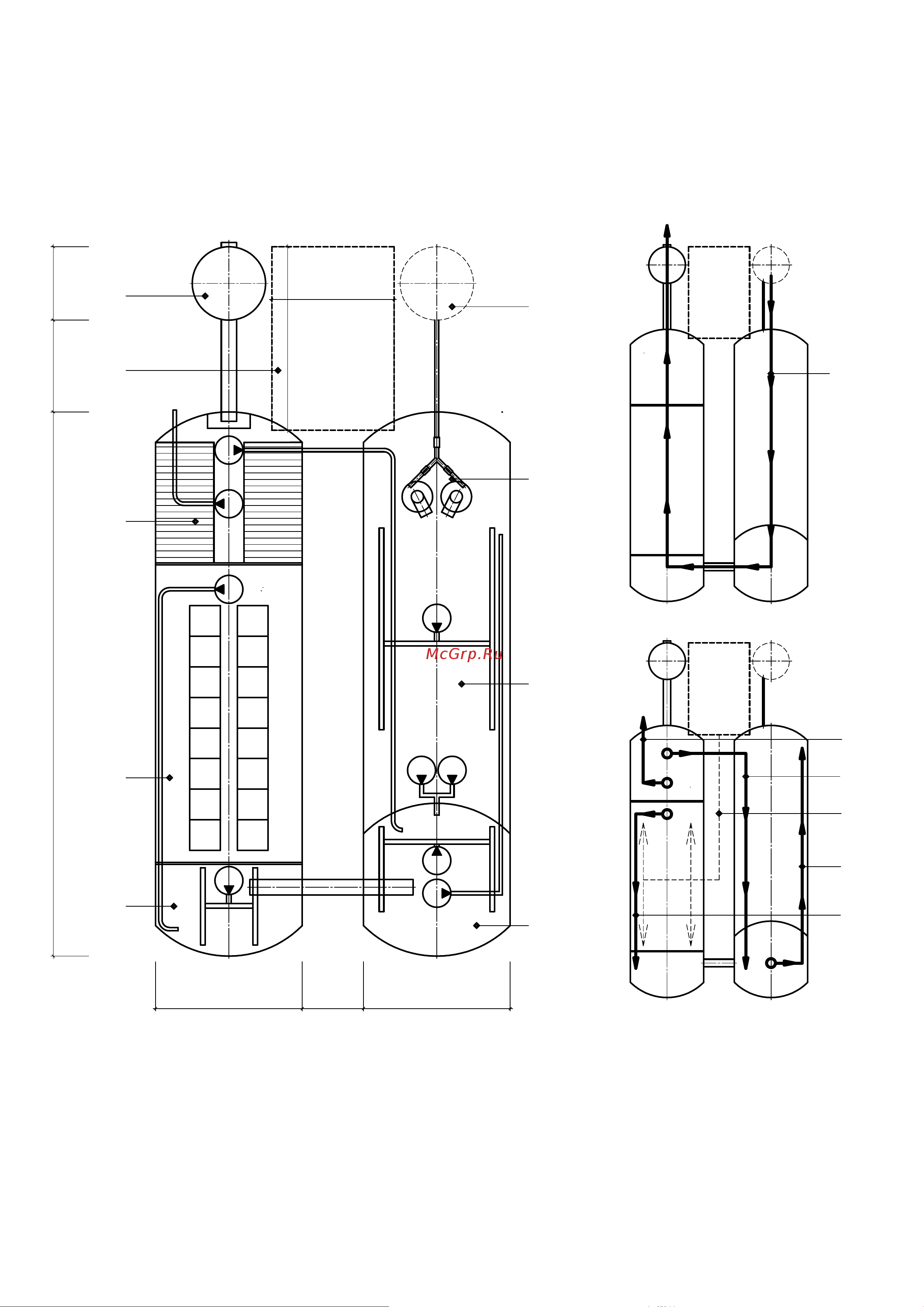

Принципиальная схема станции Argel-BIO-50

120015008900

3000

2000

2400 1000 2400
