ООО «ВИТЭКО» Argel-BIO Ш.012.314 РЭ

ПРИЛОЖЕНИЕ А

(Обязательное)

Обозначения

1 - Тангенциальная песколовка;

2 - Усреднитель с анаэробной зоной;

3 - Первая аноксидная секция;

4 - Вторая аноксидная секция;

5 - Основная аэробная зона;

6 - Отстойник с тонкослойным модулем;

7 - Технологическое надземное помещение;

8 - Станция УФ-обеззараживания.

Опционально:

9 - Насосная станция.

A - Направление основного потока;

B - Аноксидный рецикл;

C - Нитратный рецикл;

D - Рецикл активного ила;

E - Воздушные потоки;

F - Удаление избыточного активного ила.

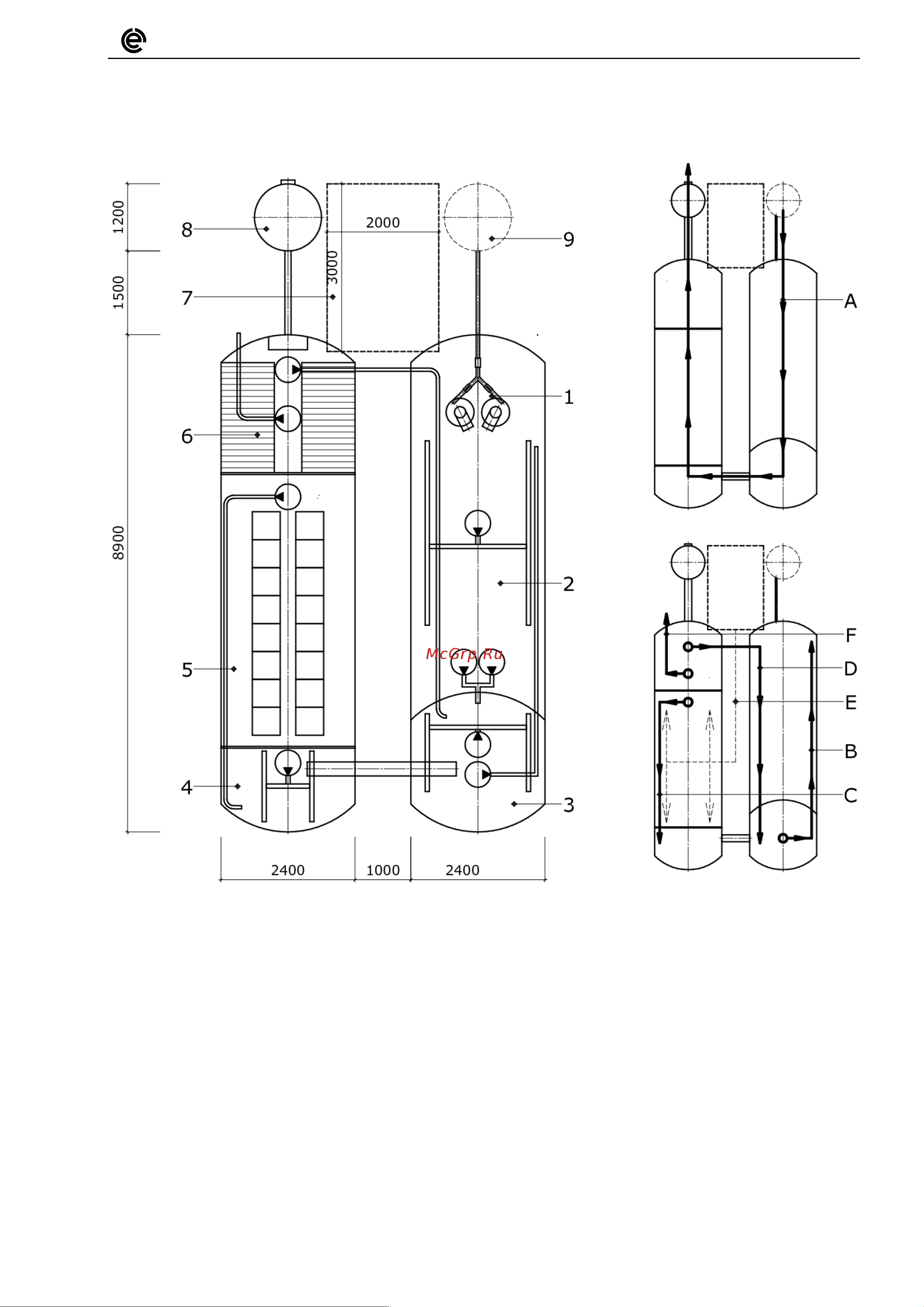

Рисунок А.1 – Принципиальная схема станции Argel-BIO-50
