Viteco Argel BIO-50 [3/4] Рисунок б монтаж станции argel bio 50 на железобетонную плиту

ООО «ВИТЭКО» Argel-BIO Ш.012.314 РЭ

Обозначения

1 - Блок №1 станции Argel-BIO-50;

2 - Блок №2 станции Argel-BIO-50;

3 - Станция УФ-обеззараживания воды СДВ-2;

4 - Канализационная насосная станция (опция);

5 - Колодец технический с пластиковым люком;

6 - Входной патрубок станции;

7 - Выходной патрубок станции;

8 - Межблочная линия напорная;

9 - Межблочная линия безнапорная;

10 - Патрубок линии удаления ила;

11 - Патрубок входной станции СДВ-2;

12 - Патрубок выходной станции СДВ-2;

Монтажный комплект:

13 - Стропа текстильная;

14 - Талреп;

Не поставляется:

15 - Деталь закладная;

16 - Фундаментная плита блоков станции;

17 - Фундаментная плита станции СДВ-2.

H - глубина заложения подводящего патрубка.

*Размер для справок. Определяется проектом.

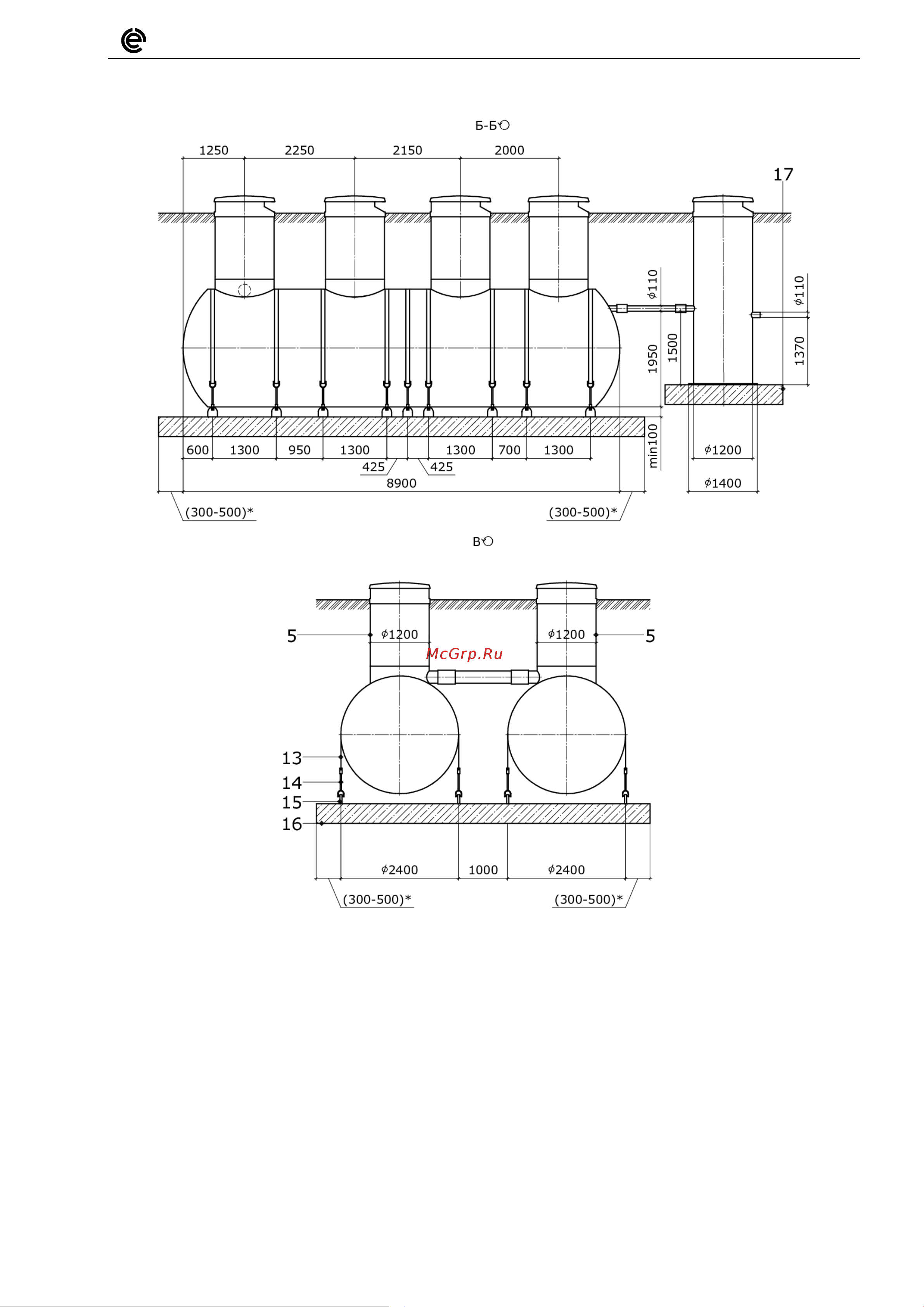

Рисунок Б.1.2 – Монтаж станции Argel-BIO-50 на железобетонную плиту
