ООО «ВИТЭКО» Argel-BIO Ш.012.314 РЭ
30

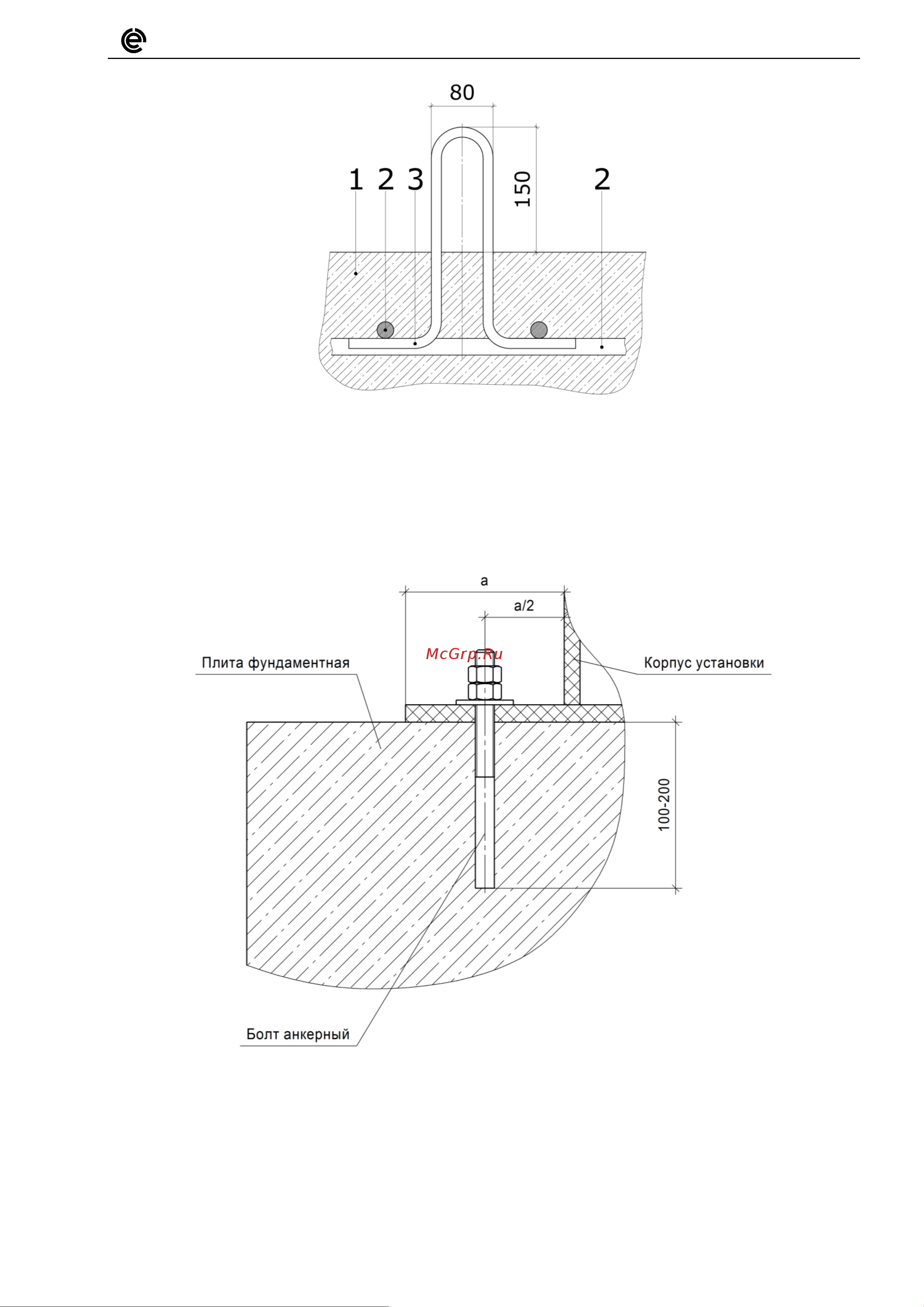

Обозначения
1 - Фундаментная железобетонная плита;
2 - Арматура фундаментной железобетонной плиты;
3 - Закладная деталь (арматура класс АIII Ø 12 мм).
Рисунок Б.2 – Закладная деталь
Рисунок Б.3 – Крепление СДВ к железобетонной плите
