ФФУ-10

Спецификация электрооборудования

Таблица 5

Позиционное

обозначение

Наименование

Количество

ПВ

Выключатель кулачковый

АВ1, АВ2

Выключатель автоматический 3-х полюсной

АВ3 – АВ5

Выключатель автоматический 1 полюсной

КМ1, КМ2

Пускатель магнитный

РТ1, РТ2

Реле тепловое

РП

Реле промежуточное

ПР

Предохранитель

КнС1, КнС2,

КнП1, КнП2

Кнопки управления

М1

Электродвигатель 380 В, 5,5 кВт

М2

Электродвигатель 380 В, 0,37 кВт

ПЕ

Переключатель

КнС

Аварийный ладонный выключатель «Гриб»

САУ-М6

Автоматический сигнализатор уровня

НД

Насос-дозатор

ПН

Погружной насос

Не компл.

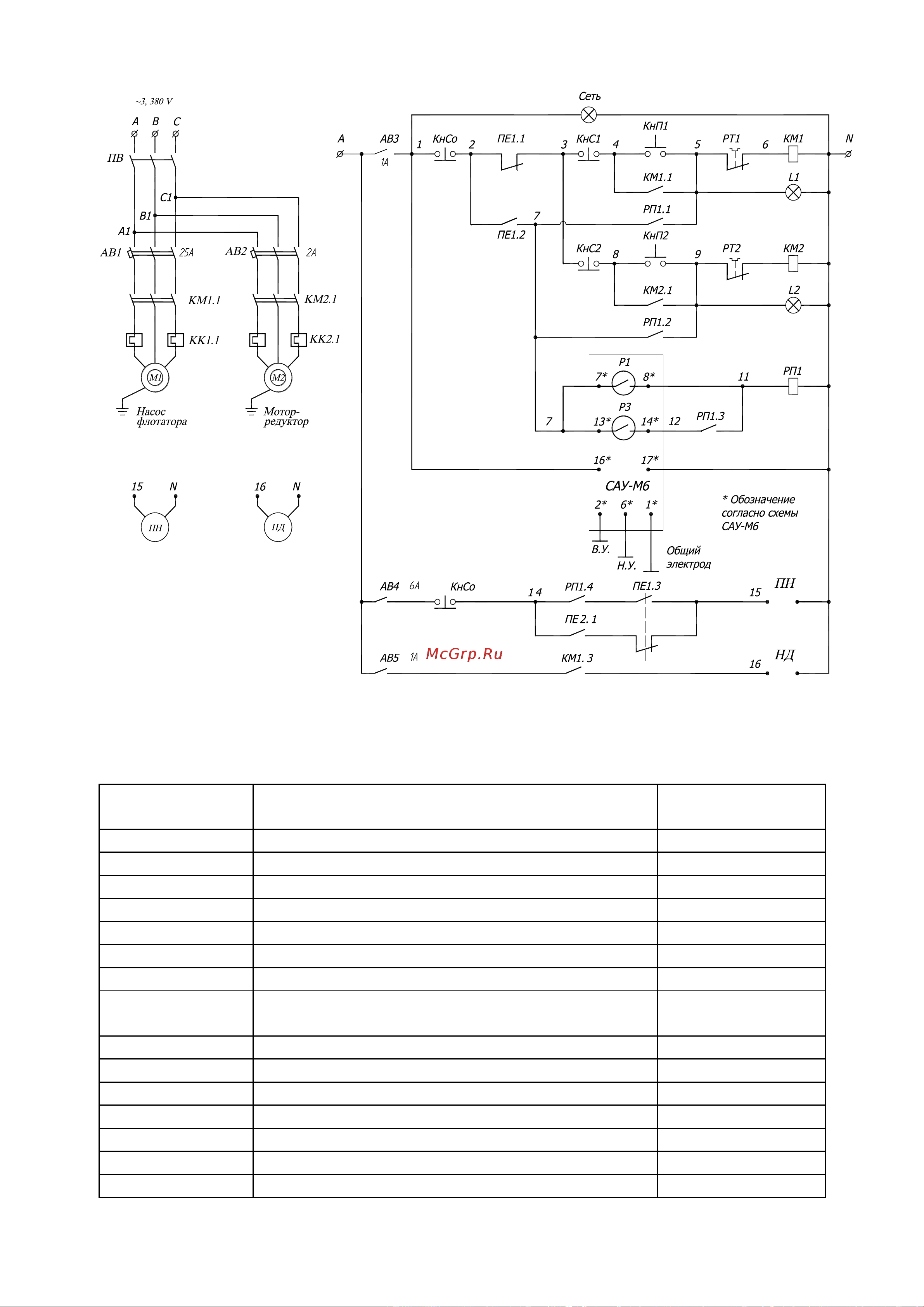

Рис.3. Схема электрическая принципиальная.
