ФФУ-10

Комплект поставки установки «ФФУ-10» соответствует таблице 4.

Таблица 4

№

Обозначение

Кол.

Прим.

Установка флотационно-фильтрационная «ФФУ-10» в сборе

Насос-дозатор B-V 04/01

Заборный фильтр

Сигнализатор уровня САУ-М6

Комплект датчиков уровня ДС-1 – 3 шт. и электроды:

1,0 м – 2 шт.; 0,5 м – 1 шт.

Лестница

Реагент для очистки воды «Аква-Аурат-18»

30 л

Паспорт «ФФУ-10»

Паспорт на насос 2СР32/210А

Паспорт на мотор-редуктор

Паспорт на насос-дозатор B-V 04/01

Паспорт на блок САУ-М6

Инструкция по применению реагента

Описание работы установки дано по технологической схеме рис. 2.

Загрязненная вода после предварительной очистки в отстойнике через заборный

фильтр 11 с обратным клапаном Кл1 по всасывающему трубопроводу 14, через обратный

клапан Кл1 поступает насос 5.

На всасывающем патрубке насоса 5 установлен эжектор 14, служащий для подачи

атмосферного воздуха и раствора химреагента.

4. Устройство и принцип действия установки ФФУ-10

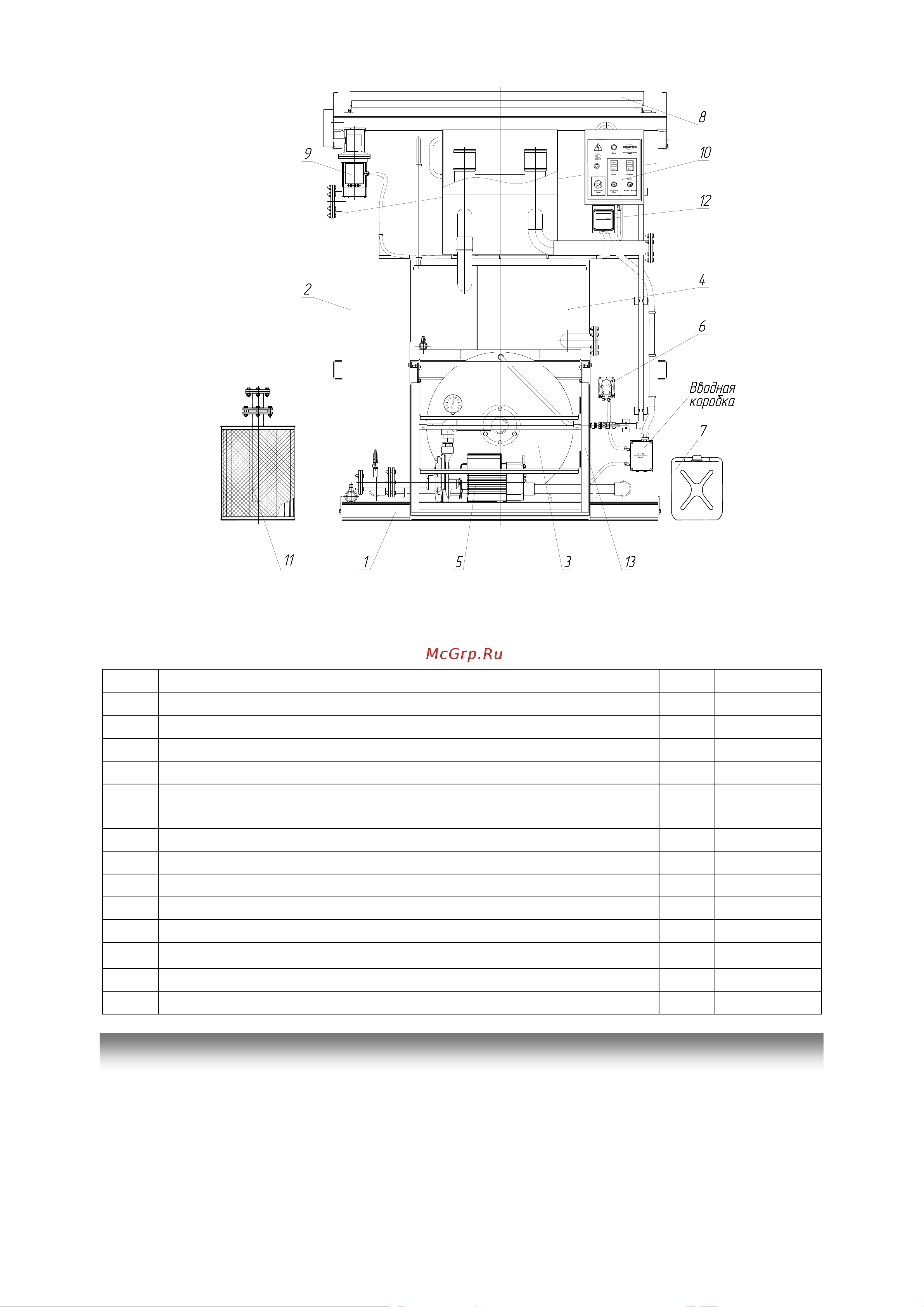

Рис.1. ФФУ-10. Общий вид
